14
8. ПОДГОТОВКА АППАРАТА К РАБОТЕ
ДЛЯ ВОЗДУШНО-ПЛАЗМЕННОЙ РЕЗКИ
С РУЧНЫМ ПЛАЗМОТРОНОМ

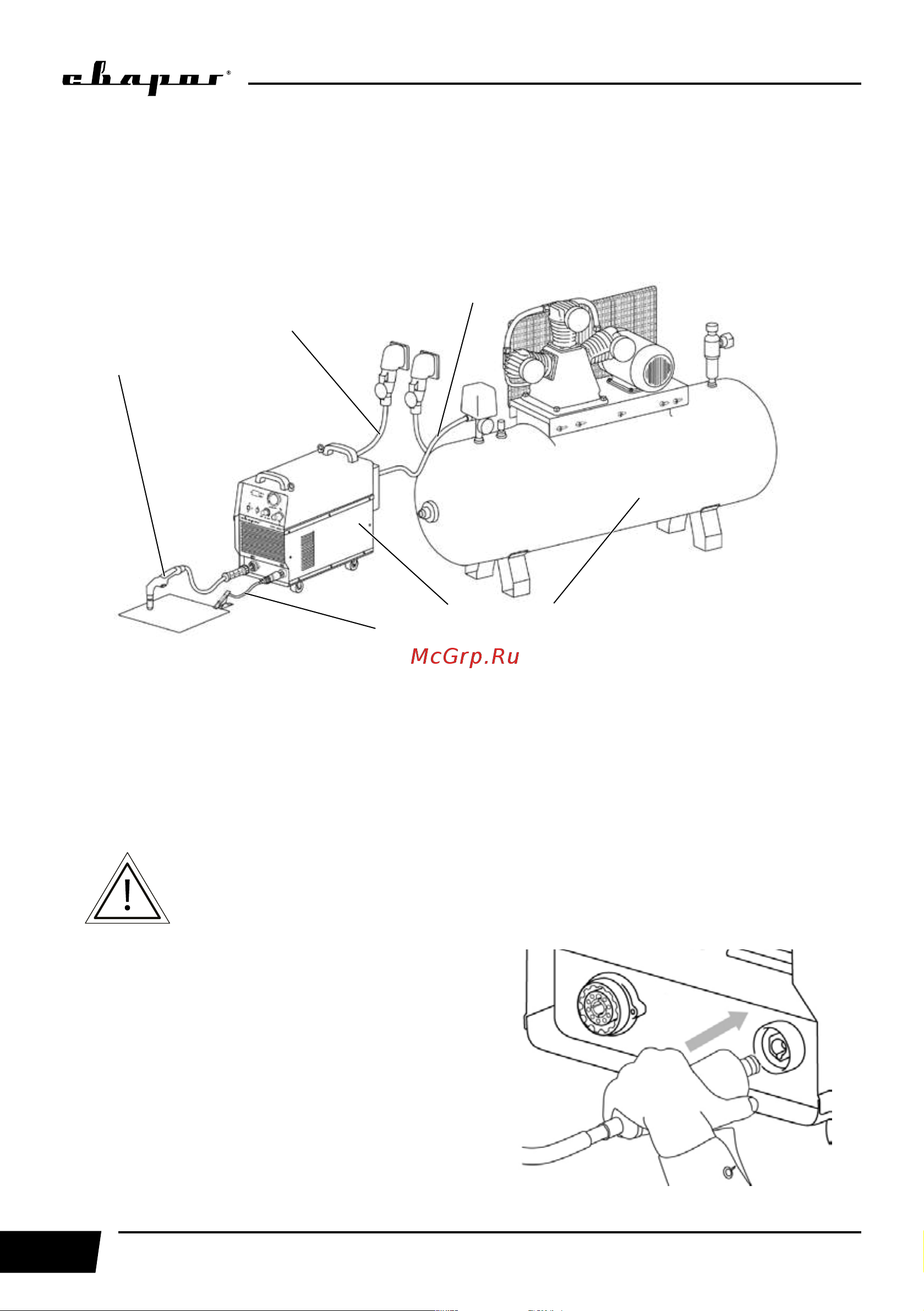

На рисунке 8.1 показана схема подключения аппарата воздушно-плазменной резки.
Рис. 8.1. Схема подключения оборудования.
1) Плазмотрон. 2) Клемма заземления. 3) Аппарат плазменной резки.
4) Компрессор. 5) Газовый шланг. 6) Сетевой кабель.
1. Подключите газовый шланг, идущий от компрессора, к регулятору давления и источ-
нику питания. Система подачи сжатого воздуха, состоящая из компрессора, регулятора
давления и газового шланга, должна иметь плотные соединения (используйте винтовые
хомуты), чтобы не допустить утечек и обрыва газового шланга.
ВНИМАНИЕ! Периодически сливайте конденсат или эмульсию из
ресивера компрессора. Большое содержание конденсата уменьшает
срок службы плазменного резака и может привести к поломке
оборудования.
2. Вставьте силовой наконечник кабеля
клеммы заземления в панельную розетку
на передней панели аппарата. Поверните
его до упора по часовой стрелке. Убедитесь
в плотной фиксации соединения. Закре-
пите клемму заземления на заготовке
(См. рис. 8.2).
Рис. 8.2. Подключение силового кабеля.
1
2
3
4
5
6
