15
CUT 160 (L307)
ВНИМАНИЕ! При неплотном подсоединении кабелей возможны
выгорания панельных розеток и выход из строя источника питания.

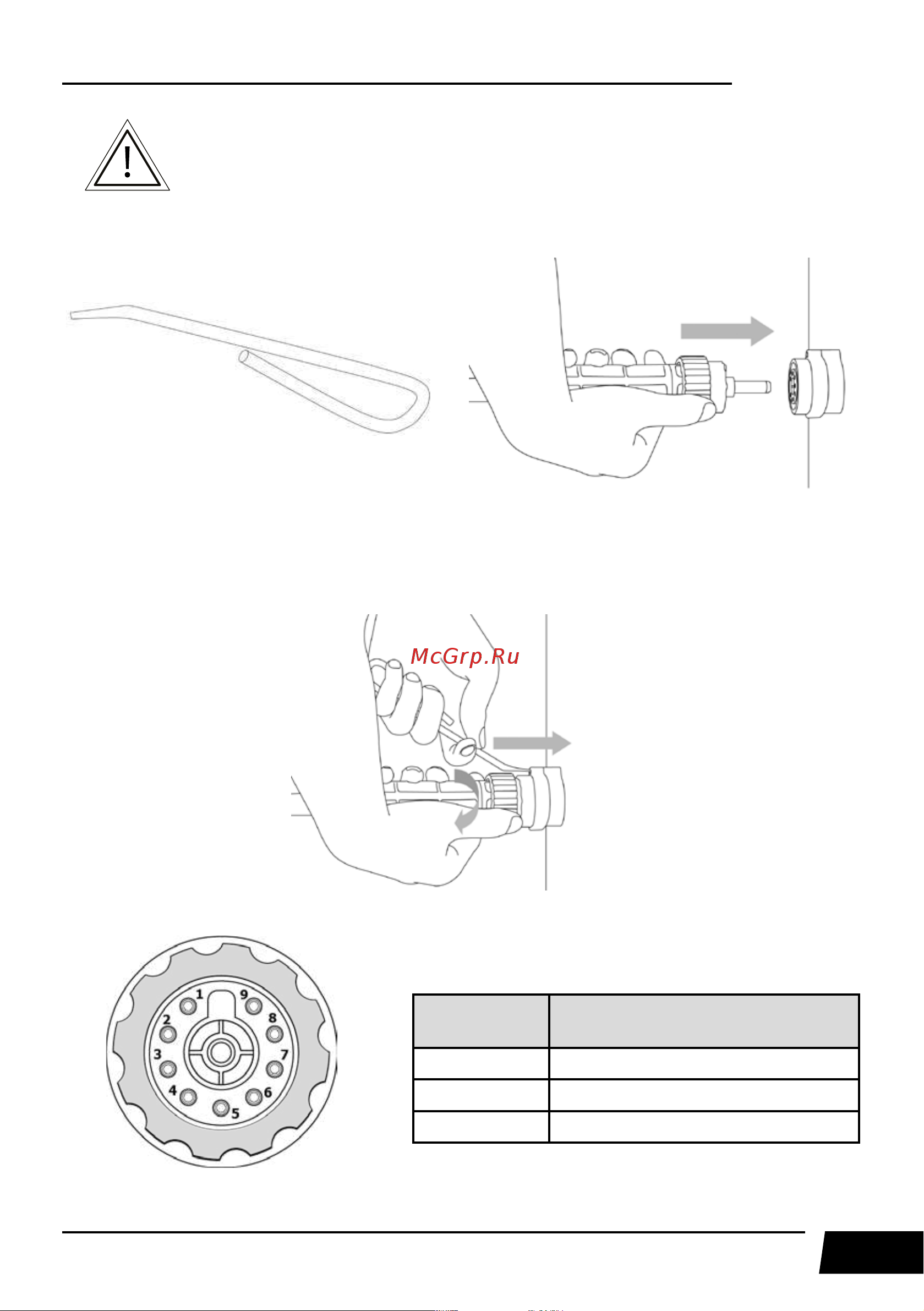

3. Подключите кабельный разъём плазмотрона к разъёму аппарата на передней панели
(См. рис. 8.4, 8.5). Используйте ключ, идущий в комплекте (См. рис. 8.3).
Рис. 8.3. Ключ. Рис. 8.4. Установка разъёма.
Нажимая ключом на стопорное кольцо, закрутите гайку плазмотрона. Убедитесь в
плотной фиксации соединения (См. рис. 8.5). Панельный разъём плазмотрона показан на
рисунке 8.6.
Рис. 8.5. Фиксация разъёма.
№ контакта Обозначение
1, 9 Дежурная дуга
3, 6 Для ручного режима
4, 6 Для автоматического режима
Рис. 8.6. Панельный разъём
плазмотрона.
