4. Подсоедините сетевой кабель аппарата к электросети с требуемыми параметрами.
Проверьте надежность соединения кабеля и сетевой розетки.

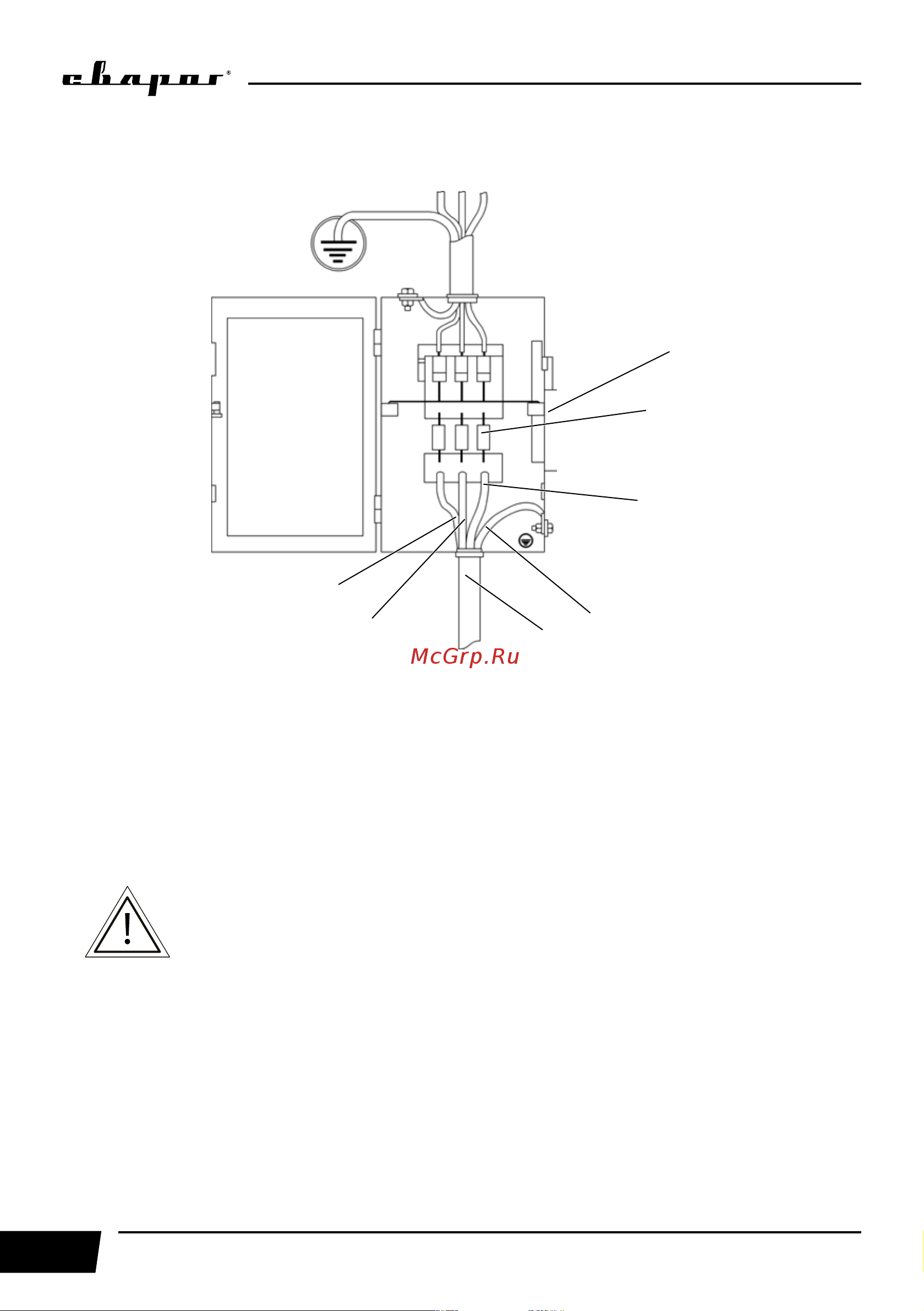

Рис. 8.7. Схема подключения к сети.
1) Выключатель. 2) Предохранители. 3) Сетевой кабель источника питания:
а) Чёрный – подключение фазы. б) Коричневый – подключение фазы. в) Серый – подключение
фазы.
г) Желто-зелёный – заземляющий кабель (земля, не соединять с нулевым проводом).
5. Включите компрессор и дождитесь, пока давление сжатого воздуха достигнет макси-
мальных значений.
6. Выставьте необходимые параметры резки (См. таблицу 8.5).
ВНИМАНИЕ! Давление сжатого воздуха должно быть постоянным и не
ниже 0,5 мПа. При работе на низком давлении сжатого воздуха срок
службы плазматрона сокращается.
7. Поднесите плазменный резак к заготовке. Нажмите кнопку на плазмотроне – появится
основная дуга. Начинайте процесс резки.
1
2
3
в
б
а
г
