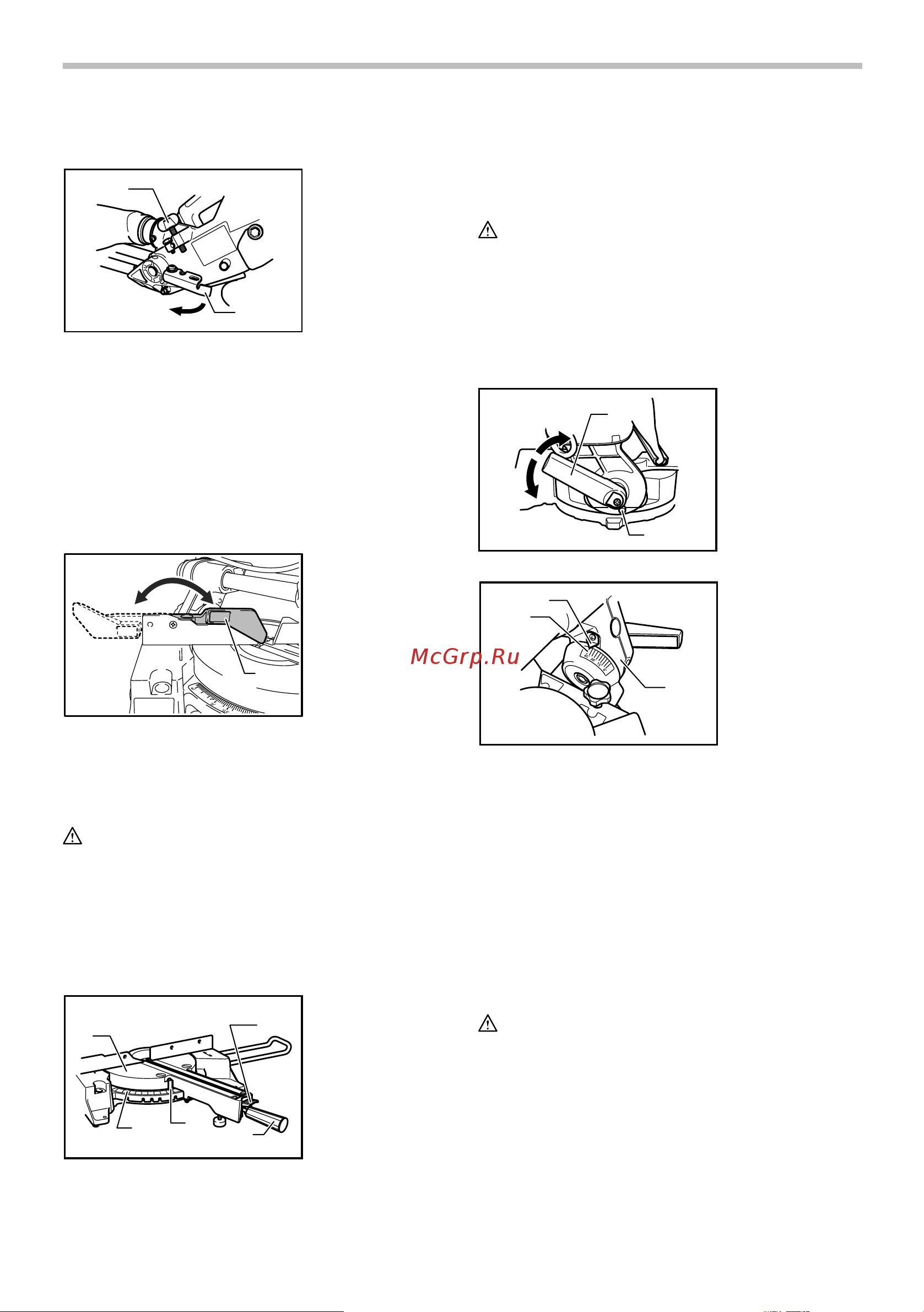

10
Стопорный рычаг
1
2
003928
Нижнее предельное положение диска легко
регулируется с помощью стопорного рычага. Для
регулировки, поверните стопорный рычаг в
направлении стрелки, как показано на рисунке.
Отрегулируйте регулировочный винт, так, чтобы диск
останавливался в необходимом положении при
полном опускании рукоятки.
Вспомогательное ограждение
(только для стран Европы)
1
015250
Данный инструмент оборудован вспомогательным
ограждением. Вспомогательное ограждение обычно
обращено внутрь. Однако при выполнении резки с
левым скосом откидывайте его наружу.
ПРЕДУПРЕЖДЕНИЕ:
• При выполнении резки с левым скосом
откидывайте вспомогательное ограждение
наружу. В противном случае оно будет касаться
диска или другой части инструмента, что может
привести к тяжелым травмам оператора.
Регулировка угла резки
1
2
3
4
5
003929
Ослабьте ручку, повернув ее против часовой стрелки.
Поверните основание, нажимая на рычаг блокировки.
После перемещения ручки в положение, при котором
стрелка указывает на необходимый угол на шкале
резки, крепко затяните ручку, повернув ее по часовой
стрелке.
ПРЕДУПРЕЖДЕНИЕ:
• При повороте поворотного основания,
обязательно полностью поднимите рукоятку.
• После изменения угла резки, всегда
закрепляйте поворотное основание, крепко
затягивая ручку.
Регулировка угла скоса
1
2
003930
1
2
3
003931
Для регулировки угла скоса, ослабьте рычаг в
нижней части инструмента, повернув его против
часовой стрелки.
Надавите на рукоятку влево, чтобы откинуть пильный
диск, при этом стрелка должна указывать на
необходимый угол на шкале скоса. Затем крепко затяните
рычаг по часовой стрелке, чтобы затянуть ручку.
Чтобы откинуть диск вправо, нажмите кнопку
освобождения в нижней части инструмента, слегка
откинув диск влево после того, как Вы ослабите
рычаг. Удерживая кнопку освобождения в нажатом
состоянии, откиньте пильный диск вправо.
ПРЕДУПРЕЖДЕНИЕ:
• При наклоне пильного диска обязательно
полностью поднимите рукоятку.
• После изменения угла скоса, всегда
закрепляйте кронштейн, затягивая рычаг по
часовой стрелке.
• При изменении углов скоса, обязательно
устанавливайте планки для пропилов в
надлежащее положение согласно разделу
"Расположение планки для пропилов".
1.
Вспомогательная
линейка
1. Указатель
2. Линейка угла
скоса
3. Ручка
1. Рычаг
2. Кнопка
отсоединения
1. Поворотное
основание
2. Рычаг
блокировки
3. Шкала угла
резки
4. Указатель
5. Рукоятка
1.
Регулировочный
винт
2. Стопорный
рычаг
