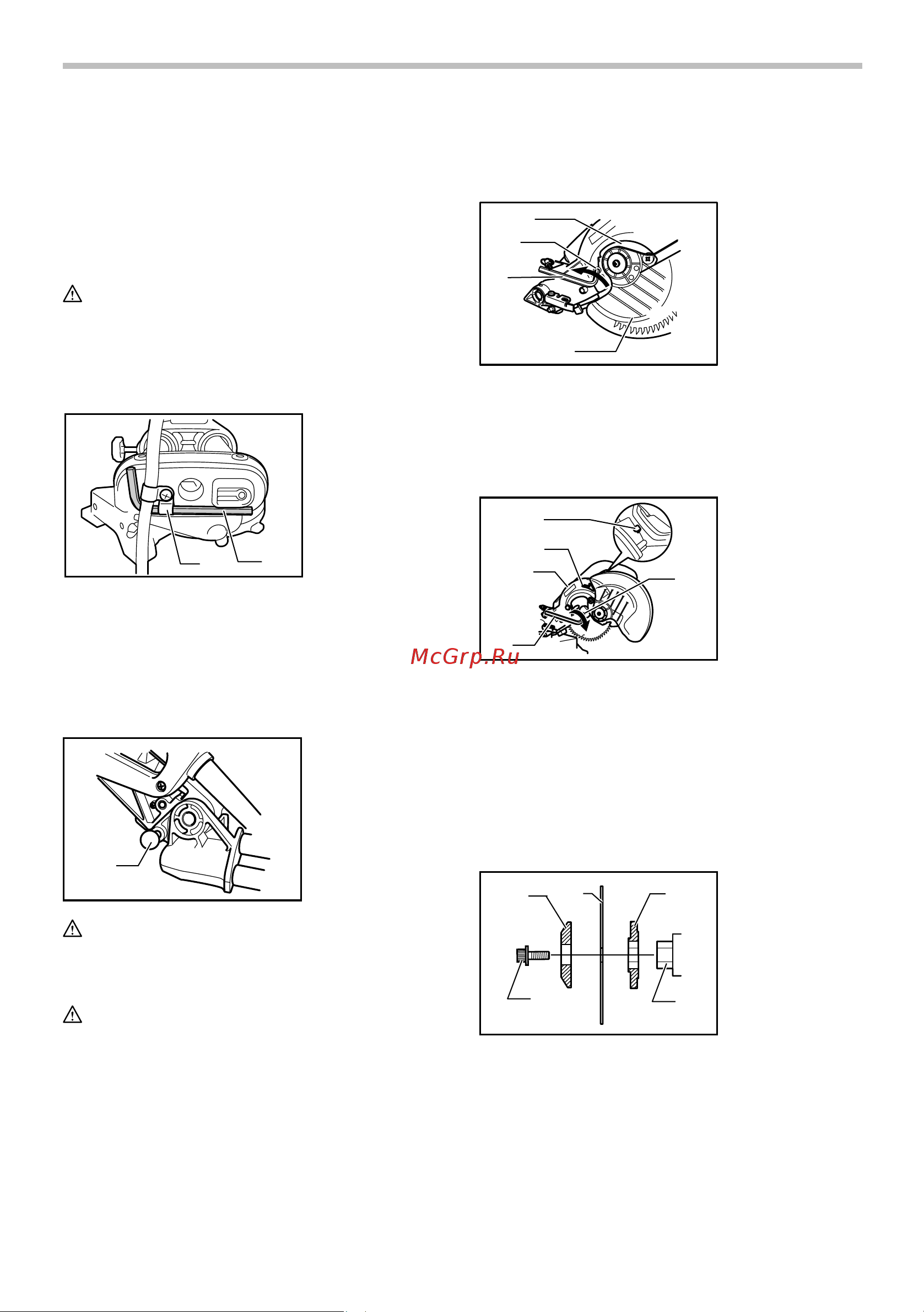

13
B) Когда Вы получите надлежащий размер правой
стороны обрабатываемой детали
• Сместите лазерную линию вправо от диска.
Совместите линию резки на обрабатываемой детали
с лазерной линией.
МОНТАЖ
ПРЕДУПРЕЖДЕНИЕ:
•
Перед проведением каких-либо работ с
инструментом всегда проверяйте, что инструмент
выключен, а шнур питания вынут из розетки.
Хранение шестигранного ключа
1
2
012596
Шестигранный ключ хранится как показано на
рисунке. При использовании шестигранного ключа
вытяните его из держателя гаечного ключа. После
использования шестигранного ключа установите его
обратно в держатель гаечного ключа.
Установка или снятие пильного диска
1
003923
ПРЕДУПРЕЖДЕНИЕ:
• Перед установкой или снятием диска, всегда
проверяйте, что инструмент выключен, а шнур
вынут из розетки электропитания.
ПРЕДУПРЕЖДЕНИЕ:
•
Для установки или снятия дисковой пилы
пользуйтесь только шестигранным ключом Makita. В
противном случае болт с головкой под внутренний
шестигранник можно либо перетянуть, либо не
дотянуть. Это может привести к травме.
Заблокируйте рукоятку в поднятом положении, нажав на
стопорный штифт.
Для снятия диска ослабьте болт с внутренним
шестигранником, повернув его против часовой
стрелки
при помощи шестигранного ключа, и удерживая при этом
центральную крышку. Поднимите ограждение диска и
центральную крышку.
1
2
3
4
012586
Нажмите на кнопку фиксации вала, чтобы заблокировать
шпиндель, и при помощи шестигранного ключа ослабьте
болт с внутренним шестигранником, повернув его по
часовой стрелке. Затем снимите болт с внутренним
шестигранником, внешний фланец и диск.
1
2
3
4
5
012587
При установке осторожно установите дисковую пилу
на шпиндель так, чтобы стрелка на поверхности
пилы совпадала с направлением стрелки на корпусе
дисковой пилы. Установите внешний фланец и болт
с головкой под внутренний шестигранник, а затем
хорошо затяните болт (с левой резьбой),
поворачивая его против часовой стрелки при помощи
шестигранного ключа, одновременно нажимая
стопор вала.
1
2
3
4
5
012719
1. Наружный
фланец
2. Пильное
лезвие
3. Внутренний
фланец
4. Hex socket
bolt(left-handed)
5. Шпиндель
1. Замок вала
2. Стрелка
3. Футляр для
полотна
4. Шестигранный
ключ
5. Болт с
внутренним
шестигранником
1. Центральная
крышка
2. Болт с
внутренним
шестигранником
3. Шестигранный
ключ
4. Защитная
крышка
1. Стопорный
штифт
1. Держатель
ключа
2. Шестигранный
ключ
