Тонкий материал подвержен прогибам.
Обеспечьте поддержку обрабатываемой детали
по всей ее длине во избежание защемления
диска и возможного ОТСКОКА.
1
2
001549

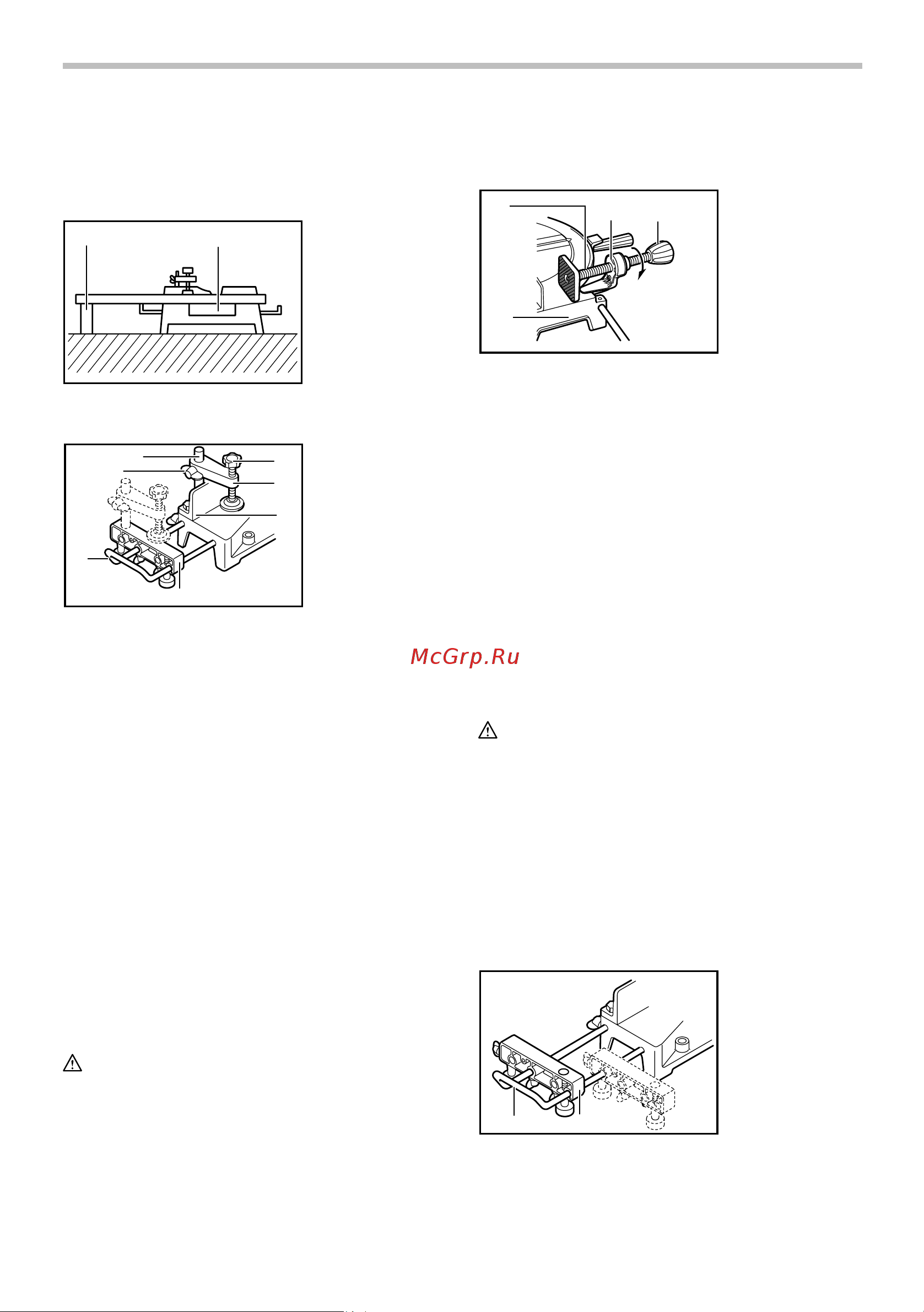

Вертикальные тиски
2
7
4
5
3
1
6
002255
Вертикальные тиски можно устанавливать в двух
положениях, на правой или на левой стороне
направляющей линейки или на крепежном блоке
(дополнительная принадлежность). Вставьте
стержень тисков в отверстие в направляющей
линейке или крепежном блоке и затяните винт, чтобы
закрепить стержень тисков.
Расположите кронштейн тисков в соответствии с толщиной
и формой обрабатываемой детали и закрепите кронштейн
тисков, затянув винт. Если винт крепления кронштейна
тисков соприкасается с направляющей линейкой,
установите винт на противоположной стороне кронштейна
тисков. Убедитесь, что никакая часть инструмента не
соприкасается с тисками, когда рукоятка полностью
опущена, или при перемещении каретки по
всей длине в
обоих направлениях. Если какая-либо часть касается
тисков, отрегулируйте положение тисков.
Прислоните обрабатываемую деталь к направляющей
линейке и поворотному основанию. Расположите
обрабатываемую деталь в необходимом для распиливания
положении и надежно закрепите ее, затянув ручку тисков.
ПРЕДУПРЕЖДЕНИЕ:
Обрабатываемая деталь должна быть крепко
закреплена по отношению к поворотному
основанию и направляющей линейке с помощью
тисков при выполнении всех видов работ.
Горизонтальные тиски
(дополнительная принадлежность)
12
3
4
001807
Горизонтальные тиски можно установить с левой
стороны основания. Повернув ручку тисков против
часовой стрелки, можно ослабить винт и быстро
вставлять или вынимать вал тисков. При повороте ручки
тисков по часовой стрелке винт остается в закрученном
положении. Чтобы взяться за обрабатываемую деталь,
немного поверните ручку тисков по часовой стрелке, пока
выступ не
достигнет самого верхнего положения, затем
крепко затяните ее. Если к ручке тисков приложить
усилие или потянуть за нее при повороте по часовой
стрелке, выступ может зафиксироваться под углом. В
этом случае, поворачивайте ручку тисков назад против
часовой стрелки, пока винт не освободится, перед тем,
как снова повернуть ее немного по
часовой стрелке.
Максимальная ширина обрабатываемой детали,
которую можно закрепить с помощью
горизонтальных тисков, составляет 120 мм.
ПРЕДУПРЕЖДЕНИЕ:
Беритесь за обрабатываемую деталь только в том
случае, когда выступ находится в самом верхнем
положении. Несоблюдение данного требования
может привести к недостаточному креплению
обрабатываемой детали. Это может привести к
отскоку обрабатываемой детали, повреждению диска
или потере управления, в результате чего можно
получить ЛИЧНУЮ ТРАВМУ.
Держатели и крепежный блок
(дополнительная принадлежность)
12
002247
Держатели и крепежный блок можно устанавливать на
любой из двух сторон в качестве удобного средства
горизонтальной поддержки обрабатываемых деталей.
1. Держатель
2. Крепежный
блок
1. Головка тисков
2. Защита
3. Вал тисков
4. Основание
1. Ручка тисков
2. Стержень
тисков
3. Направляющая
линейка
4. Держатель
5.
Крепежный блок
6. Головка тисков
7. Винт
1. Опора
2. Поворотное
основание
