Makita LS0714N 198610 [23/28] Замена люминесцентной лампы
![Makita LS0714N 198610 [23/28] Замена люминесцентной лампы](/views2/1919863/page23/bg17.png)

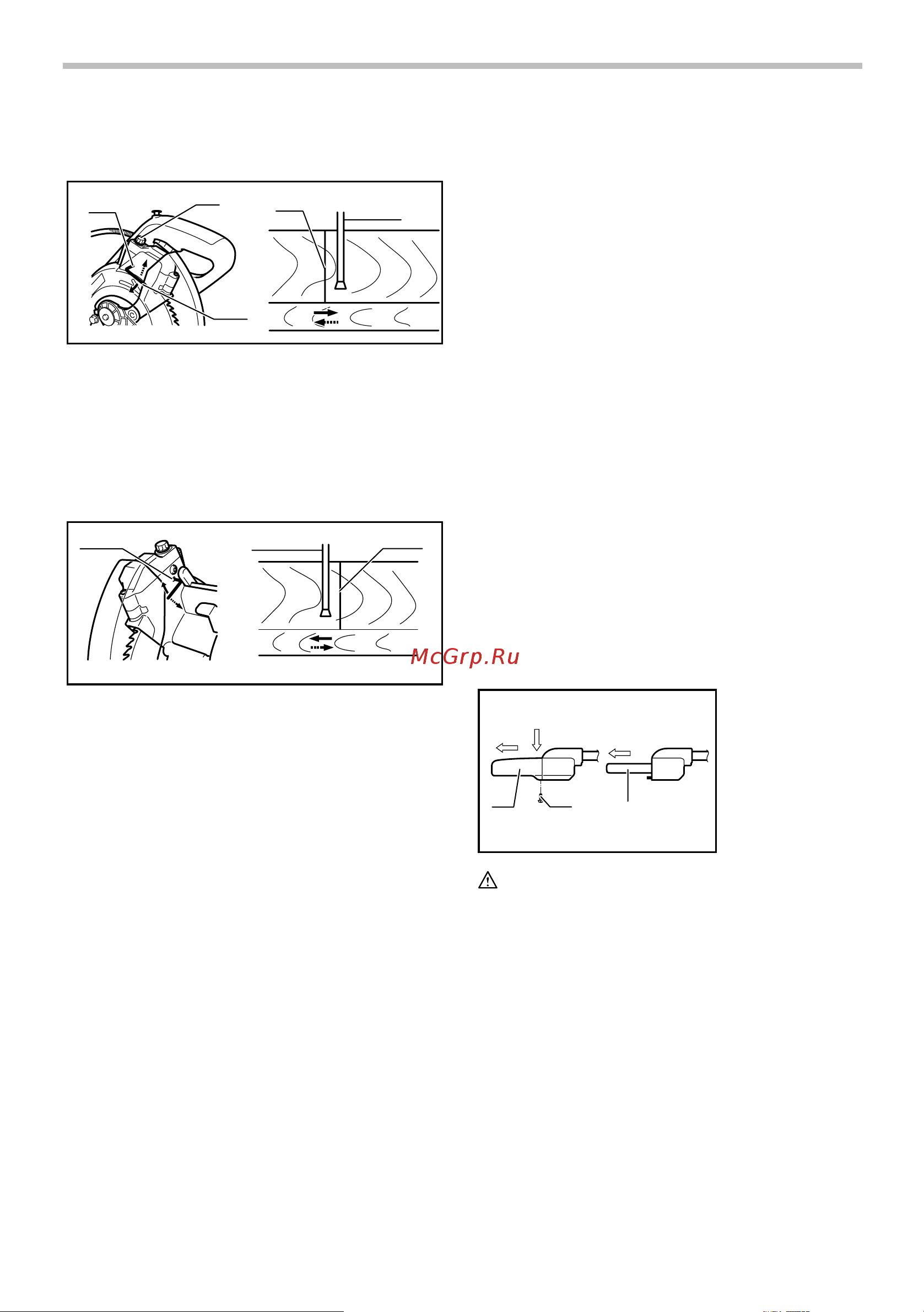

23
При регулировке, лазерная линия появляется
слева от пильного диска
1
2
3
4
5
005527
При регулировке, лазерная линия появляется
справа от пильного диска
1
2
3
005528
При выполнении обоих регулировок проделайте
следующее.
1. Убедитесь, что штекер инструмента вынут из
розетки электропитания.
2. Проведите линию резки на обрабатываемой
детали и поместите ее на поворотное
основание. На данном этапе не закрепляйте
обрабатываемую деталь в тисках или
подобном крепежном устройстве.
3. Опустите диск, опустив рукоятку, и просто
убедитесь, что линия резки
совпадает с
положением пильного диска. (Определитесь с
положением резки на линии резки.)
4.
После определения положения резки, возвратите
рукоятку в первоначальное положение. Закрепите
обрабатываемую деталь с помощью вертикальных
тисков, не сдвигая обрабатываемую деталь с
предварительно проверенного места.
5. Включите штекер инструмента в сеть
электропитания и включите переключатель лазера.
6. Отрегулируйте лазерную линию следующим
образом.
Для того чтобы изменить положение лазерной линии
в пределах диапазона перемещения, измените
положение регулировочного винта лазера, повернув
два винта шестигранным ключом. (Диапазон
перемещения линии лазера настраивается на
заводе в пределах 1 мм от боковой поверхности
режущего диска.)
Для перемещения диапазона смещения лазерной
линии подальше от боковой
поверхности диска,
ослабьте регулировочный винт и поверните два
винта против часовой стрелки. Чтобы переместить
его ближе к боковой поверхности диска, ослабьте
регулировочный диск и поверните эти два винта по
часовой стрелке.
См. раздел "Действие лазерной линии" и
отрегулируйте регулировочный винт так, чтобы
линия резки на обрабатываемой детали была
совмещена с лазерной
линией.
Примечание:
• Регулярно проверяйте точность положения
лазерной линии.
• При обнаружении какой-либо неисправности в
лазерном блоке отремонтируйте инструмент в
уполномоченном сервис-центре Makita.
Замена люминесцентной лампы
Только для модели LS0714F, LS0714FL
1
2
3
4
1
5
002028
ПРЕДУПРЕЖДЕНИЕ:
• Перед заменой люминесцентной лампы, всегда
проверяйте, что инструмент выключен, а шнур
вынут из розетки электропитания.
•
Не прилагайте усилий, не ударяйте и не царапайте
люминесцентную лампу, это может привести к тому,
что стекло люминесцентной лампы разобьется, в
результате чего Вы или находящиеся поблизости
люди могут получить травмы.
• Не трогайте люминесцентную лампу в течение
некоторого времени сразу же после ее
использования, а затем замените ее. В
противном случае Вы можете получить ожоги.
Удалите винты крепления ламповой коробки.
Вытяните ламповую коробку, одновременно слегка
надавливая на верхнюю ее часть, как показано слева.
1. Вытяните
2. Надавите
3. Блок лампы
4. Винты
5.
Люминесцентная
лампа
1. Закрутите, чтобы изменить диапазон смещения
регулировочного винта
2. Пильное лезвие
3. Лазерная линия
1. Закрутите, чтобы изменить диапазон смещения
регулировочного винта
2. Регулировочный винт
3. Шестигранный ключ
4. Лазерная линия
5. Пильное лезвие
