9

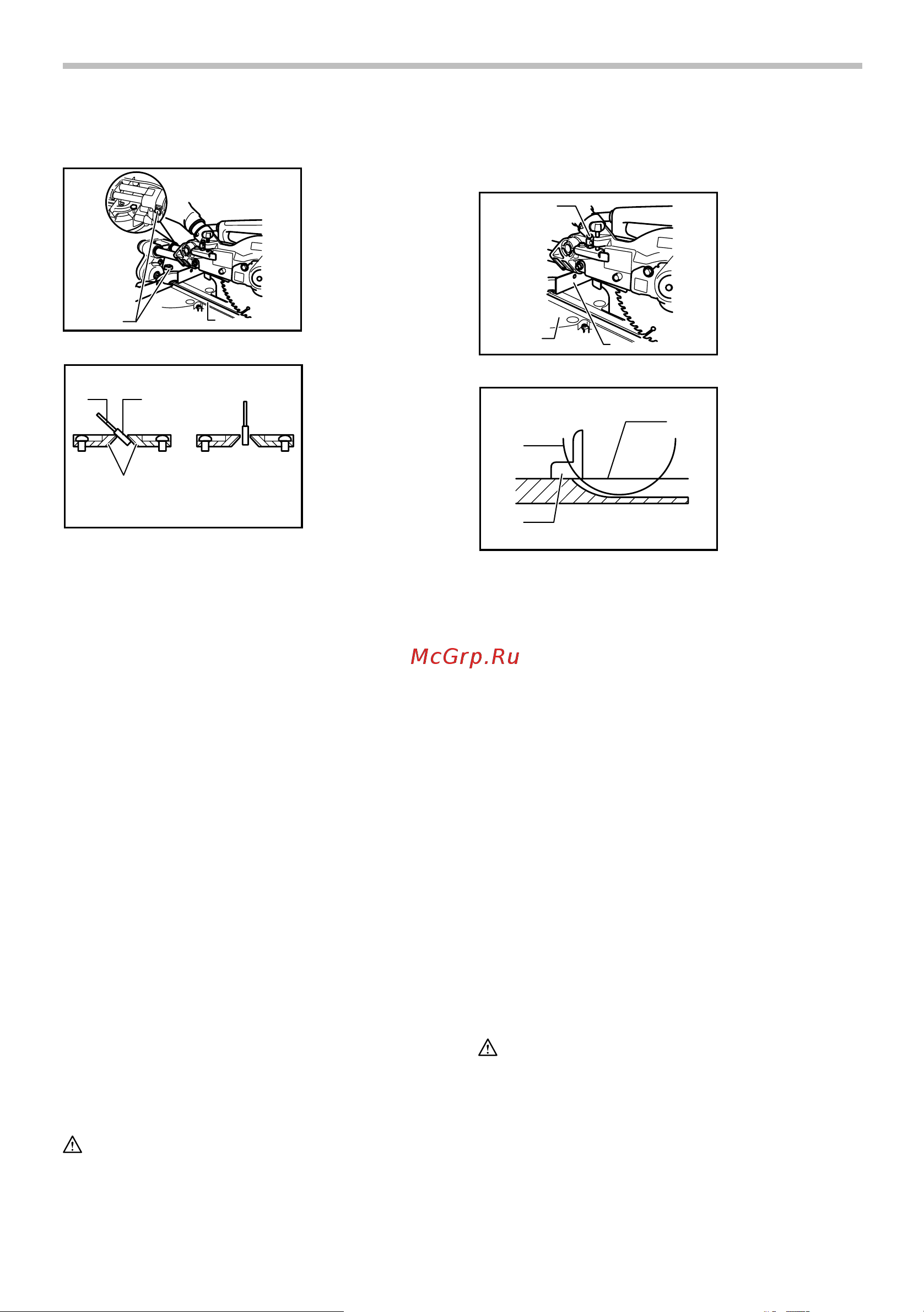

Расположение планки для пропилов
1
2
003926
12
3
45
001800
Данный инструмент оборудован планками для
пропилов в поворотном основании для уменьшения
разрыва на выходной стороне распила. Планки для
пропилов отрегулированы на
предприятии-изготовителе таким образом, что
пильный диск не касается планок для пропилов.
Перед использованием планок для пропилов
отрегулируйте их следующим образом:
Сначала отключите инструмент от сети. Ослабьте
все винты (по
2 с левой и правой стороны) фиксации
плашек для распила. Затяните винты так, чтобы
плашки для распила можно было легко перемещать
рукой. Полностью опустите ручку и нажмите на
стопорный штифт, чтобы зафиксировать ее в
опущенном положении. Ослабьте зажимные винты
фиксации скользящих стоек. Подайте на себя
каретку полностью. Отрегулируйте положение
плашек для
распила так, чтобы они лишь
соприкасались с боковыми сторонами зубцов
режущего диска. Затяните передние винты (сильно
не затягивайте). Полностью подайте каретку по
направлению к ограждению направляющей и
отрегулируйте положение плашек для распила так,
чтобы они лишь соприкасались с боковыми
сторонами зубцов режущего диска. Затяните задние
винты (сильно не затягивайте).
После регулировки
планок для пропилов отпустите
стопорный штифт и поднимите рукоятку. Затем
крепко затяните все винты.
ПРЕДУПРЕЖДЕНИЕ:
• До и после изменения угла скоса, всегда
выполняйте регулировку планок для пропилов
описанным выше способом.
Обеспечение максимальной
производительности резки
1
2
3
003927
2
3
1
005516
Данный инструмент отрегулирован на
заводе-изготовителе для обеспечения максимальной
производительности резки при использовании
пильного диска в 255 мм.
При установке нового диска всегда проверяйте
нижнее предельное положение диска, и, при
необходимости, осуществите регулировку
следующим образом:
Сначала отключите инструмент от сети. Полностью
сдвиньте каретку к ограждению направляющей и
опустите рукоятку до упора. При
помощи
шестигранного ключа поворачивайте
регулировочный болт до тех пор, пока внешний край
режущего диска не опустится немного ниже верхней
поверхности поворотной базы в точку, где передняя
поверхность ограждения направляющей
соприкасается с верхней поверхностью поворотной
базы.
Отключите инструмент от сети, поверните диск рукой,
нажимая на рукоятку до конца, чтобы убедиться в
том, что диск не касается никакой из частей нижнего
основания. При необходимости, слегка
отрегулируйте снова.
ПРЕДУПРЕЖДЕНИЕ:
• После установки нового диска, всегда
проверяйте, что диск не касается какой-либо из
частей нижнего основания, когда рукоятка
полностью опущена. Всегда выполняйте эту
процедуру, вынув штекер инструмента из
розетки электропитания.
1. Верхняя
поверхность
поворотного
стола
2. Периферия
лезвия
3. Направляющая
линейка
1.
Регулировочный
болт
2. Поворотное
основание
3. Направляющая
линейка
1. Пильное
лезвие
2. Зубья диска
3. Планка для
пропилов
4. Резка со
скосом влево
5. Прямой рез
1. Винт-барашек
2. Планка для
пропилов
