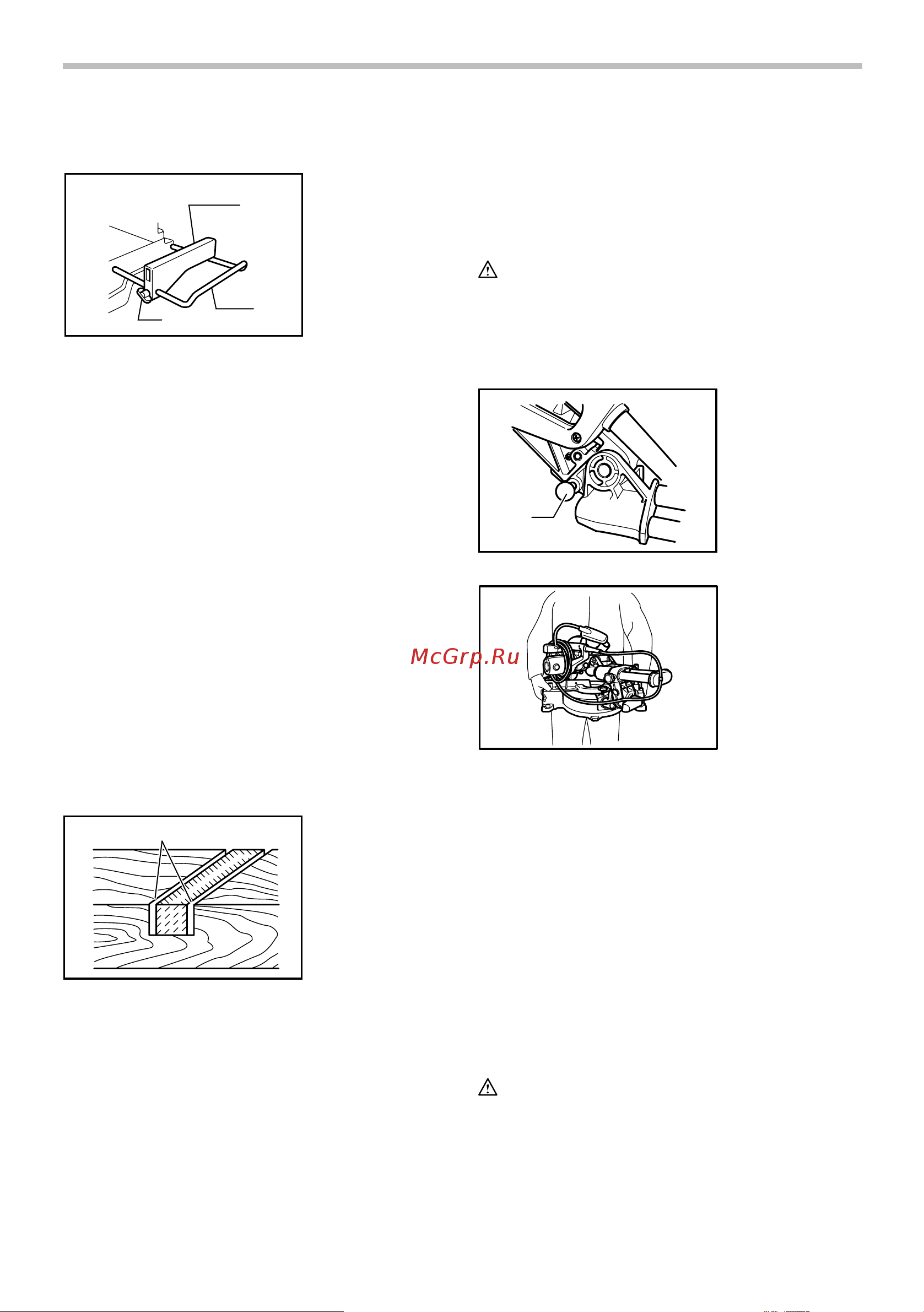

20
9. Резка одинаковой длины
1
2
3
001846
При резке нескольких частей одинаковой длины
размером от 220 мм до 385 мм использование
установочной пластины обеспечит более
эффективную работу. Установите установочную
пластину на держатель (дополнительная
принадлежность), как показано на рисунке.
Совместите линию резки на обрабатываемой
детали либо с левой, либо с правой стороны паза в
планке для пропилов, и, удерживая
обрабатываемую деталь от перемещения,
подвиньте установочную плиту до конца
обрабатываемой детали. Затем закрепите
установочную пластину винтом. Если установочная
пластина не используется, ослабьте винт и
отведите установочную пластину в сторону.
Примечание:
• Использование блока держателей со
стержнями (дополнительная принадлежность)
обеспечивает резку одинаковой длины
размером примерно до 2 200 мм.
10. Резка пазов
1
001563
Можно вырезать соединительный
прямоугольный паз следующим образом:
Отрегулируйте нижнее предельное положение диска
с помощью регулировочного болта и стопорного
рычага, чтобы ограничить глубину резки диска. См.
раздел "Стопорный рычаг", описанный выше.
После регулировки нижнего предельного
положения диска, вырежьте параллельные
пазы по ширине обрабатываемой детали с
помощью скользящего (с нажимом) разреза, как
показано на рисунке. Затем удалите материал
из обрабатываемой детали между пазами с
помощью стамески. Не пытайтесь выполнить
данный тип разреза, используя широкие
(толстые) диски или диск для соединительных
прямоугольных разрезов.
Это может привести к
возможной потере контроля и травмам.
ПРЕДУПРЕЖДЕНИЕ:
• Обязательно возвратите стопорный рычаг в
первоначальное положение при выполнении
других разрезов, за исключением резки пазов.
Переноска инструмента
1
003923
012607
Отключите инструмент от сети питания.
Зафиксируйте режущий диск с углом фаски 0° и
поворотную базу с полным правым углом отрезки.
Зафиксируйте подвижные стойки так, чтобы нижняя
подвижная стойка была закреплена в положении
максимального сдвига каретки к оператору, а
верхние стойки были закреплены в положении
каретки, полностью сдвинутой вперед к ограждению
направляющей. Полностью
опустите ручку и
нажмите на стопорный штифт, чтобы зафиксировать
ее в опущенном положении.
Переносите инструмент, держась за обе стороны
основания инструмента, как показано на рисунке.
Если Вы уберете держатели, пылесборный мешок и
т.д., Вы сможете проще переносить инструмент.
ПРЕДУПРЕЖДЕНИЕ:
• Перед тем, как переносить инструмент, всегда
закрепляйте все подвижные части.
• Стопорный штифт предназначен
исключительно для переноски и хранения, а не
для операций распиливания.
1. Стопорный
штифт
1. Вырежьте пазы
лезвием
1. Установочная
пластина
2. Держатель
3. Винт
