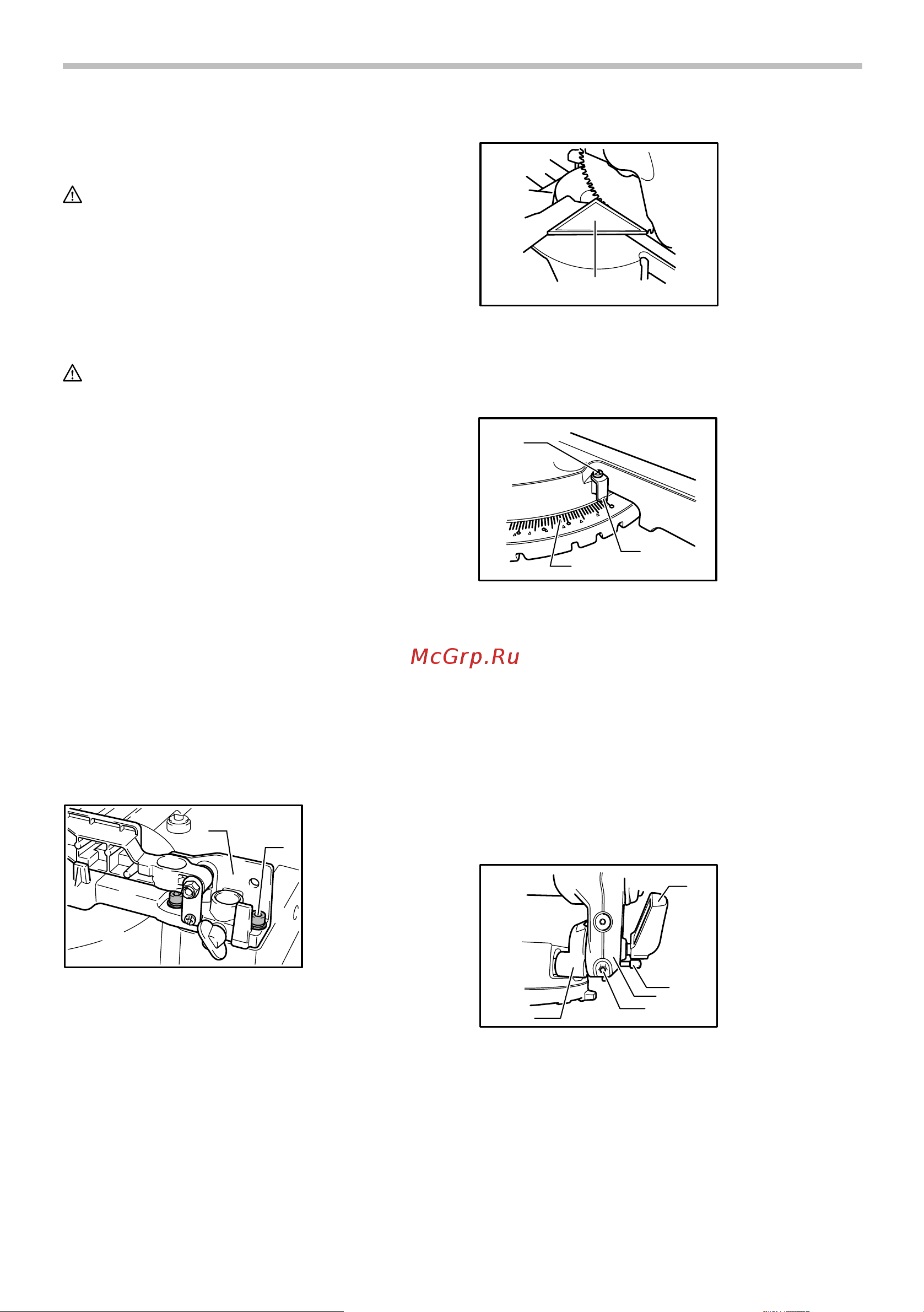

![Makita LS0714N 198610 [21/28] Техобслуживание](/views2/1919863/page21/bg15.png)
21
ТЕХОБСЛУЖИВАНИЕ
ПРЕДУПРЕЖДЕНИЕ:
•
Перед проверкой или проведением техобслуживания
всегда проверяйте, что инструмент выключен, а
штекер отсоединен от розетки.
• Запрещается использовать бензин, лигроин,
растворитель, спирт и т.п. Это может привести к
изменению цвета, деформации и появлению
трещин.
ПРЕДУПРЕЖДЕНИЕ:
•
Всегда следите за заточкой и чистотой диска для
обеспечения наилучшей и безопасной работы.
Регулировка угла резки
Данный инструмент тщательно отрегулирован и
выверен на предприятии-изготовителе, но грубая
эксплуатация может нарушить регулировку. Если
регулировка Вашего инструмента нарушена,
выполните следующее:
1. Угол резки
Подвиньте каретку к направляющей линейке и
затяните два зажимных винта крепления каретки.
Ослабьте ручку, фиксирующую поворотное
основание. Поверните поворотное основание так,
чтобы указатель показывал 0° по шкале угла
отрезки. Затем немного поверните поворотное
основание по часовой стрелке и против часовой
стрелки, чтобы установить поворотное основание у
отметки угла отрезки 0°. (Если указатель не
показывает на 0°, оставьте как есть.)
1
2
015252
Шестигранным ключом ослабьте болт с
шестигранной головкой, крепящий ограждение
направляющей.
Полностью опустите ручку и нажмите на
стопорный штифт, чтобы зафиксировать ее в
опущенном положении. При помощи
треугольника, плотничного угольника и т. д.
выровняйте сторону дисковой пилы с
поверхность ограждения направляющей. Затем
хорошо затяните шестигранный болт ограждения
направляющей, начиная с правой стороны.
1
002209
Убедитесь, что стрелка указывает на 0° на шкале
угла резки. Если стрелка не указывает на 0°,
ослабьте винт крепления стрелки и отрегулируйте
стрелку, чтобы она указывала на 0°.
1
2
3
003942
2. Угол скоса
(1) Угол скоса в 0°
Подвиньте каретку к направляющей линейке и
затяните два зажимных винта крепления
каретки. Полностью опустите рукоятку и
закрепите ее в нижнем положении, надавив на
стопорный штифт. Ослабьте рычаг в нижней
части инструмента.
Поверните регулировочный болт угла скоса в 0°
(нижний болт) на правой стороне кронштейна
на два или три оборота против часовой
стрелки,
чтобы наклонить диск вправо.
2
1
5
4
3
012589
Тщательно установите прямой угол диска по
отношению к верхней поверхности поворотного
основания с помощью треугольной линейки,
угольника и т.д., повернув болт регулировки
угла скоса в 0° по часовой стрелке. Затем
крепко затяните рычаг.
1.
Направляющая
линейка
2.
Болт с
внутренним
шестигранником
1. Рычаг
2. Держатель
кронштейна
3.
Регулировочный
болт угла скоса в
0 градусов
4. Ручка
5. Кнопка
отсоединения
1. Винт
2. Шкала угла
резки
3. Указатель
1. Треугольная
линейка
