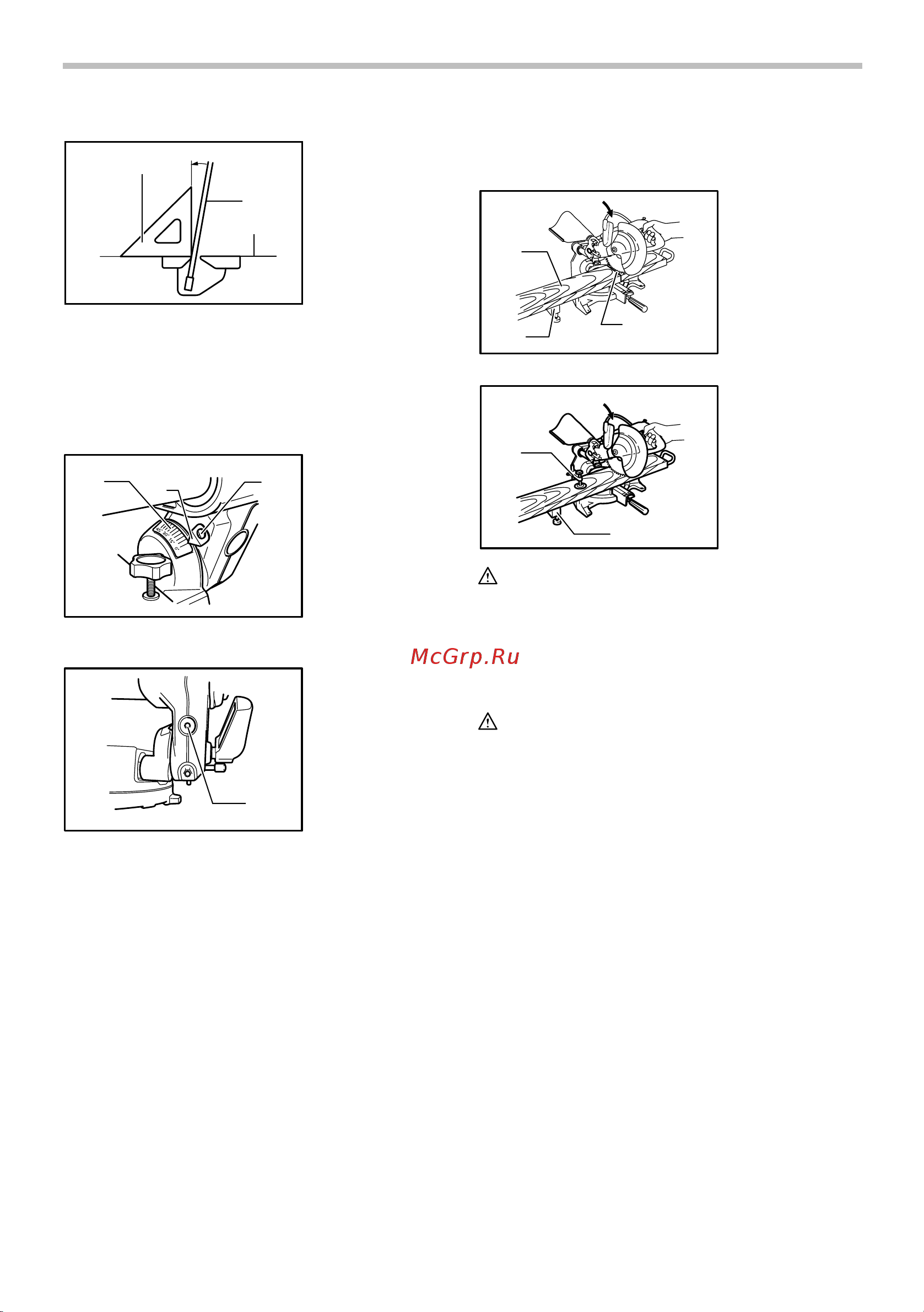

22
1
2
3
001819
Убедитесь, что стрелка на кронштейне
указывает на 0° на шкале угла скоса на
держателе кронштейна. Если стрелка не
указывает на 0°, ослабьте винт крепления
стрелки и отрегулируйте стрелку, чтобы
она указывала на 0°.
1
2
3
003944
(2) Угол скоса в 45°
1
012590
Производите регулировку угла скоса в 45°
только после регулировки угла скоса в 0°.
Для регулировки угла скоса влево на 45°,
ослабьте рычаг и наклоните диск
полностью влево. Убедитесь, что стрелка
на кронштейне указывает на 45° на шкале
угла скоса на держателе кронштейна.
Если стрелка не указывает на 45°,
поворачивайте болт регулировки угла
скоса в 45° (верхний болт
) с правой
стороны кронштейна, пока стрелка не
будет указывать на 45°.
Регулировка положения лазерной линии
Только для модели LS0714FL, LS0714L
1
2
3
005701
1
2
005702
ПРЕДУПРЕЖДЕНИЕ:
•
Так как при регулировке положения лазерной линии
штекер инструмента остается в розетке,
соблюдайте особую осторожность, чтобы не
включить инструмент. Непреднамеренное нажатие
триггерного переключателя приведет к
неожиданному включению инструмента и травме.
ПРЕДУПРЕЖДЕНИЕ:
• Никогда не подставляйте глаза
непосредственно под лазерный луч. Прямой
лазерный луч приводит к травмам глаз.
• Никогда не подвергайте инструмент ударам или
толчкам. Удар или толчок приводит к смещению
положения лазерной линии, повреждению
излучающей части лазерного луча или
сокращению срока службы инструмента.
• При обнаружении какой-либо неисправности в
лазерном блоке отремонтируйте инструмент в
уполномоченном сервис-центре Makita. Замена
на лазер другого типа запрещена.
1. Вертикальные
тиски
2. Крепежный
блок
(дополнительная
принадлежность)
1.
Обрабатываемая
деталь
2. Линия отреза
3. Крепежный
блок
(дополнительная
принадлежность)
1. Болт
регулировки
угла скоса
влево на 45 ﾟ
1. Линейка угла
скоса
2. Указатель
3. Винт
1. Треугольная
линейка
2. Пильное
лезвие
3. Верхняя
поверхность
поворотного
стола
