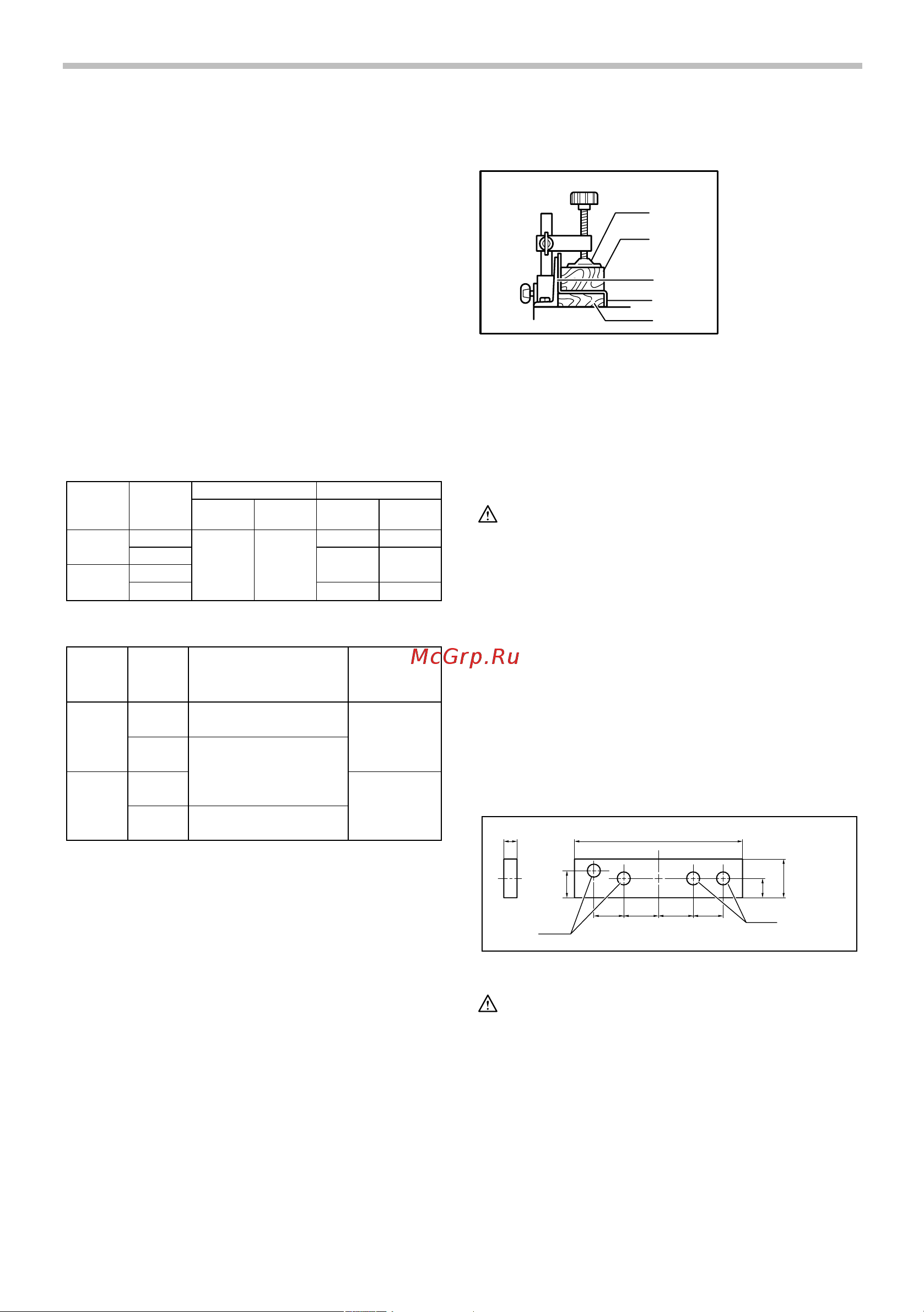

19
Пример:
В случае отрезания пояска типа 52/38° для
положения (1) на Рис. A:
• Наклоните и зафиксируйте угол
фаски 33,9° ЛЕВЫЙ.
• Отрегулируйте и зафиксируйте угол
отрезки 31,6° ПРАВЫЙ.
• Положите поясок широкой стороной
(обратной) на поворотное основание
так, чтобы КРАЙ,
КОНТАКТИРУЮЩИЙ С ПОТОЛКОМ,
был прижат к ограждению
направляющей на пиле.
• После обрезки готовая деталь будет
с ЛЕВОЙ стороны от диска пилы.
В случае снятия правой фаски
Положение
пояска на
Рис. A
Угол скоса Угол резки
Для наружного
угла
Для внутреннего
угла
Тип 52/38° Тип 45°
Правый 31,6°
Тип 45°
Правый 33,9° Правый 30°
Тип 52/38°
Левый 31,6° Левый 35,3°
Правый 35,3°
Правый 35,3°Правый 31,6°
(1)
(2)
(3)
(4)
Таблица (A)
006363
Положение
пояска на
Рис. A
Край пояска у ограждения
направляющей
(1)
Для наружного
угла
Для внутреннего
угла
Готовая деталь
(2)
(3)
(4)
Таблица (B)
Готовая деталь будет
находиться с левой
стороны от ножа.
Готовая деталь будет
находиться с правой
стороны от ножа.
Край, касающийся стены, должен находиться
рядом с ограждением направляющей.
Край, касающийся стены, должен находиться
рядом с ограждением направляющей.
Край, касающийся потолка, должен
находиться рядом с ограждением
направляющей.
006364
Пример:
В случае отрезания пояска типа 52/38° для
положения (1) на Рис. A:
• Наклоните и зафиксируйте угол
фаски 33,9° ПРАВЫЙ.
• Отрегулируйте и зафиксируйте угол
отрезки 31,6° ПРАВЫЙ.
•
Положите поясок широкой стороной
(обратной) на поворотное основание так,
чтобы КРАЙ, КОНТАКТИРУЮЩИЙ СО
СТЕНОЙ, был прижат к ограждению
направляющей на пиле.
• После обрезки готовая деталь будет
с ПРАВОЙ стороны от диска пилы.
7. Резка алюминиевого профиля
1
2
3
4
5
001844
При креплении алюминиевого профиля,
используйте распорные блоки или детали
металлолома, как показано на рисунке, чтобы
предотвратить деформацию алюминия. При резке
алюминиевого профиля используйте смазочное
вещество для резки, чтобы предотвратить
накопление алюминиевого материала на диске.
ПРЕДУПРЕЖДЕНИЕ:
•
Никогда не пытайтесь резать толстый или круглый
алюминиевый профиль. Крепление толстого
алюминиевого профиля при работе может ослабнуть,
а круглый алюминиевый профиль невозможно крепко
закрепить с помощью данного инструмента.
8. Деревянная облицовка
Использование деревянной облицовки позволяет
добиться распиливания обрабатываемых деталей
без расколов. Прикрепите деревянную облицовку к
направляющей линейке с помощью отверстий в
направляющей линейке.
Размеры предлагаемой деревянной облицовки
показаны на рисунке.
1
1
35 мм
(1-3/8")
100 мм 70 мм
92 мм 85 мм
(3-3/8")
(2-3/4")(3-15/16")(3-5/8")
27 мм (1-1/16")
(2"-2-3/8")
50 мм - 60 мм
Более 420 мм (16-1/2")
Более 15 мм (5/8")
015253
ПРЕДУПРЕЖДЕНИЕ:
• Используйте прямую доску одинаковой
толщины в качестве деревянной облицовки.
•
Используйте винты для крепления деревянной
облицовки к направляющей линейке. Винты
необходимо устанавливать так, чтобы их головки
находились ниже поверхности деревянной облицовки.
•
Когда деревянная облицовка прикреплена, не
поворачивайте поворотное основание при
опущенной рукоятке. Это приведет к повреждению
диска и/или деревянной облицовки.
1. Отверстия
1. Тиски
2. Распорный
блок
3. Направляющая
линейка
4. Алюминиевый
профиль
5. Распорный
блок
