17

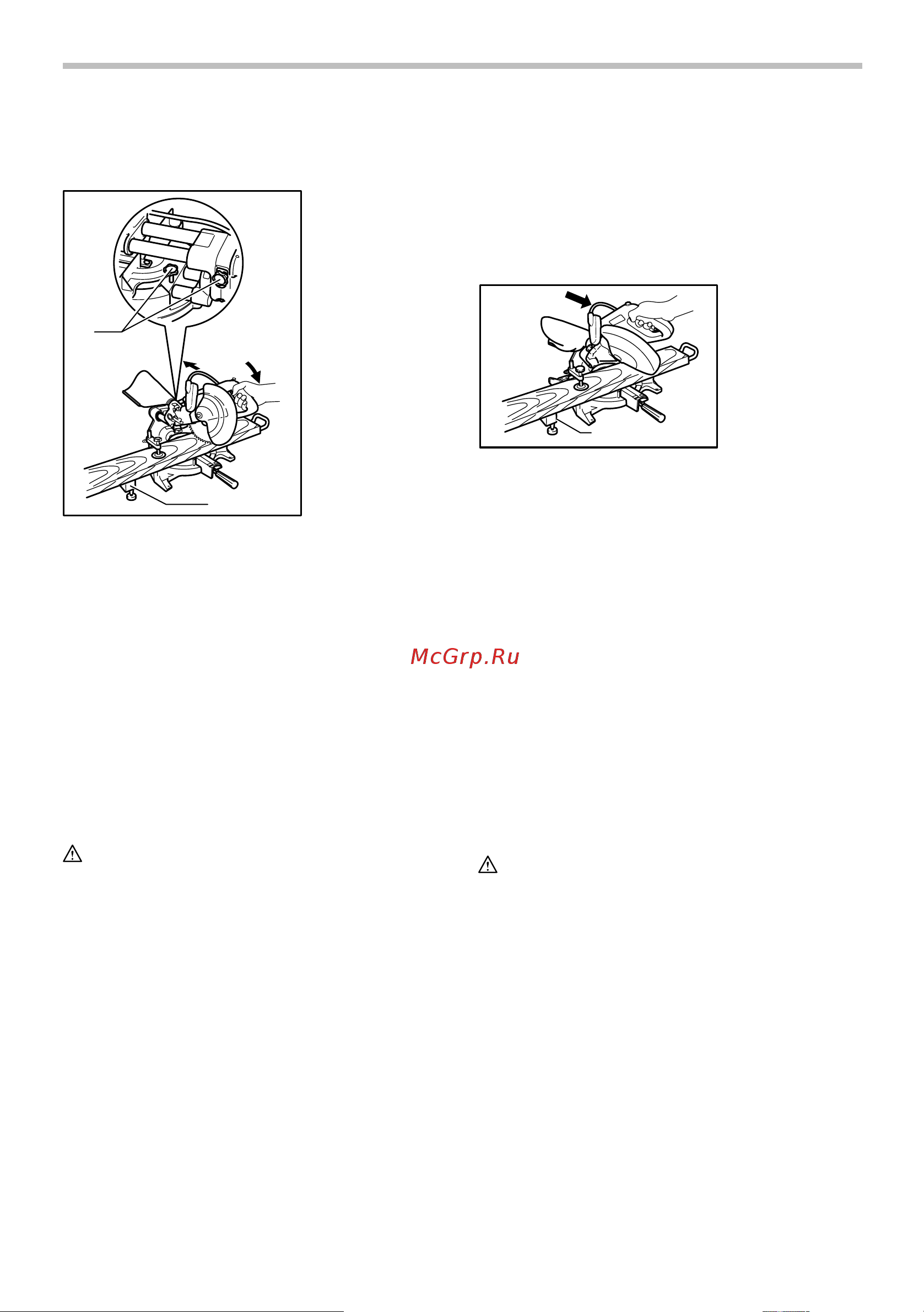

2. Скользящая резка (с проталкиванием)
(резка широких деталей)
2
1
005525
Ослабьте два зажимных винта крепления
подвижных стоек, повернув их против часовой
стрелки, чтобы каретка свободно двигалась.
Закрепите обрабатываемую деталь с помощью
тисков. Потяните каретку полностью на себя.
Включите инструмент, когда диск ничего не
касается, и подождите, пока диск не достигнет
полной скорости. Нажмите на рукоятку и
ДВИГАЙТЕ КАРЕТКУ К НАПРАВЛЯЮЩЕЙ
ЛИНЕЙКЕ
ЧЕРЕЗ ОБРАБАТЫВАЕМУЮ
ДЕТАЛЬ. По завершении резки, отключите
инструмент и ПОДОЖДИТЕ, ПОКА ДИСК НЕ
ОСТАНОВИТСЯ ПОЛНОСТЬЮ, перед тем, как
возвратить диск в полностью поднятое
положение.
ПРЕДУПРЕЖДЕНИЕ:
• При выполнении скользящего разреза,
СНАЧАЛА ПОЛНОСТЬЮ ПОТЯНИТЕ ЗА
КАРЕТКУ НА СЕБЯ и надавите на рукоятку,
чтобы полностью опустить ее, затем ДВИГАЙТЕ
КАРЕТКУ К НАПРАВЛЯЮЩЕЙ ЛИНЕЙКЕ.
НИКОГДА НЕ НАЧИНАЙТЕ РАСПИЛИВАНИЕ,
ЕСЛИ КАРЕТКА НЕ ВЫТЯНУТА ПОЛНОСТЬЮ
ПО НАПРАВЛЕНИЮ К ВАМ. Если Вы
выполняете скользящий разрез без полного
вытягивания каретки, или если Вы выполняете
скользящий разрез по направлению к себе, диск
может неожиданно отскочить, при этом имеется
возможность получения серьезных ЛИЧНЫХ
ТРАВМ.
• Никогда не выполняйте скользящий разрез без
блокировки рукоятки в нижнем положении с
помощью нажатия на стопорный штифт.
• Никогда не ослабляйте зажимной винт
крепления каретки при вращающемся диске.
Это может привести к серьезной травме.
3. Резка под углом
См. раздел "Регулировка угла резки" выше.
4. Резка со скосом
1
015251
Ослабьте рычаг и откиньте пильный диск, чтобы
отрегулировать угол скоса (см. раздел
"Регулировка угла скоса" выше). Обязательно
крепко затяните рычаг, чтобы обеспечить
выбранный угол скоса. Закрепите
обрабатываемую деталь с помощью тисков.
Убедитесь, что каретка полностью вытянута
назад по направлению к оператору. Включите
инструмент, когда диск ничего не касается, и
подождите,
пока диск не достигнет полной
скорости. Затем осторожно опустите рукоятку в
полностью опущенное положение, прилагая
давление параллельно диску, и ДВИГАЙТЕ
КАРЕТКУ К НАПРАВЛЯЮЩЕЙ ЛИНЕЙКЕ ДЛЯ
РАЗРЕЗА ОБРАБАТЫВАЕМОЙ ДЕТАЛИ. По
завершении резки, отключите инструмент и
ПОДОЖДИТЕ, ПОКА ДИСК НЕ ОСТАНОВИТСЯ
ПОЛНОСТЬЮ, перед тем, как возвратить диск в
полностью поднятое положение.
ПРЕДУПРЕЖДЕНИЕ:
• Всегда следите за тем, чтобы диск опускался в
направлении скоса при выполнении распилов
со скосом. Держите руки вдали от направления
движения пильного диска.
• При выполнении резки со скосом, может
произойти то, что отпиленная деталь будет
упираться в боковую часть диска. Если поднять
диск, когда он еще вращается, эта деталь
может зацепиться за диск, в результате чего
произойдет разброс фрагментов, и это опасно.
Диск следует поднимать ТОЛЬКО после того,
как диск полностью остановится.
• При нажатии на рукоятку, прилагайте давление,
параллельное диску. Если давление не будет
параллельным диску при выполнении резки,
угол диска может сместиться, что приведет к
снижению точности резки.
1.
Крепежный блок
(дополнительная
принадлежность)
1. Два зажимных
винта
крепления
подвижной
стойки
2. Крепежный
блок
(дополнительная
принадлежность)
