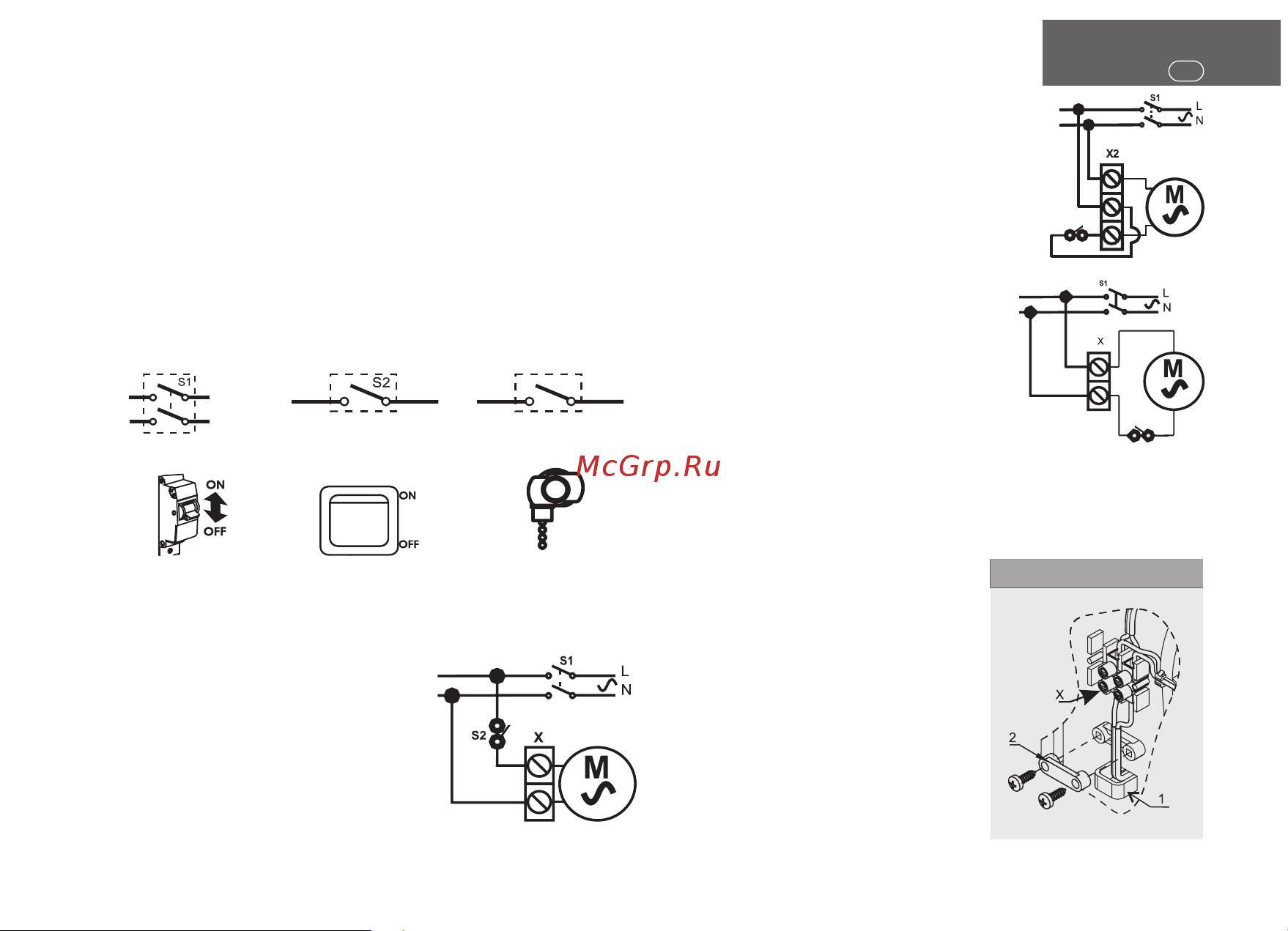

![Auramax A 5 [19/32] Опциялардың шартты белгілері](/views2/1916703/page19/bg13.png)
KZ
19
ОПЦИЯЛАРДЫҢ ШАРТТЫ БЕЛГІЛЕРІ
ҚҰРАСТЫРЫП ОРНАТУ МЕН ІСКЕ ҚОСУ ҮШІН
ДАЙЫНДАУ
AURAMAX желдеткіштері желдету ауа өткізгіштерімен және дербес түрде
орнатылып қойыла алынады. AURAMAX желдеткіштері қабырғаларға
орнату үшін мақсатталған.
AURAMAX желдеткіштердің орнатылуы желдету ауа өткізгіштерімен және
дербес түрде, тегіс тік үстілері үстінен, және бұйымды бұрама шегелер
арқылы орнату үшін жеткілікті қаттылығы бар үстілер үстінен өткізіледі.
Орнатылатын монтаждық үстілердің тік және көлденең бағыттары
бойынша ұйғарынды ауытқу аумағы: ±0,5 мм.
S3
S1 қорғау автоматтың
схемадағы белгіленуі
S1 қорғау автоматы
S2 сыртқы өшіргіші
Ішіне құрастырылған S3
айырғыш (тартпалы айырғышы)
S2 сыртқы өшіргіштің
схемадағы белгіленуі
S3 құрастырылған айы-
рғыштың белгіленуі
ERA ЖЕЛДЕТКІШТЕРІН ҚОСУ БОЙЫНША НЕГІЗГІ
СХЕМАЛАРЫ
1ші схема
Желдеткіштерді іске қосу (базалық нұсқа)
X-клемма тақтасы, 2 жұп
2ші схема
-02 опциясымен (тартпалы айырғыш) жабдықталған
желдеткіштерді іске қосу
X-клемма тақтасы, 3 жұп
3ші схема (A / D үлгісі үшін
)
-02 опциясымен (тартпалы айырғыш)
жабдықталған желдеткіштерді іске қосу,
X-клемма тақтасы, 2 жұп
AURAMAX ЖЕЛДЕТКІШТЕРІН ЖЕЛІГЕ ҚОСУ БОЙЫНША
МОНТАЖДЫҚ СХЕМАЛАР
Желдеткіштерді желіге қою реті 1-8 суреттерінде көрсетілген
OPTIMA (1ші сурет)
• декоративтік қорғау тақташасын шығарып
алыңыз;
• желі cымын желдеткіш тұрқысындағы (1)
кабелдерге арналған саңылауы арқылы
өткізіңіз;
• сымдар оқшаулауын 5-7 мм ұзындығында
шешіңіз;
• сымдарды X клемма тақтасына енгізіп,
оларды бұрама арқылы қыстырыңыз;
• сымдарды кабель қысқыш (2) көмегімен
бекітіп алыңыз;
•декоративтік тақтасының бекіткіштерін
тұтқадағы саңылаулармен біріктіріңіз;
• тақтаны бұрамамен бекітіңіз.
220-240В
S3
220-240В
220-240В
S3
1ші сурет
OPTIMA
