![Auramax VP 4, D 100 90-00039 [20/32] A d 02 опциясы](/img/pdf.png)
Auramax VP 4, D 100 90-00039 [20/32] A d 02 опциясы

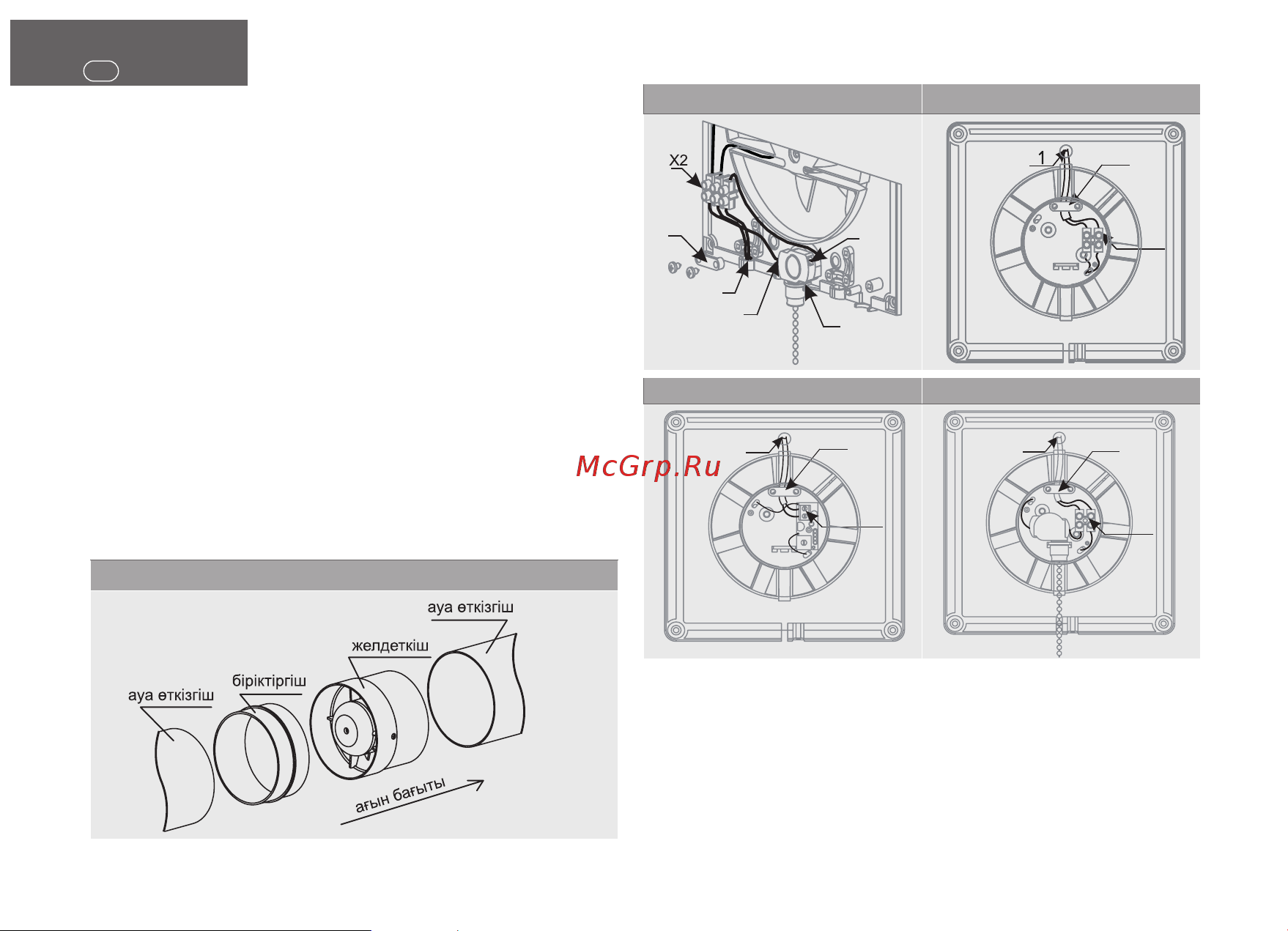

![Auramax A 5 [20/32] A d 02 опциясы](/views2/1916703/page20/bg14.png)
KZ
20
OPTIMA
-02 опциясы
(2ші сурет
)
• желдеткіштердің декоративтік беттік тақтасын шығарып алыңыз;
• S3 айырғышын желдеткіш тұрқысына орнатыңыз;
• қада ұштарын (3) S3 айырғышын енгізіп, сымдарды біріктіріп қосыңыз;
• желі сымын желдеткіш тұрқысындағы мен кабелді өткізу үшін арналған саңылауынан (1) өткізіңіз;
• сымдар оқшаулауын 5-7 мм ұзындығында шешіңіз;
• сымдарды Х2 клемма тақтасына енгізіп, оларды бұрама арқылы қыстырыңыз;
• сымдарды қысқыш (2) көмегімен бекітіп алыңыз;
• декоративтік тақтасының бекіткіштерін тұрқыдағы саңылаулармен үйлестіріп бұрамамен бекітіңіз;
4ші сурет
A / D (AT опциясы)
5ші сурет
A / D (-02 опциясы)
2ші сурет
OPTIMA (-02 опциясы)
3ші сурет
A / D
2
1
3
3
2
1
S3
1
3
3
2
6ші сурет
VP
22
X
A / D (
3 шы - 5ші суреттер
)
• декоративтік беттік тақтасын шығарып алыңыз;
• сымдар оқшаулауын 5-7 мм ұзындығында шешіңіз;
• сымды желдеткіш тұрқысындағы саңылау (1) арқылы мен кабелді өткізу үшін арналған
жерінен өткізіңіз;
• сымдарды Х клемма тақтасына енгізіп, оларды бұрама арқылы қыстырыңыз;
сымдарды қысқыш (2) көмегімен бекітіп алыңыз;
• декоративтік қорғау панелінің бекіткіштерін тұрқыдағы саңылаулармен біріктіріп, тақтаны,
тұрқыға қарағанда, сағат
• декоративтік тақтасының бекіткіштерін тұрқыдағы саңылаулармен үйлестіріп алып бекітіңіз;
• панельвинт бұрамасымен бекітіңіз.
VP (
6 шы - 8ші суреттер
)
• қорғау қақпағын шығарып алыңыз;
• желі cымын желдеткіш тұрқысындағы (1) кабелдерге
• арналған саңылауы арқылы өткізіңіз;
• ымдар оқшаулауын 7-8 мм ұзындығында шешіңіз;
• сымдарды Х клемма тақтасына енгізіп, оларды бұрама арқылы қыстырыңыз;
• сымдарды кабелдік қысқыш (2) көмегімен бекітіп алыңыз;
• қорғау қақпағын орнына қайта орнатыңыз.
VP сериясының желдеткіштері диаметрлері түрлі болған кіру және шығу келте құбырларымен, ауаны
айдау жағынан сорып тарту және ауа өткізгіш жақтарынан ауа таратушыларды лайықты көлемі бар
ернемекпен біріктіріп қоса алу үшін, жабдықталған.
