Auramax VP 4, D 100 90-00039 [25/32] Монтажные схемы подключения к сети

Auramax A 5 [25/32] Монтажные схемы подключения к сети

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики

A 4

A 5

A 6

B 4

B 5

C 4

C 5

D 4

D 5

D 6

OPTMA 4

OPTIMA 5

RF 4

RF 5

RF 150

RF 6

VP 4

VP 5

VP 150

VP 6

Диаметр фланца (мм)

100 125 150 100 125 100 125 100 125 150 100 125 100 125 150 160 100 125 150 160

Производительность (м

/час) 90 140 250 100 190 70 120 90 140 250 97 183 107 190 280 300 107 190 280 300

Потребляемая мощность (Вт) 14 16 16 14 16 14 16 14 16 16 14 14 14 18 22 22 14 18 22 22

Уровень шума (дБ) 35 36 38 35 36 35 36 35 36 38 35 36 35 36 37 38 35 36 37 38

Масса нетто (кг), не более

0,50 0,60 0,72 0,45 0,65 0,45 0,65 0,50 0,60 0,72 0,44 0,50 0,45 0,55 0,85 0,90 0,31 0,41 0,60 0,66

Вентиляторы предназначены для подключения к сети переменного тока напряжением 220-240 V частотой 50/60 Hz.

Характеристики указаны при частоте переменного тока 50Гц. Характеристики с частотой переменного тока 60Гц уточняйте у производителя.

УСТАНОВКА И ПОДГОТОВКА К РАБОТЕ

Вентиляторы AURAMAX монтируются как с вентиляционными воздуховодами,

так и самостоятельно. Вентиляторы AURAMAX предназначены для настенного

монтажа.

Монтаж вентиляторов AURAMAX осуществляется как c вентиляционными

воздуховодами, так и самостоятельно на ровную вертикальную поверхность,

достаточной жесткости для установки изделия при помощи шурупов. Допустимое

отклонение монтажной поверхности по вертикали ±0,5 мм.

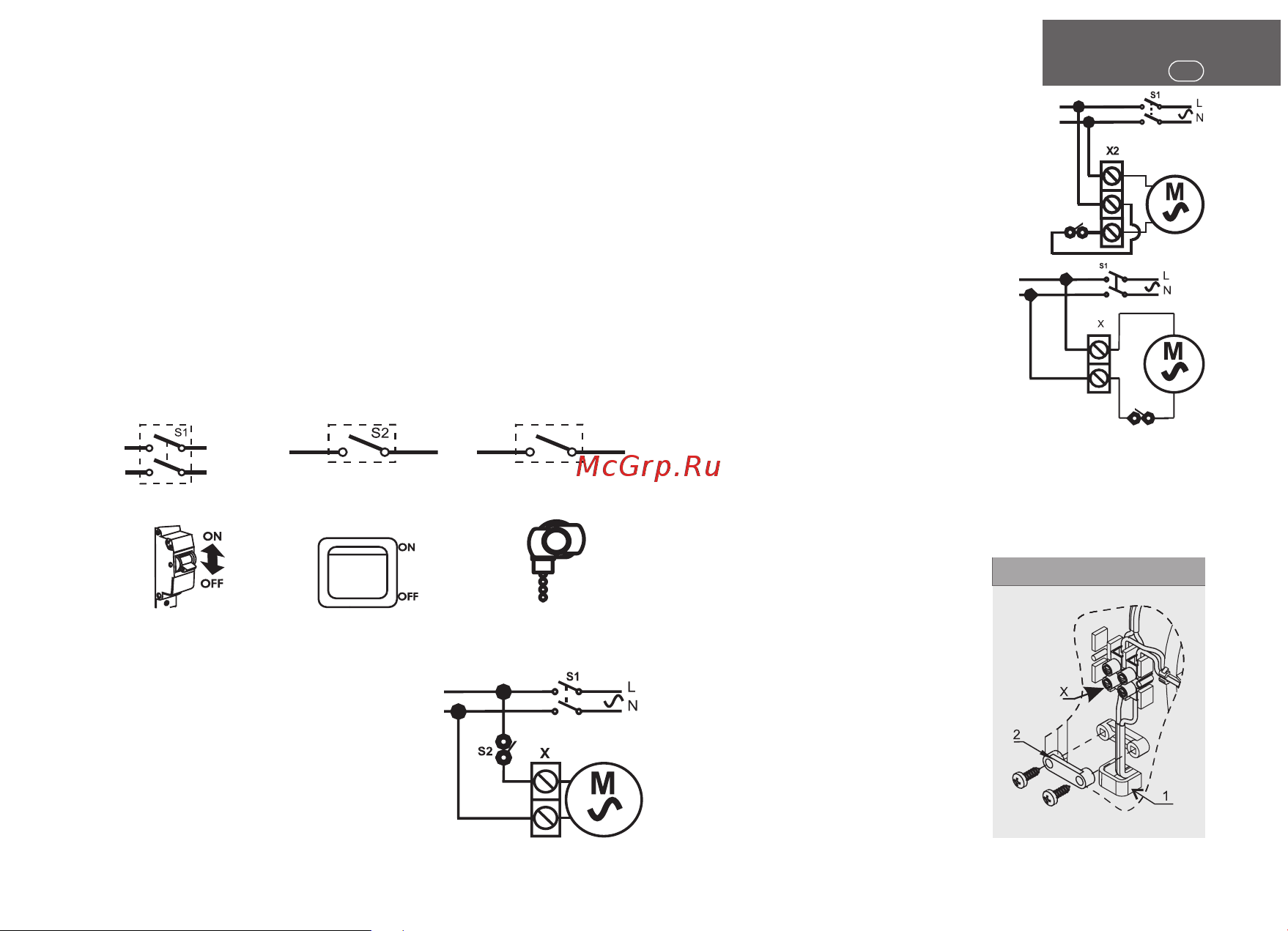

Принципиальные схемы подключения

вентиляторов ERA

Схема 1

Подключения вентиляторов (базовая модель)

X - клеммная колодка, 2 пары

Схема 2

Подключения вентиляторов оснащённых опцией - 02

(тяговый выключатель).

X2 - клеммная колодка, 3 пары

Схема 3 (для моделей A / D)

Подключения вентиляторов, оснащённых

опцией - 02 (тяговый выключатель).

X - клеммная колодка, 2 пары

Монтажные схемы подключения к сети

вентиляторов AURAMAX

Подключение вентилятора к сети показано на Рис. 1-8

OPTIMA (рис. 1)

• снять декоративную лицевую панель

• провести сетевой провод через кабельное от-

верстие 1 в корпусе вентилятора

• снять изоляцию проводов на длине 5-7 мм

• вставить провода в клеммник Х, зажать их

винтами

• закрепить провода при помощи кабельного

зажима 2

• совместить фиксаторы декоративной панели с

пазами в корпусе.

• закрепить панель винтом

Обозначение автомата

защиты S1 на схеме

Автомат защиты S1

Внешний выключатель S2

Выключатель

встроенный S3

(тяговый выключатель)

Обозначение внешнего

выключателя S2 на схеме

Обозначение встроенного

выключателя S3 на схеме

220-240В

Рис.1

OPTIMA
