OPTIMA

Опция -02 (рис. 2)

• снять декоративную лицевую панель вентиляторов

• установить выключатель S3 на корпус вентилятора

• присоединить провода, вставив штыревые наконечники 3 к выключателю S3

• провести сетевой провод через кабельное отверстие 1 в корпусе вентилятора

• снять изоляцию проводов на длине 5-7 мм

• вставить провода в клеммник Х2, зажать их винтами, закрепить провода при

помощи кабельного зажима 2

• совместить фиксаторы декоративной панели с пазами в корпусе, закрепить

винтом.

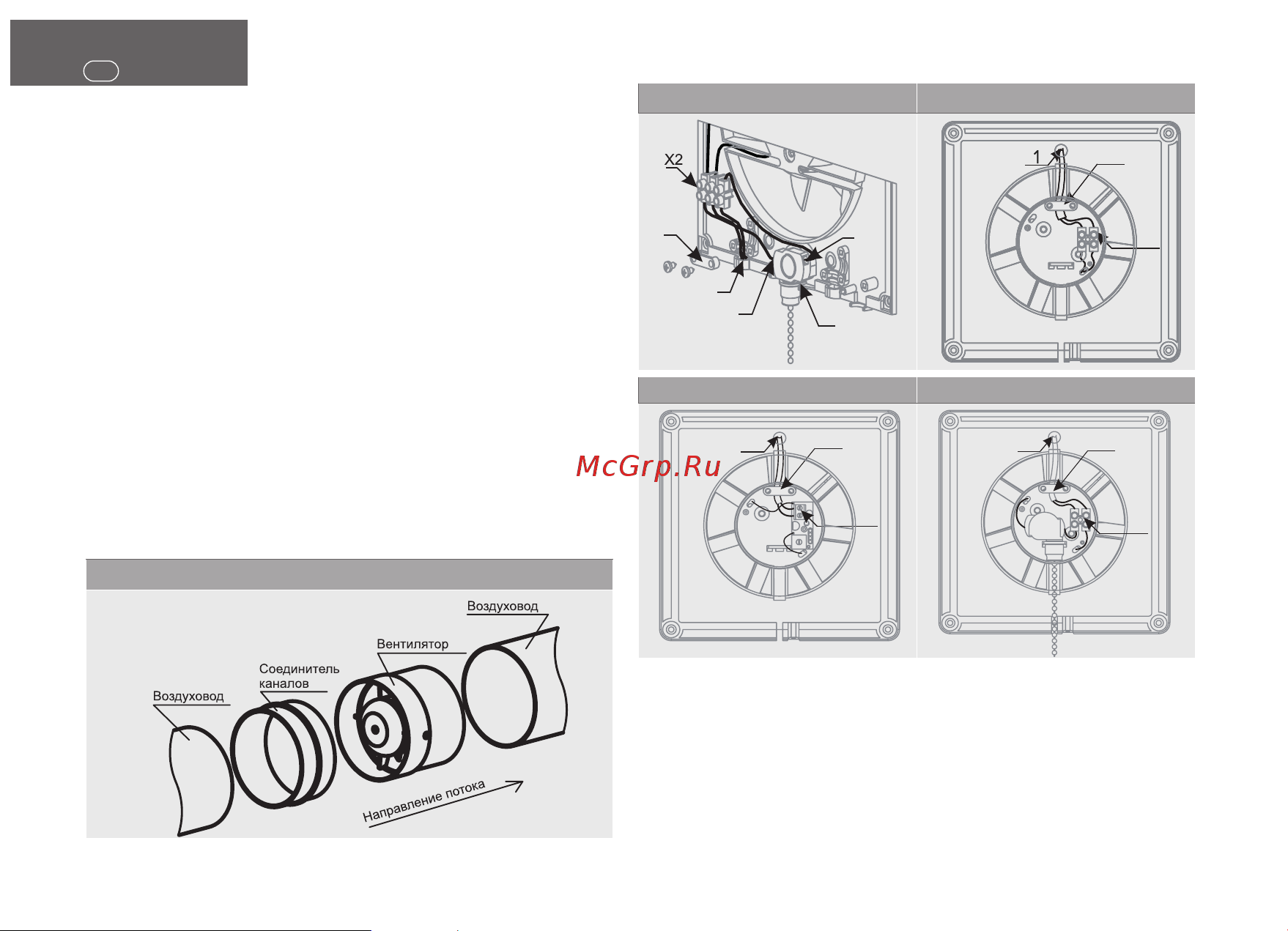

Рис.4 A / D (Опция AT) Рис.5 A / D (Опция -02)

Рис.2 OPTIMA (Опция -02) Рис.3 A / D

Рис.6 VP

A / D (рис. 3-5)

• снять декоративную лицевую панель;

• снять изоляцию проводов на длине 5-7 мм;

• провести сетевой провод через кабельное отверстие 1 в корпусе

вентилятора и кабельный ввод;

• вставить провода в клеммник Х, зажать их винтами;

• закрепить провода при помощи кабельного зажима 2;

• совместить фиксаторы декоративной панели с пазами в корпусе;

• закрепить панель винтом

VP (рис. 6-8)

• Провести провод через отверстие 1 в корпусе вентилятора;

• Снять изоляцию проводов на длине 7-8 мм;

• Вставить провода в клеммник Х, зажать их винтами;

• Закрепить провода при помощи зажима 2;

• Установить защитную крышку на место.

Вентиляторы серии VP имеют разные диаметры входного и выходного патрубков для

возможности присоединения воздухораспределителей с фланцем соответствующего

диаметра со стороны всасывания и воздуховодов со стороны нагнетания.
