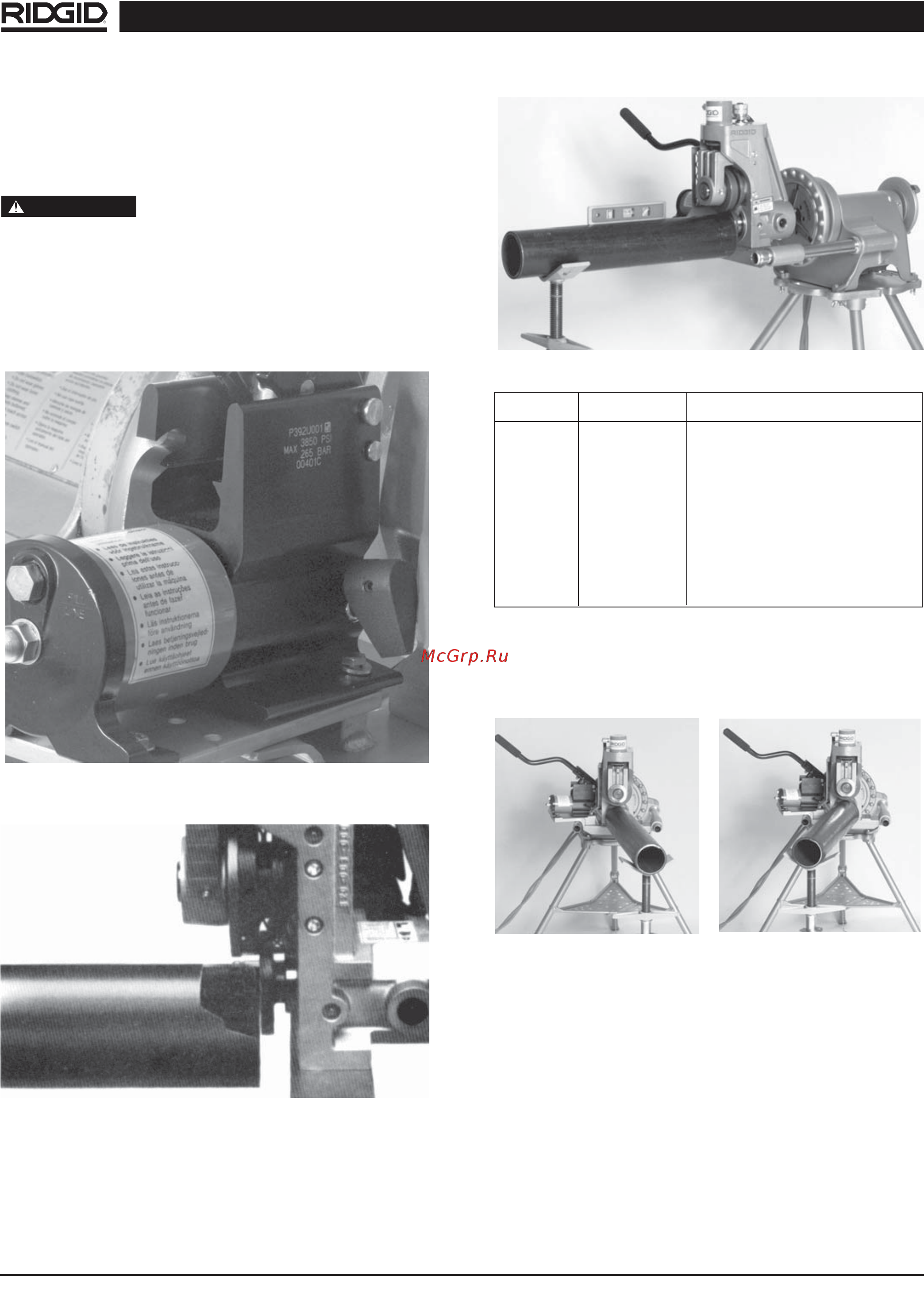

Компания Ridge Tool10
Установка трубы
1.Трубы, длина которых превышает максимальные значе-
ния, указанные в таблице А, следует ставить на 2
опоры. Вторую опору следует разместить на расстоя-
нии 3/4 длины трубы от желобонакатчика.
Отсутствие достаточной поддержки
трубы может привести к опрокидыва-
нию оборудования или падению трубы.
2. Поднимите кожух верхнего накаточного ролика, пе-
реведя расцепляющий рычаг насоса в положение
RETURN (от оператора). (Рисунок 9)
3. Подведите трубу и опору к желобонакатчику, убе-
дившись, что труба находится вровень с фланцем
ведущего ролика (рисунок 10).
Рисунок 9 – Крупный план расцепляющего рычага
на насосе 918
Рисунок 10 – Крупный план трубы напротив фланца
ведущего ролика
4. Выровняйте трубу, регулируя трубную опору.
(Рисунок 11)
5. Слегка сместите трубу и опору (примерно 1/2° от опе-
ратора или к оператору, как показано ниже:
Рисунок 11 – Выравнивание трубы на трубной опоре
и желобонакатчике
ВНИМАНИЕ! В положении FOR сместите трубу на 1/2° от
оператора. (Рисунок 12)
ВНИМАНИЕ! В положении REV сместите трубу на 1/2° к
оператору. (Рисунок 13)
Регулировка глубины желобка
ВНИМАНИЕ! Из-за различных характеристик труб, прове-
рочный желобок следует выполнять при
установке или изменении размеров труб.
Пронумерованной ручкой регулировки глу-
бины следует пользоваться для каждой новой
трубы.
1. Подайте верхний накаточный ролик, переведя рас-
цепляющий рычаг насоса в положение ADVANCE (к
оператору), и держите рукоятку, пока верхний нака-
точный ролик не войдет в контакт с трубой.
Рисунок 12 – Смещение
трубы на 918 в положе-
нии FORWARD
Рисунок 13 – Смещение
трубы на 918 в положе-
нии REVERSE
Осн-е Положение Угол
300 REV 1/2° к оператору
300 FOR 1/2° от оператора
1822 FOR 1/2° от оператора
1224 REV 1/2° к оператору
1224 FOR 1/2° от оператора
535 REV 1/2° к оператору
535 FOR 1/2° от оператора
ВНИМАНИЕ
