Рисунок 20 – Снятие ведущего вала
4. Установка сплошного ведущего вала:
• Установите новый ведущий вал.
• Установите контргайку подшипника ведущего вала
текстом наружу.
• Вручную вращайте ведущий вал, надавливая на
штифт замка шпинделя, пока штифт не войдет в
стопорное отверстие в ведущем вале.
• После фиксации шпинделя используйте накидной
ключ, чтобы затянуть контргайку подшипника веду-
щего вала.
• Перестаньте давить на штифт замка шпинделя,
чтобы он вышел из отверстия.
5. Установка накаточного ролика:
• Полностью поднимите кожух верхнего ролика, уста-
новите ведущий вал, затем вставьте накаточный
ролик в верхний ролик в сборе и полностью вставьте
вал верхнего ролика через подшипники и накаточный
ролик.
• Вкрутите установочный винт накаточного ролика в
стопор на валу верхнего ролика.
6. С помощью шприца для смазки смажьте ведущий вал
через фитинг со стороны желобонакатчика.
Снятие и установка наборов
роликов с ведущими валами из
двух частей (1” , 1 1/4” – 1 1/2” ,
2”– 6” из меди)
1. Рекомендуется снять желобонакатчик 918 с силового
привода или станка и установить его на верстак вер-
тикально. Если подходящее рабочее место
отсутствует, наборы роликов можно заменить, пока
желобонакатчик находится на станке.
Будьте внимательны, чтобы желобо-
накатчик не соскользнул с опорных
рычагов силового привода 300.
2. Снятие накаточного ролика:
• Полностью поднимите кожух верхнего ролика, пе-
реведя расцепляющий рычаг насоса в положение
RETURN от оператора.
• Ослабьте установочный винт накаточного ролика
(рисунок 17). Возьмитесь за накаточный ролик и сни-
мите верхний вал и накаточный ролик с
желобонакатчика (рисунок 18).
3. Снятие ведущего вала:
• Вручную вращайте ведущий вал, надавливая на
штифт замка шпинделя, пока штифт не войдет в
стопорное отверстие в ведущем вале.
• Когда зажим шпинделя закрыт, ключом ослабьте
затяжной болт (рисунок 21).
• Выбейте затяжной болт деревянным молотком,
чтобы снять ведущий ролик с ведущего вала.
• Выкрутите затяжной болт из ведущего ролика, сни-
мите ведущий ролик.

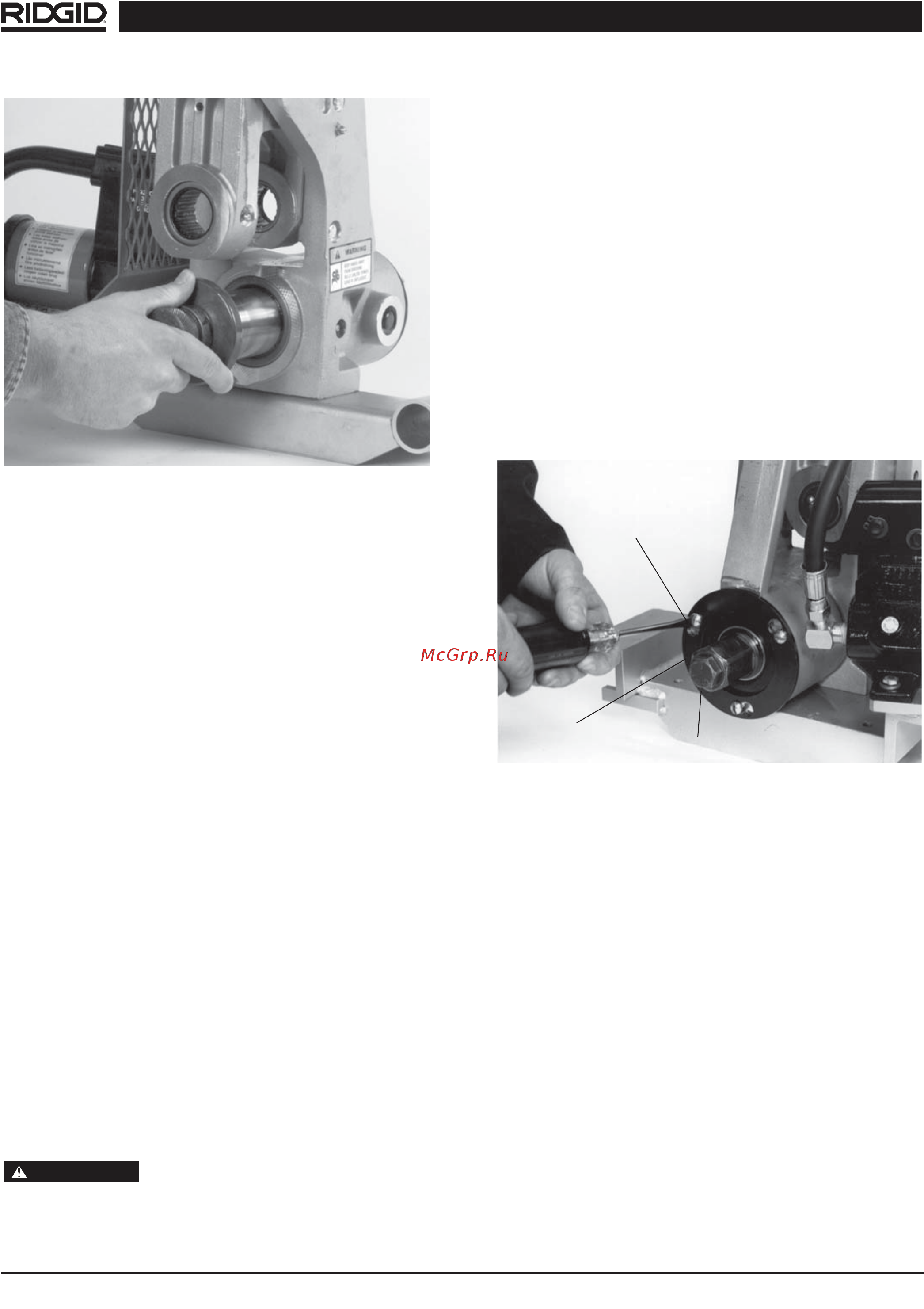

Рисунок 21 – Ослабление затяжного болта и винтов
удерживающей пластинки
4. Установка нового ведущего вала:
• Установите новый ведущий вал и вручную затяните
затяжной болт.
• Вручную вращайте ведущий вал/ведущий ролик, на-
давливая на штифт замка шпинделя, пока штифт
не войдет в стопорное отверстие в ведущем вале.
• Когда зажим шпинделя закрыт, ключом ослабьте
затяжной болт.
• Перестаньте давить на штифт замка шпинделя,
чтобы он вышел из отверстия.
5. Установка накаточного ролика:
• Полностью поднимите кожух верхнего ролика, уста-
новите ведущий вал, затем вставьте накаточный
ролик в верхний ролик в сборе и полностью вставьте
вал верхнего ролика через подшипники и накаточный
ролик.
• Вкрутите установочный винт накаточного ролика в
стопор на валу верхнего ролика.
6. С помощью шприца для смазки смажьте ведущий вал
через фитинг со стороны желобонакатчика.
Компания Ridge Tool 13
Ослабьте винты
Задний подшипник
удерживается пла-
стинкой
Затяжной болт
ВНИМАНИЕ
Желобонакатчик № 918
