Ridgid 918 57092 [14/22] Снятие и установка накаточного ролика и ведущего вала

Ridgid 918 [14/22] Снятие и установка накаточного ролика и ведущего вала

3. Снятие сплошного ведущего вала:

• Вручную вращайте ведущий вал, надавливая на

штифт замка шпинделя, пока штифт не войдет в сто-

порное отверстие в ведущем вале.

• После фиксации шпинделя используйте накидной

ключ, чтобы снять контргайку подшипника ведущего

вала (рисунок 19).

• Перестаньте давить на штифт замка шпинделя, чтобы

он вышел из отверстия.

• Снимите ведущий вал (рисунок 20).

Рисунок 19 – Использование замка шпинделя и сня-

тие контргайки ведущего вала

Компания Ridge Tool12

Советы по накатке для № 918

1. Если труба "уходит" от ведущего ролика, увеличьте

смещение. (Рисунки 12 и 13)

2. Если фланец ведущего ролика царапает конец трубы,

уменьшите смещение.

3. Если у трубы слишком большой раструб, опустите

конец трубы до уровня желобонакатчика.

4. Если труба качается и/или "уходит" от ведущего ро-

лика, поднимите конец трубы до уровня

желобонакатчика.

5. На короткие трубы (менее 91 см) следует слегка на-

давливать, чтобы сохранить смещение 1/2 градуса.

Накатка желобков на короткие трубы

1. Когда станок работает в направлении "вперед", на-

давите на трубу от оператора. (Рисунок 15)

2. Когда станок работает в направлении "назад", нада-

вите на трубу к оператору. (Рисунок 16)

Не пытайтесь накатывать желобки на

трубы короче 20 см. Повышается риск

попадания пальцев в накаточные ролики.

Снятие и установка накаточного

ролика и ведущего вала

ВНИМАНИЕ! Поскольку размеры желобка определяются

формой набора роликов, для накатки же-

лобков на следующие трубы требуются

особые наборы желобков:

• Трубы 2” – 6” сортамента 10

• Трубы 8” – 12” сортамента 10

• Трубы 8” сортамента 40

• Медные трубы 2” – 6” (тип K, L, M, DWV)

• Трубы 1” сортамента 10 и 40

• Трубы 1 1/4” – 1 1/2 сортамента 10/40

Убедитесь, что силовой привод или

станок отключены от источника пи-

тания до замены набора роликов или снятия

желобонакатчика.

При снятии роликов и валов убеди-

тесь, что они находятся на опоре.

Снятие и установка наборов накаточных

роликов со сплошными ведущими валами

(2” – 6”, 8” – 12”)

1. Рекомендуется снять желобонакатчик 918 с силового

привода или станка и установить его на верстак вер-

тикально. Если подходящее рабочее место отсутствует,

наборы роликов можно заменить, пока желобонакат-

чик находится на станке.

Будьте внимательны, чтобы желобо-

накатчик не соскользнул с опорных

рычагов на силовом приводе 300.

2. Снятие накаточных роликов

• Полностью поднимите кожух верхнего ролика, пере-

ведя расцепляющий рычаг насоса в положение

RETURN от оператора.

• Ослабьте установочный винт накаточного ролика

(рисунок 17). Возьмитесь за накаточный ролик и сни-

мите верхний вал и накаточный ролик с

желобонакатчика (рисунок 18).

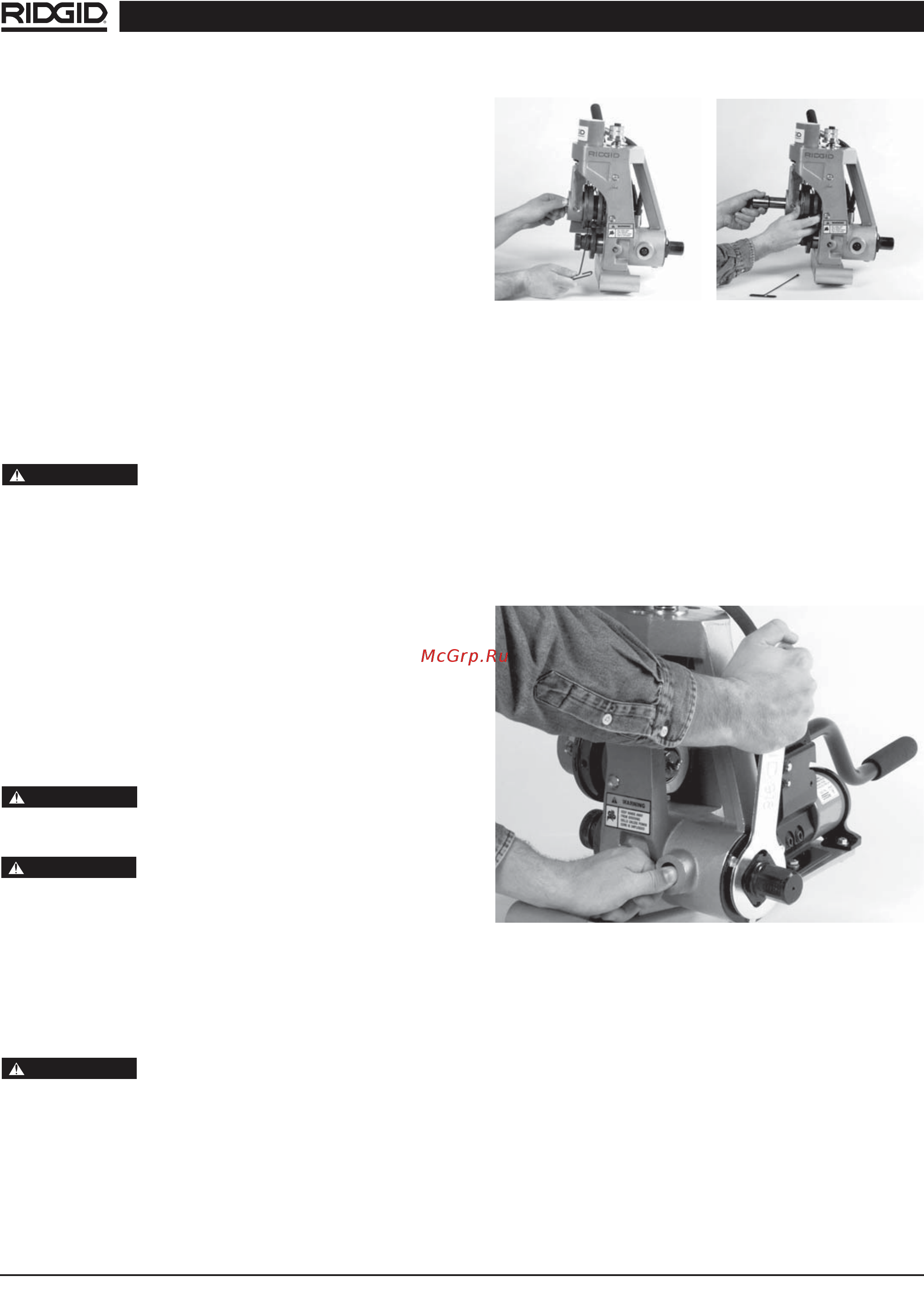

Рисунок 17 – Ослабление

установочного винта на-

каточного ролика

Рисунок 18 – Снятие

удерживающего вала и

накаточного ролика

ВНИМАНИЕ

ВНИМАНИЕ

ВНИМАНИЕ

ВНИМАНИЕ

Желобонакатчик № 918
