Эксплуатация стабилизатора
NOTE! После регулировки стабилизатора под выбран-
ный диаметр трубы, его повторная регулировка не
требуется.
1. Установите трубу на ведущий ролик желобонакат-
чика 918.
2. Правильно установите трубу, чтобы она находилась
вровень с фланцем ведущего ролика.
3. Включите гидравлический насос и двигайте накаточ-
ный (верхний) ролик вниз, пока он не коснется трубы.
4. Затягивайте ролик стабилизатора, пока он не кос-
нется трубы. Затяните стабилизатор на один полный
оборот после касания заготовки (рисунок 23).
Не тянитесь через трубу для регули-
ровки стабилизатора.
ВНИМАНИЕ! Если труба "уходит" от ведущего вала, за-
тяните стабилизатор на 1/2 оборота.
Не используйте стабилизатор/кронштейн патрубка на тру-
бах короче 20 см. Повышается риск попадания пальцев в
накаточные ролики.
Компания Ridge Tool 15

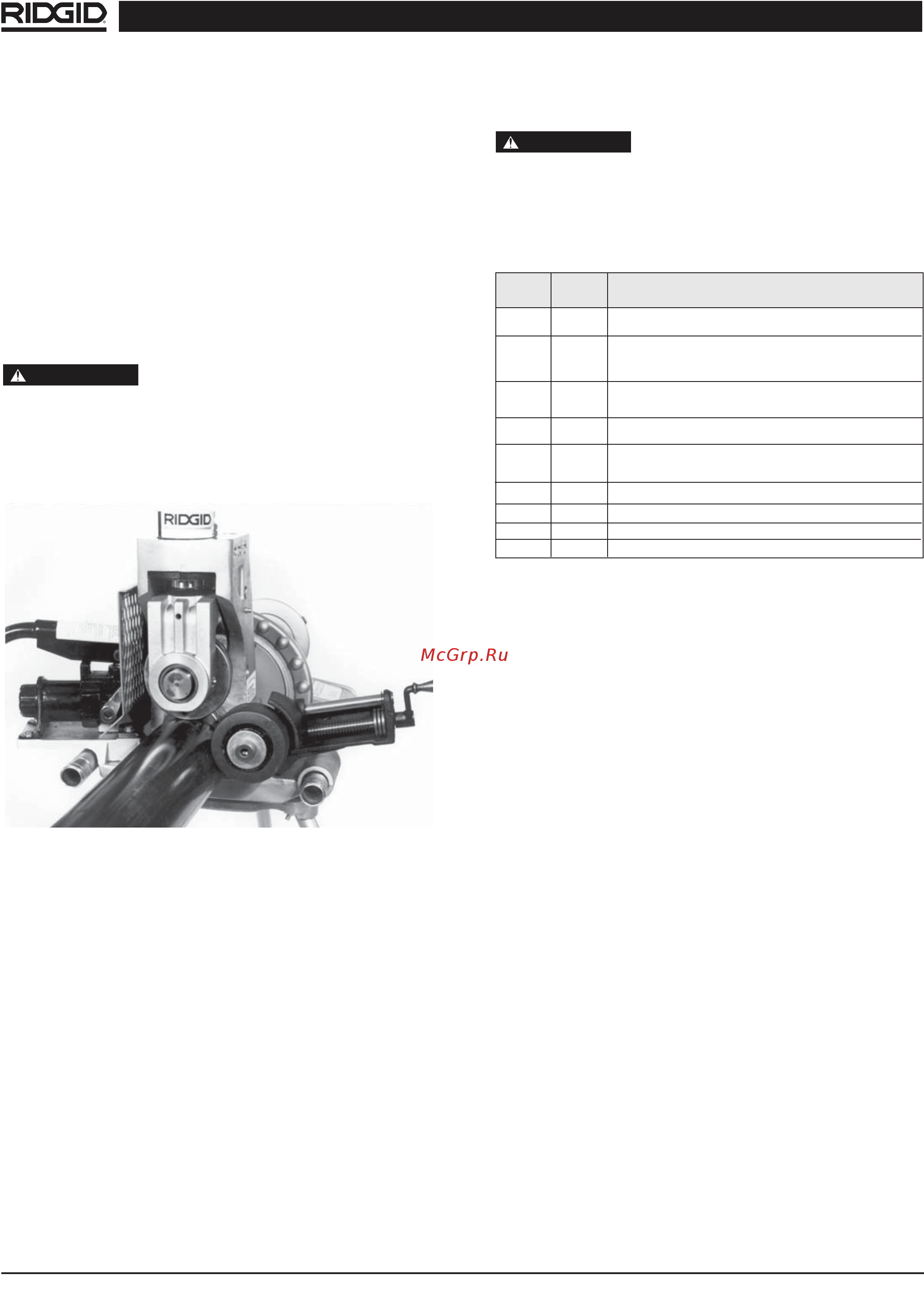

Рисунок 23 – Расположение стабилизатора
Принадлежности
Для желобонакатчика 918 предна-
значены только следующие изделия
RIDGID. Прочие принадлежности, предназначенные для
других инструментов, могут стать опасными при исполь-
зовании вместе с данным желобонакатчиком.
Во избежание серьезных травм используйте только пе-
речисленные ниже принадлежности.
ВНИМАНИЕ! Набор роликов состоит из накаточного ро-
лика и ведущего ролика.
Принадлежности модели 918
48405 —
Артикул
№
модели
Набор роликов для труб 4 – 8 сортамента 40,
включая ящик для инструментов
Набор роликов для труб 1 1/4 – 1 1/2 сортамента
10/40. В ящик для инструментов входят ведущий
вал, болт и инструменты
—
48407
Набор роликов для труб 4 – 1 сортамента 10/40 и
труб 11/4 – 11/2 сортамента 10/40. В ящик для ин-
струментов входят ведущий вал, болт и инструменты
—
48412
Набор роликов для медных труб (2 - 6 ), тип K, L, M
и DWV
Стабилизатор 1 - 12 для накатки желобков на па-
трубки. Для 918 с монтажным набором 300 или для
918-I
Ящик для инструментов
Дюймовая лента для измерения диаметра
Метрическая лента для измерения диаметра
Опоры для труб (см. каталог Ridge Tool)
—
—
—
—
—
48417
59992
49662
76822
76827
