Ridgid 918 57092 [16/22] Установка и эксплуатация трубного стабилизатора держателя для патрубков
![Ridgid 918 [16/22] Установка и эксплуатация трубного стабилизатора держателя для патрубков](/views2/1247966/page16/bg10.png)
Компания Ridge Tool14
Замена набора роликов со сплошным
приводным валом на ведущий вал,
состоящий из двух частей
1. Рекомендуется снять желобонакатчик 918 с силового
привода или станка и установить его на верстак вер-
тикально. Если подходящее рабочее место
отсутствует, наборы роликов можно заменить, пока
желобонакатчик находится на станке.
Будьте внимательны, чтобы желобо-
накатчик не соскользнул с опорных
рычагов на силовом приводе 300.
2. Снятие накаточного ролика:
• Полностью поднимите кожух верхнего ролика, пе-
реведя расцепляющий рычаг насоса в положение
RETURN от оператора.
• Ослабьте установочный винт накаточного ролика
(рисунок 17). Возьмитесь за накаточный ролик и сни-
мите вал верхнего ролика и накаточный ролик с
желобонакатчика (рисунок 18).
3. Замена набора роликов со сплошным приводным
валом на ведущий вал, состоящий из двух частей:
• Вручную вращайте ведущий вал, надавливая на
штифт замка шпинделя, пока штифт не войдет в
стопорное отверстие в ведущем вале.
• После фиксации шпинделя используйте накидной
ключ, чтобы снять контргайку подшипника ведущего
вала (рисунок 19).
• Перестаньте давить на штифт замка шпинделя,
чтобы он вышел из отверстия.
• Снимите ведущий вал (рисунок 20).
• Выкрутите три болта 1/4”, которые фиксируют удер-
живающую пластинку на месте, снимите подшипник
(рисунок 21).
• Вставьте ведущий вал и подшипник (для вала из
двух частей) в желобонакатчик. Установите удер-
живающую пластинку и болт, затяните болты.
• Установите новый ведущий вал и вручную затяните
затяжной болт.
• Вручную вращайте ведущий вал/ведущий ролик, на-
давливая на штифт замка шпинделя, пока штифт
не войдет в стопорное отверстие в ведущем вале.
• Когда зажим шпинделя закрыт, ключом ослабьте за-
тяжной болт.
• Перестаньте давить на штифт замка шпинделя,
чтобы он вышел из отверстия.
4. Установка накаточного ролика:
• Полностью поднимите кожух верхнего ролика, уста-
новите ведущий вал, затем вставьте накаточный
ролик в верхний ролик в сборе и полностью вставьте
вал верхнего ролика через подшипники и накаточный
ролик.
• Вкрутите установочный винт накаточного ролика в
стопор на валу верхнего ролика.
5. С помощью шприца для смазки смажьте ведущий
вал через фитинг со стороны желобонакатчика.
Установка и эксплуатация
трубного стабилизатора/
держателя для патрубков
ВНИМАНИЕ! Трубный стабилизатор/держатель для па-
трубков работает только с силовым
приводом 300. Используется для накатки
желобков на патрубки и трубы диаметром 2
1/2” – 12”.
Убедитесь, что станок отключен от
источника питания до установки ста-
билизатора/патрубка.
Установка
1. Выровняйте монтажный кронштейн на основании
желобонакатчика, чтобы отверстия для болтов в крон-
штейне совпадали с отверстиями для болтов в
основании. (Рисунок 22)
2. Установите и затяните два болта в нижней части ос-
нования желобонакатчика.

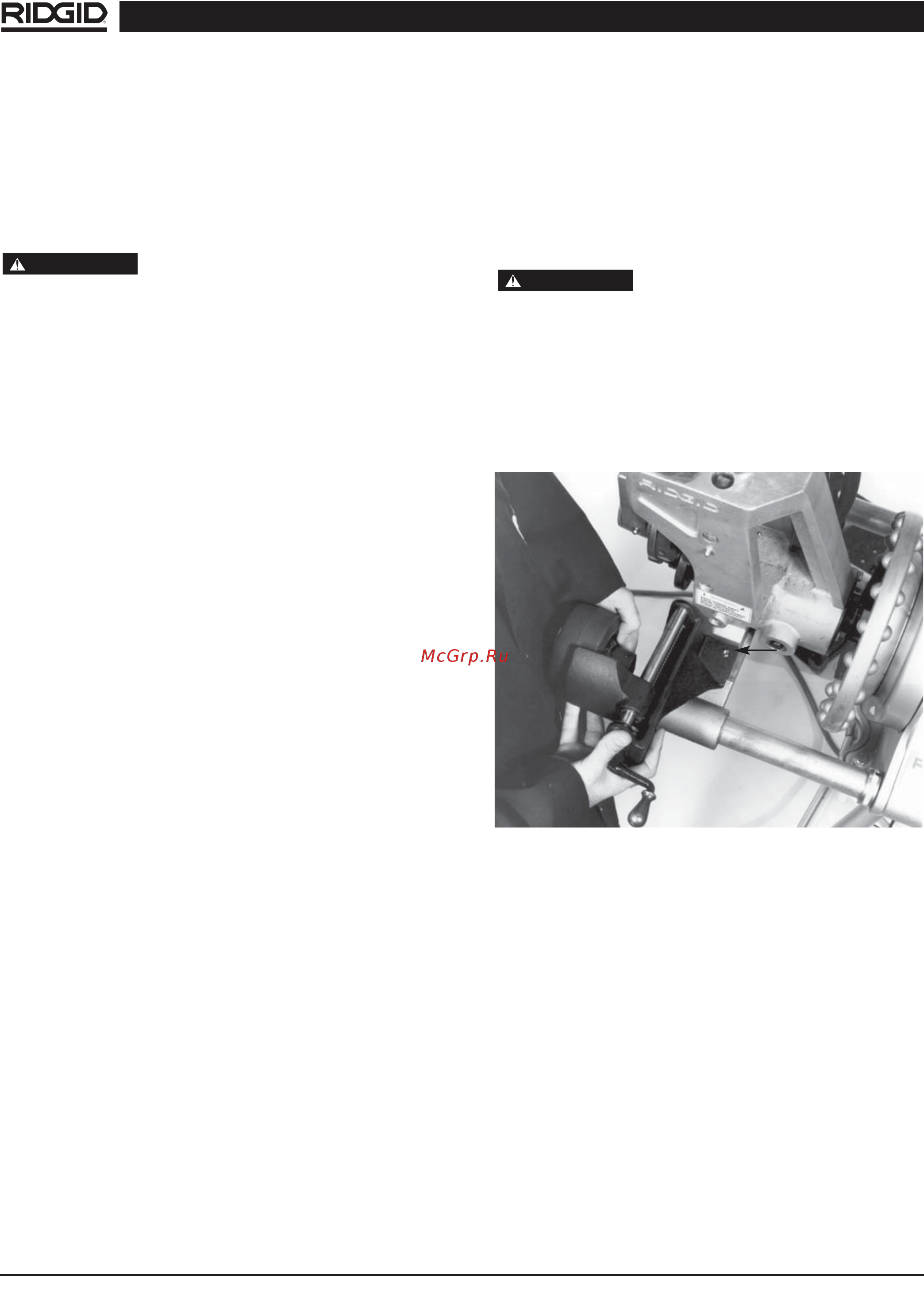

Рисунок 22 – Выровняйте отверстия для болтов в
монтажном кронштейне с отверстиями в основании
ВНИМАНИЕ
ВНИМАНИЕ
