Компания Ridge Tool 7

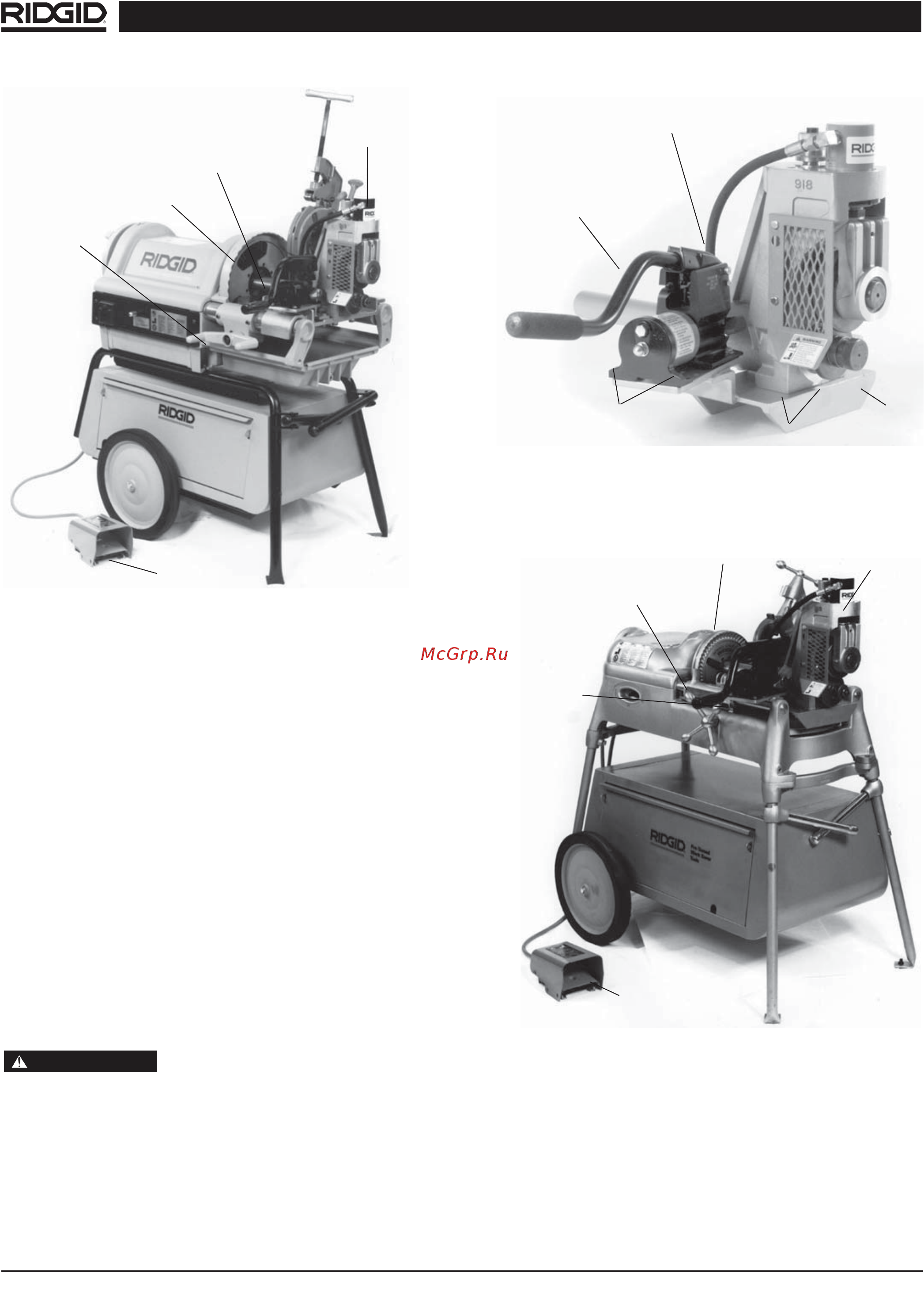

Рисунок 6 – Желобонакатчик № 918-4 на резьбона-
резном станке № 1224
Установка желобонакатчика № 918-5 на
ручной и автоматический резьбонарезные
станки № 535
Суб-сборка
1. Расположите желобонакатчик № 918 на монтажном ос-
новании, как показано на рисунке. (Рисунок 7)
2. Установите и затяните два болта 1/2” x 1 1/4” с ше-
стигранной головкой, которые прикрепляют № 918 к
монтажному основанию.
3. Установите гидравлический насос и надежно прикру-
тите 4-мя болтами 1/4” x 3/4” с шестигранной головкой.
4. Прикрепите переходник ведущего стержня к желобо-
накатчику, затянув два установочных винта.
1. Расположите суппорт перед передним патроном и по-
верните инструменты суппорта в заднее положение.
Расположите зенковку внутри го-
ловки во избежание случайного
контакта.
2. Расположите № 918-5 на дальней стороне направ-
ляющей суппорта, опустите на переднюю направляю-
щую и затяните передний патрон (рисунок 8).
3. Расположите основание так, чтобы приводной стер-
жень входил в открытый патрон.
4. Надежно затяните кулачки патрона вокруг ведущего
стержня.
Рисунок 7 – Желобонакатчик № 918 на монтажном ос-
новании резьбонарезного станка № 535
Рисунок 8 – Желобонакатчик № 918-5 на резьбона-
резном станке № 535
918-4
Суб-сборка
Ведущий стержень
Передний патрон
Суппорт
Пед. выключа-
тель
Ведущий стержень
Гидравлический
насос
Болты (4) 1/4 x 1 3/4
1/2 x 1 1/4 Болты (2)
Монтажное
основание
918-5
Суб-сборка
Передний патрон
Ведущий стержень
Суппорт
Пед. выключатель
Установка на ручной и автоматический резьбонарез-
ные станки № 535
ОСТОРОЖНО
Желобонакатчик № 918
