Компания Ridge Tool6
ВНИМАНИЕ! Опорные ножки не требуются при исполь-
зовании данных опор.
Ведущий стержень должен центриро-
ваться кулачками переднего патрона. Все
болты должны быть затянуты, а ведущий стержень должен
надежно держаться в патроне при его закрытии.

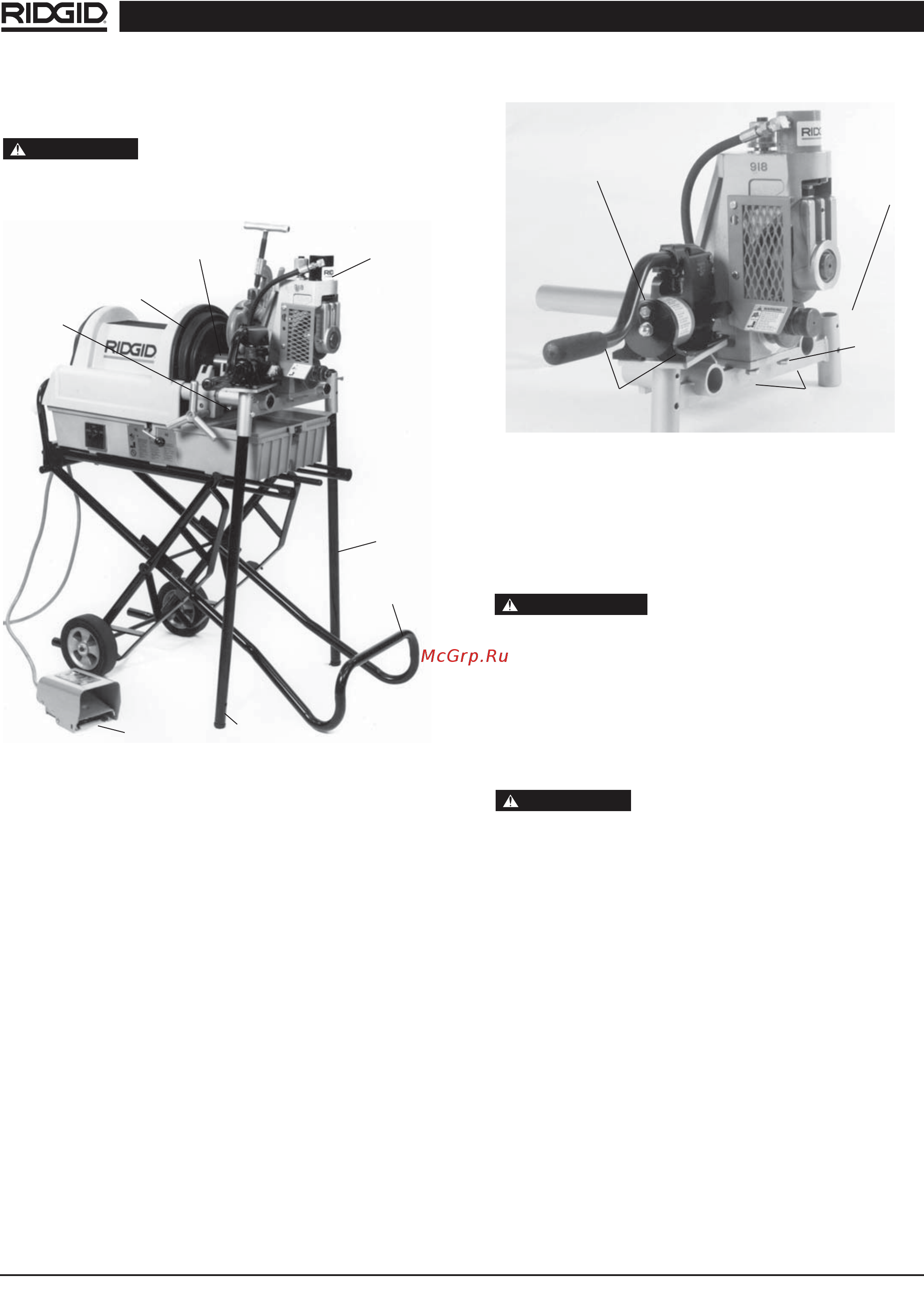

Рисунок 4 – Желобонакатчик № 918, установленный
на № 1822 с опорой № 1406
Установка желобонакатчика № 918-4 на
резьбонарезной станок № 1224
Суб-сборка
1. Выровняйте пластину для корпуса в утопленной зоне
1224.
2. Выровняйте № 918 на монтажном основании 1224.
(Рисунок 5)
3. Установите и затяните два болта 1/2” x 1 1/4” с ше-
стигранной головкой, которые прикрепляют № 918 к
монтажному основанию.
4. Прикрепите держатель насоса двумя болтами 3/8” x
1/2” с шестигранной головкой.
5. Установите гидравлический насос и прикрутите его че-
тырьмя болтами 1/4” x 3/4” с шестигранной головкой.
6. Прикрепите переходник ведущего стержня к жело-
бонакатчику, затянув два установочных винта.
Рисунок 5 – Высокомощный желобонакатчик № 918
на монтажном основании резьбонарезного станка
№ 1224
Установка на резьбонарезной станок № 1224
1. Расположите суппорт перед передним патроном и
поверните инструменты суппорта в заднее положение.
Расположите зенковку внутри го-
ловки во избежание случайного
контакта.
2. Установите № 918-4 на дальней направляющей суп-
порта и опустите на ближнюю направляющую.
(Рисунок 6)
3. Расположите основание так, чтобы приводной стер-
жень входил в открытый патрон.
4. Надежно затяните кулачки патрона вокруг ведущего
стержня.
Ведущий стержень должен центриро-
ваться кулачками переднего патрона.
Все болты должны быть затянуты, а ведущий стержень
должен надежно держаться в патроне.
Передний патрон
Пед.
выключатель
Приводной стержень
Суппорт
918-2
Суб-сборка
Гидравлический насос
1224
Монтажное
основание
Болты 1/4 x 3/4 (4 шт.)
для установки гидравли-
ческого насоса
Болты 1/2 x 1 1/4 (2 шт.)
для установки гидравли-
ческого насоса
Опорная
ножка
Опорная
ножка
1406
опора
Пластина
для кожуха
ВНИМАНИЕ
ВНИМАНИЕ
ОСТОРОЖНО
Желобонакатчик № 918
