Компания Ridge Tool 5
Во избежание серьезных травм требуется надлежа-
щая сборка желобонакатчика. Следует соблюдать
следующие процедуры:
Установка желобонакатчика № 918-1 на силовой при-
вод № 300

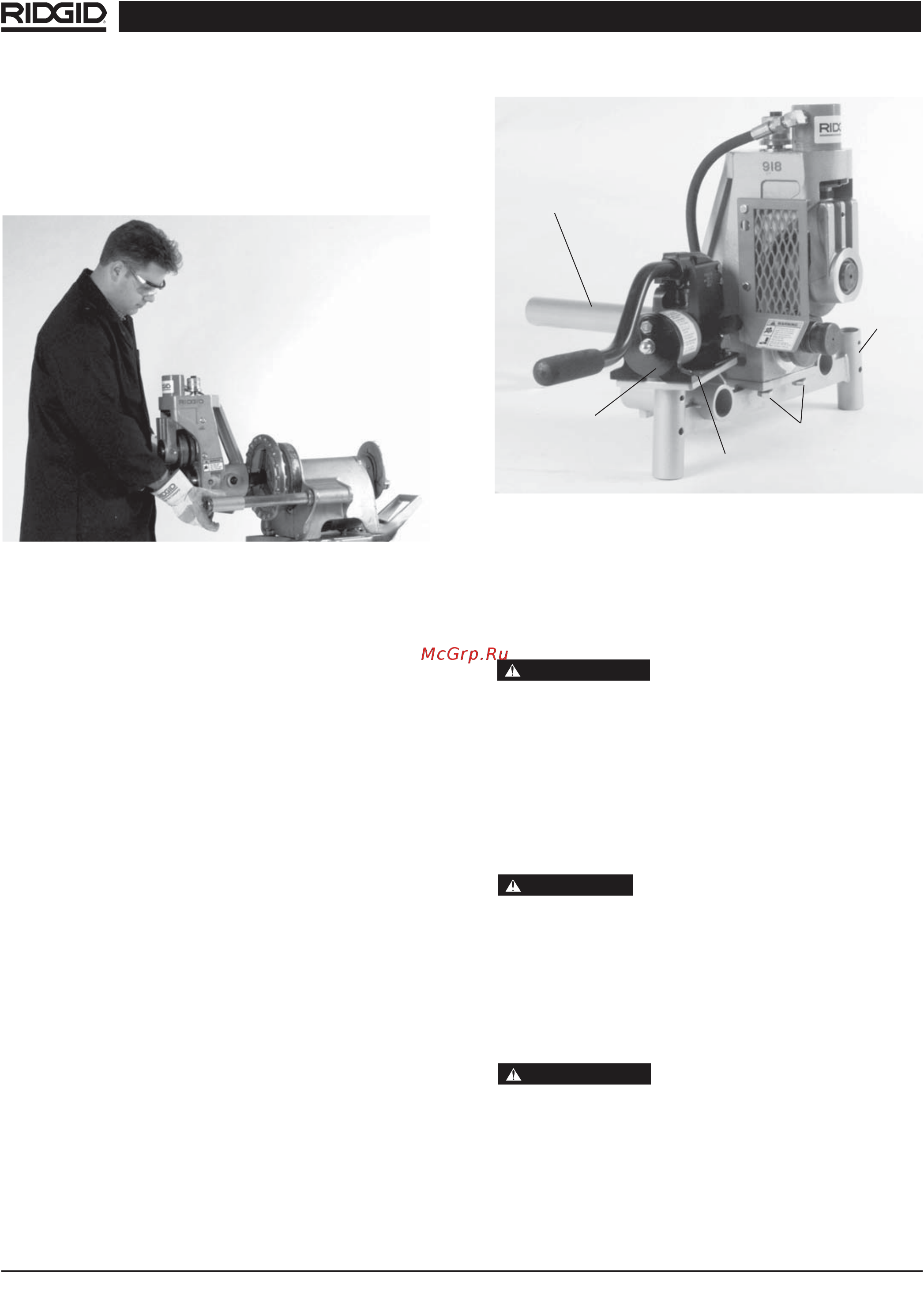

Рисунок 2 – Установка на силовой привод № 300
1. Снимите суппорт или прочие принадлежности с си-
лового привода № 300.
2. Полностью откройте передний патрон силового при-
вода.
3. Наденьте основание на опорные рычаги силового при-
вода 300. (Рисунок 2)
4. Выровняйте зазубренные срезы ведущего вала с ку-
лачками патрона силового привода № 300.
5. Закройте и затяните передний патрон.
Установка желобонакатчика № 918-2 на
резьбонарезной станок № 1822
Суб-сборка
1. Расположите желобонакатчик № 918 на монтажном
основании, как показано на рисунке 3.
2. Установите и затяните два болта 1/2” x 1 1/4” с ше-
стигранной головкой, которые прикрепляют № 918 к
монтажному основанию.
3. Установите гидравлический насос и прикрутите его че-
тырьмя болтами 1/4” x 3/4” с шестигранной головкой.
4. Прикрепите переходник ведущего стержня к жело-
бонакатчику, затянув два установочных винта.
Рисунок 3 – Высокомощный желобонакатчик № 918
на монтажном основании № 1822
Установка на резьбонарезной станок № 1822
с опорой № 1406
1. Расположите суппорт перед передним патроном и по-
верните инструменты в заднее положение. Извлеките
стопорный штифт суппорта в конце направляющей.
Расположите зенковку внутри го-
ловки во избежание случайного
контакта.
2. Передний патрон должен быть открыт. Расположите
№ 918-2 так, чтобы основание надевалось на опорные
направляющие, а ведущий стержень входил в откры-
тый патрон.
3. Вставьте стопорный штифт суппорта в отверстие в на-
правляющей.
4. Вставьте опорные ножки в гнездовые отверстия в
основании (рисунок 4) и затяните фиксирующие болты.
Ведущий стержень должен центри-
роваться кулачками переднего
патрона. Все болты должны быть затянуты, а ведущий
стержень должен надежно держаться в патроне при его
закрытии.
Установка на резьбонарезной станок № 1822 с опо-
рами № 100, 150 или 200
1. Расположите суппорт перед передним патроном и по-
верните инструменты в заднее положение. Извлеките
стопорный штифт суппорта в конце направляющей.
Расположите зенковку внутри го-
ловки во избежание случайного
контакта.
2. Передний патрон должен быть открыт. Расположите
№ 918-2 так, чтобы основание надевалось на опорные
направляющие, а ведущий стержень входил в откры-
тый патрон.
3. Вставьте стопорный штифт суппорта в отверстие в на-
правляющей.
Приводной
стержень
Гидравлический
насос
Монтажное
основание
1/4 x 3/4
Болты (4)
1/2 x 1 1/4
Болты (2)
ОСТОРОЖНО
ВНИМАНИЕ
ОСТОРОЖНО
Желобонакатчик № 918
