9
RU
УСТРОЙСТВО ОБОГРЕВАТЕЛЯ THERMOUP TOP
Температура обращенной к потолку стороны обогревателя в рабочем режиме может достигать 60
о
С.
Необходимая термостойкость материалов потолочного покрытия при использовании штатного
крепежного кронштейна должна быть не менее 80
о
С. При использовании для потолочного покрытия
других материалов рекомендуется увеличивать расстояние от обогревателя до потолка, используя
альтернативные варианты подвеса прибора.

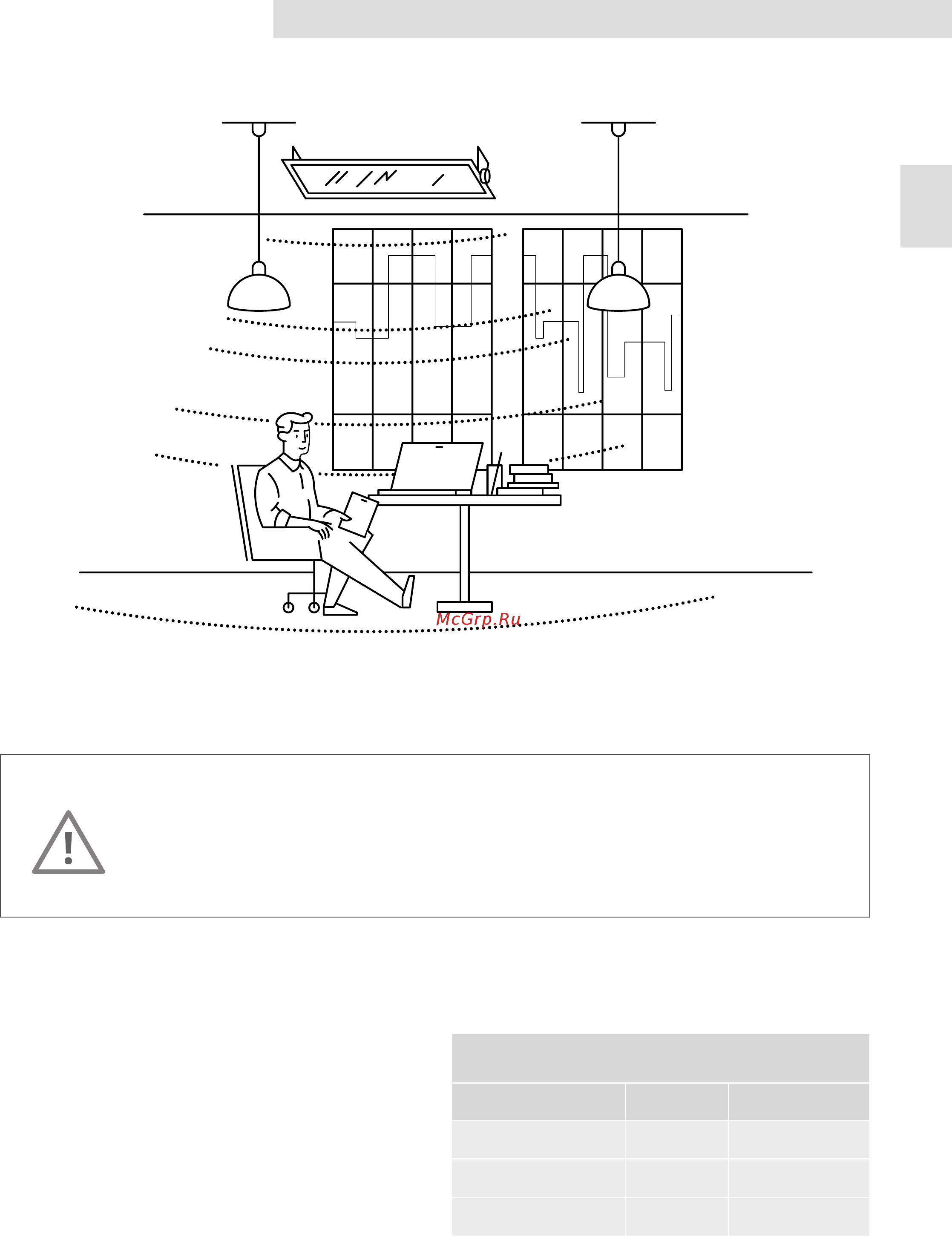

Рисунок 4. Излучение обогревателя ThermoUp Top
ВНИМАНИЕ!
• Расстояние от пола до обогревателя ThermoUp Top
должно быть не менее 1,8 м.
• Расстояние до потолка должно быть не менее 10 см,
до стен — не менее 50 см. Расстояние до объектов,
находящихся в зоне действия обогревателя —
не менее 50 см.
• При длительном нахождении людей или животных
в зоне обогрева расстояние от них до обогревателя
должно быть не менее 80 см.
• Возможно использование штатного крепежного ком-
плекта обогревателя ThermoUp Top для монтажа
на стену под потолком с соблюдением рекомендаций
по высоте подвеса.
Рекомендации по установке
Рекомендуемая высота подвеса обогревателя
Обогреватель Размер
Высота подвеса, м
ThermoUp Top 700
828 х 186 2,3-3,5
ThermoUp Top 1100
828 х 278 2,5-3,5
ThermoUp Top 1500
828 х 325 2,7-3,5
Таблица 2
