RISCALDAMENTO A SOFFITTO THERMOUP TOP 700/1100/1500
RISCALDAMENTO A SOFFITTO
THERMOUP TOP 700/1100/1500
Termoelemento (vetro)
Cavo elettrico
Base in alluminio
Staffa a due pezzi -
due viti a testa zigrinata
Dadi ssi per elementi di ssaggio
(montati sulla custodia del riscaldatore)
Angoli 4 pezzi (le catene
non sono incluse nel set)
Due set di ssaggi:

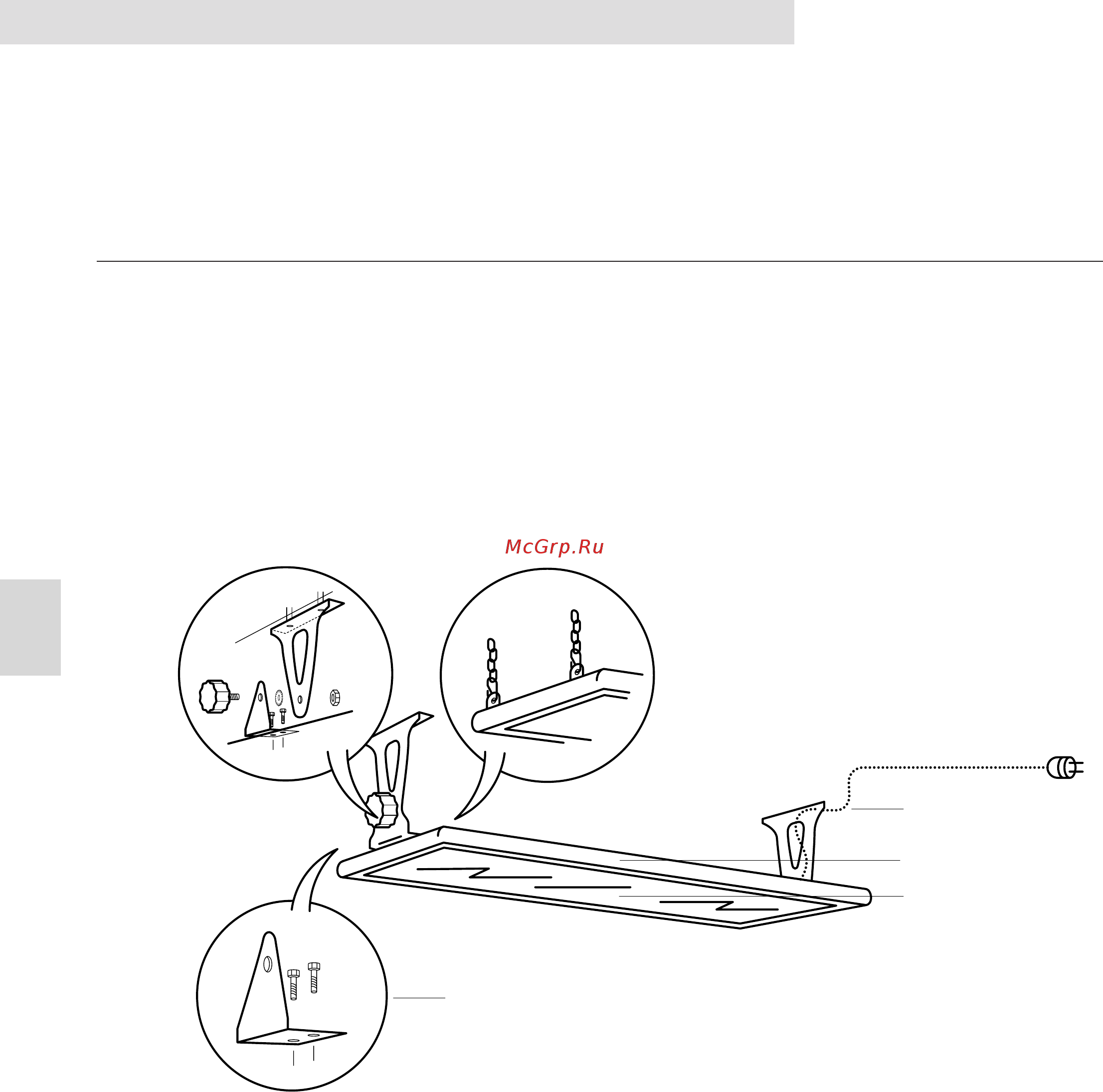

Figura 1. Riscaldamento ThermoUp Top 700/1100/1500
Design del riscaldatore
Contenuto del set:
1. Riscaldatore
2. Kit di montaggio:
• 2 staffe modulari con angolo di inclinazione variabile;
• 4 angoli (per appendere il dispositivo su catene, le catene non sono incluse);
• 4 viti (per il montaggio delle staffe sul riscaldatore).
3. Manuale e garanzia
