10
RU
УСТРОЙСТВО ОБОГРЕВАТЕЛЯ THERMOUP TOP
1. Подключение рекомендуется производить
квалифицированными специалистами.
2. Перед подключением необходимо снять напряжение
с подводящего кабеля.
3. Соедините концы подводящего кабеля с проводом
питания, выходящим из обогревателя через клеммную
колодку (в комплект не входит), соблюдая полярность.
4. Произведите заземление прибора, используя
предусмотренный для этого винт заземления. Винт
размещен на корпусе обогревателя
и обозначен знаком
5. Обогреватель может быть подключен непосредственно
к сети 220-230 В, имеющей защитный заземляющий
провод, при помощи 3-х жильного кабеля с сечением
жил не менее 1,5 мм
2
, а также через автоматический
выключатель и/или терморегулятор (не входят
в комплект).
6. При монтаже двух и более обогревателей должно
быть обеспечено их параллельное подключение
к стационарной проводке, установка кабелей
и выключателя на общий суммарный ток, а также
установка соответствующего автомата защиты.
Подключение обогревателей ThermoUp Top 700/1100/1500

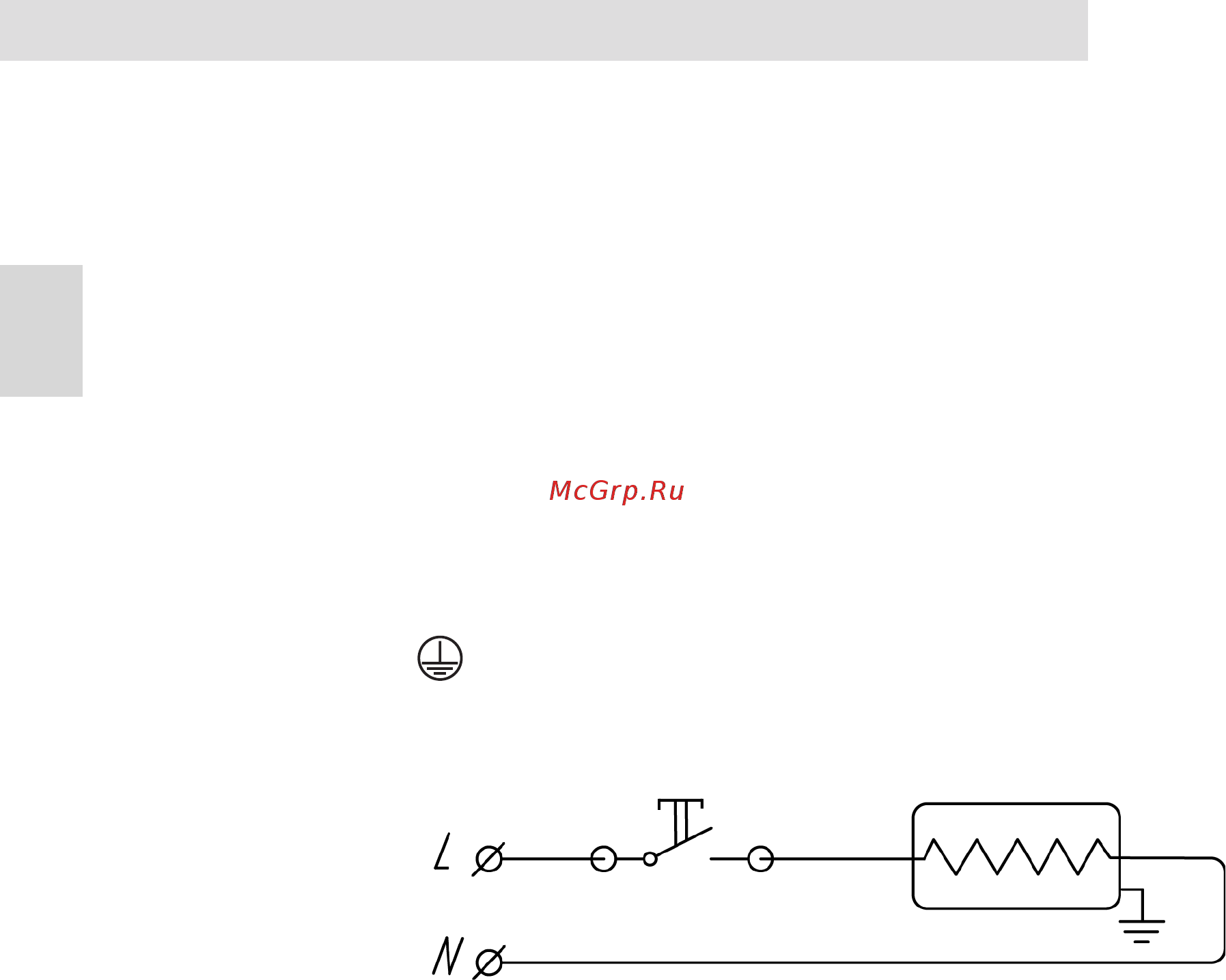

Схема 1. Схема подключения через выключатель
• Значение силы тока терморегулятора должно быть
на 15-20% больше значения силы тока обогревателя.
Подключение нескольких обогревателей к одному
терморегулятору необходимо проводить через
магнитный пускатель (не входит в комплект),
максимальное значение силы тока которого
должно быть на 15-20% меньше значения силы тока
допустимой терморегулятором.
• Терморегулятор рекомендуется устанавливать
на высоте 1,5 м от пола. Во избежание ложного
срабатывания нельзя устанавливать терморегулятор
в зоне прямого воздействия каких-либо источников
тепла, включая сам обогреватель, а также на сквозняке.
• В каждое отдельное помещение устанавливается один
терморегулятор. К одному терморегулятору возможно
подключить несколько инфракрасных обогревателей,
установленных в одном помещении.
• Для регулирования температуры в помещении
к обогревателю рекомендуется подобрать
терморегулятор с датчиком температуры по воздуху.
• Терморегулятор позволяет с высокой точностью
управлять работой обогревателей для поддержания
в помещении заданной температуры. При этом
обогреватели работают в максимально экономичном
режиме, исключая недогрев или перегрев помещения.
Обогреватели работают пока в помещении не
достигнута заданная на терморегуляторе температура,
после чего отключаются и не включаются до того
момента, пока температура не упадет на 2-3 градуса
меньше заданной.
• Для того, чтобы избежать вымораживания помещения
при длительном отсутствии в нем людей, достаточно
установить терморегулятор на поддержание
температуры +5 градусов.
Подключение ThermoUp Top через терморегулятор
Подключение обогревателя с использованием терморегулятора должно осуществляться в соответствии
со Схемой 2 и Схемой 3.
Схема 3. Схема подключения через терморегулятор и силовой контактор
