40
DE
AN DER DECKE MONITERTER HEIZKÖRPER THERMOUP TOP 700/1100/1500
1. Es wird empfohlen, dass die Installation von einem
qualizierten Techniker durchgeführt wird.
2. Entfernen sie bevor sie den Heizkörper anschließen die
Stromspannung des Kabels.
3. Verbinden sie den Heizkörper über eine Klemmleiste (nicht
im Lieferumfang enthalten) und beobachten sie die Polarität.
4. Sie müssen das Gerät erden, indem sie die
Erdungsschrauben benutzen. Diese Schrauben benden
sich auf dem Gehäuse des Heizkörpers und haben
folgende Bezeichnung
5. Der Heizkörper darf direkt in einen 220-230 V Anschluss
gesteckt werden, sofern er Schutzerdungsdraht in Form
eines zwei-Kern Kabels mit eine Sektion von mindestens
1,5 mm², sowie einen Schutzschalter oder ein Thermostat
besitzt (Nicht im Lieferumfang enthalten).
6. Sollten Sie mehrere Heizkörper gleichzeitig installieren,
muss alles für die parallele Installation bereit sein. Dies
schließt Kabel und Schalter Für Gesamtstrom, sowie einen
Schutzschalter ein.
Verbinden des ThermoUp 700/1100/1500 Heizkörpers

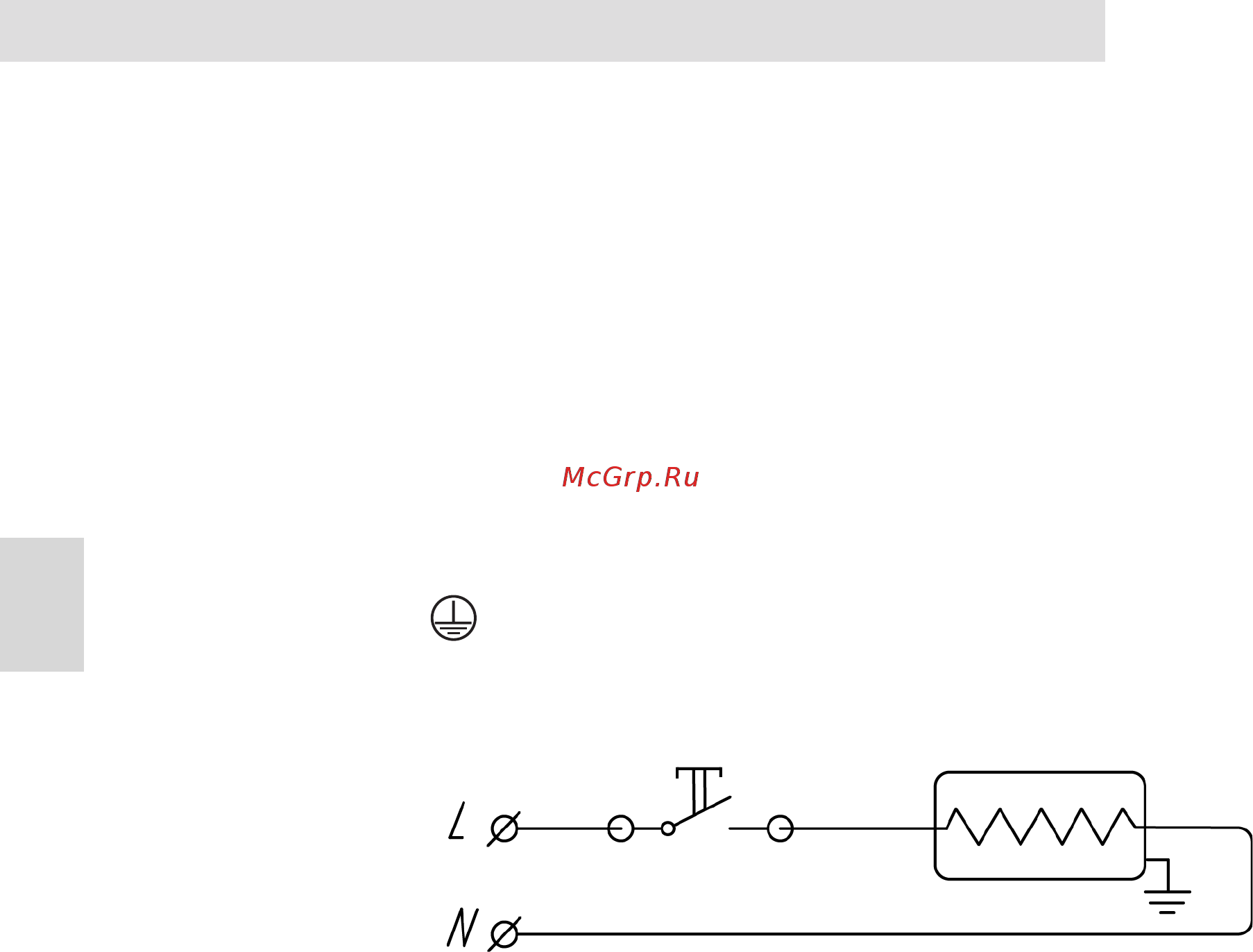

Schema 1. Anschlussdiagramm mit Schalter
• Die aktuelle Stärke des Thermostats sollte 15-20% über
der aktuellen Stärke des Heizgerätes liegen. Der Anschluss
mehrerer Heizkörper an einem Thermostat sollte mithilfe
eines Magnetstarters (nicht im Lieferumfang enthalten)
erfolgen. Dessen Maximalwert sollte 15-20% unter dem vom
Thermostat zulässigen Stromwert liegen.
• Es wird empfohlen das Thermostat auf einer Mindesthöhe
von 1,5 m über dem Boden zu montieren. Um eine falsche
Aktivierung zu verhindern sollte das Thermostat nicht in der
unmittelbaren Umgebung des Heizkörpers, oder anderer
Wärmequellen angebracht werden.
• Es ist möglich ein Thermostat mit mehreren Heizkörpern zu
verbinden.
• Um die Temperatur eines Raumes zu regeln, wird
empfohlen, ein Thermostat zu verwenden, welches die
Lufttemperatur misst.
• Mit dem Thermostat können Sie den Betrieb der Heizgeräte
mit hoher Genauigkeit steuern. In diesem Fall arbeitet der
Heizkörper im sparsamsten Modus, was eine Unter- oder
Überhitzung des Raumes ausschließt. Beim Erreichen der
Zieltemperatur schaltet sich der Heizkörper aus. Erst wenn
die Zieltemperatur um 2-3 °C unterschritten wird, schaltet
sich das Gerät wieder ein.
• Um Einfrieren der Umgebung zu verhindern während keine
Personen dort sind, reicht es aus eine Temperatur von +5
°C auf dem Thermostat einzustellen.
Anschluss ThermoUp Top über Temperaturregler
Verbinden Sie das Thermostat mit dem Heizkörper gemäß Diagramm 2 und 3.
Schema 3. Anschlussdiagramm mit Thermostat und Hauptstromkreisschutz
