RISCALDAMENTO A SOFFITTO THERMOUP TOP 700/1100/1500
!
"
#
$
Quando il riscaldatore viene acceso per la prima volta, potrebbe esserci un odore sgradevole
associato alle caratteristiche tecnologiche della produzione del riscaldatore. Questo odore scompare
nel processo di utilizzo del dispositivo.
ATTENZIONE!

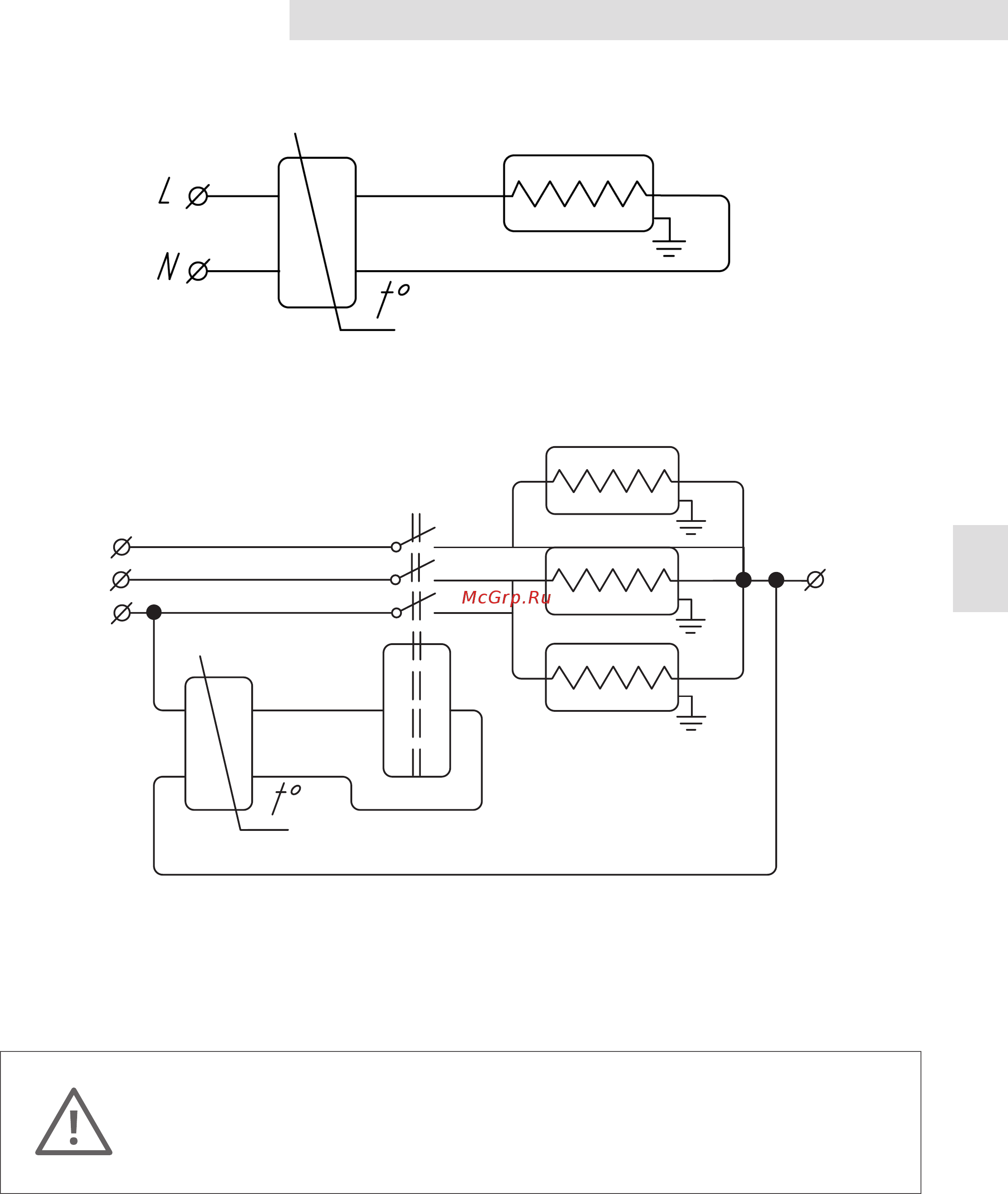

Schema 3. Schema di collegamento tramite termostato e contattore di potenza
Schema 2. Schema di collegamento tramite termostato
