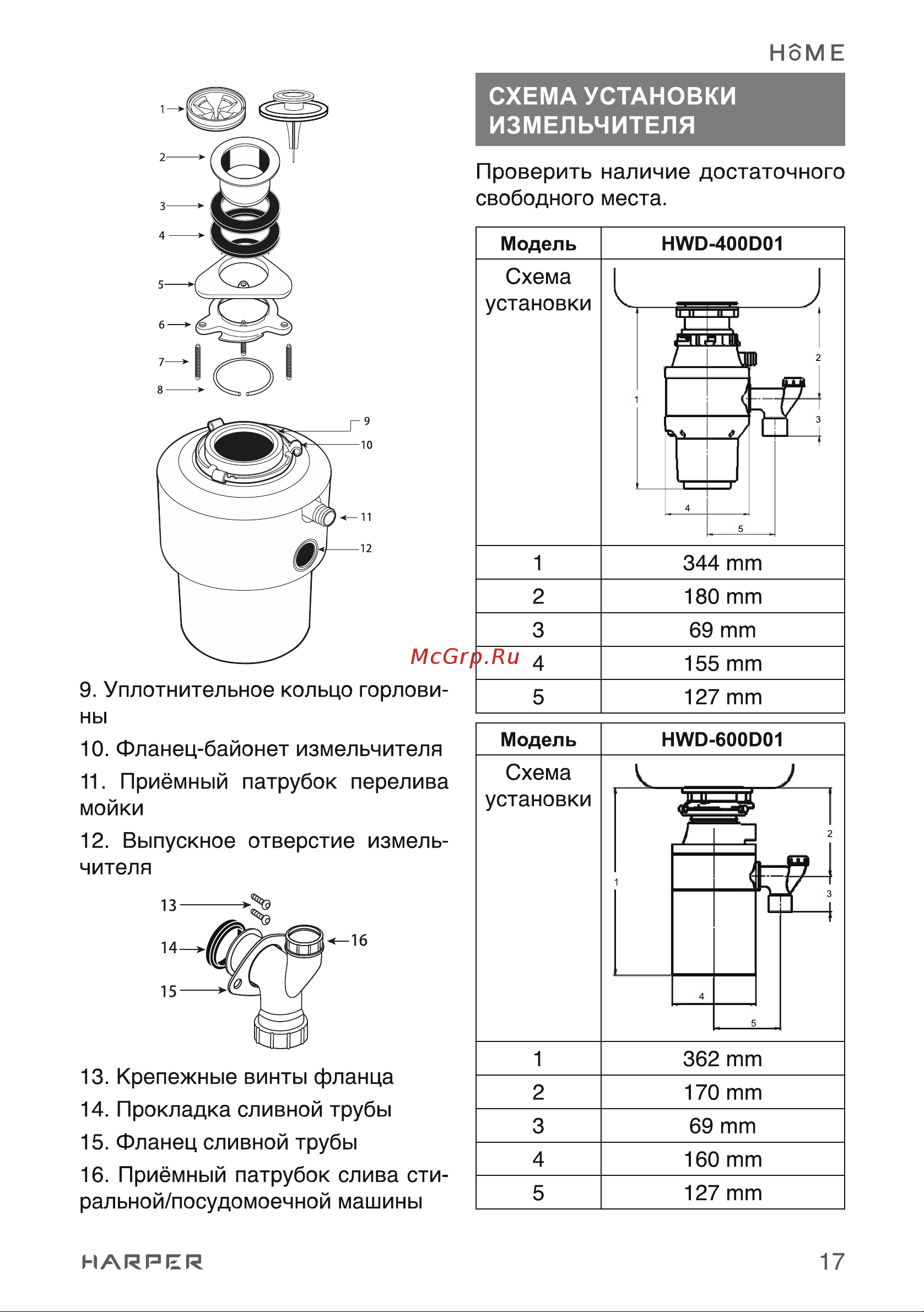

HOME СХЕМА УСТАНОВКИ ИЗМЕЛЬЧИТЕЛЯ Проверить наличие достаточного свободного места 9 Уплотнительное кольцо горлови ны 10 Фланец байонет измельчителя 11 Приёмный мойки патрубок перелива 12 Выпускное чителя отверстие измель 13 Крепежные винты фланца 14 Прокладка сливной трубы 15 Фланец сливной трубы 16 Приёмный патрубок слива стиральной посудомоечной машины HARPER 17
