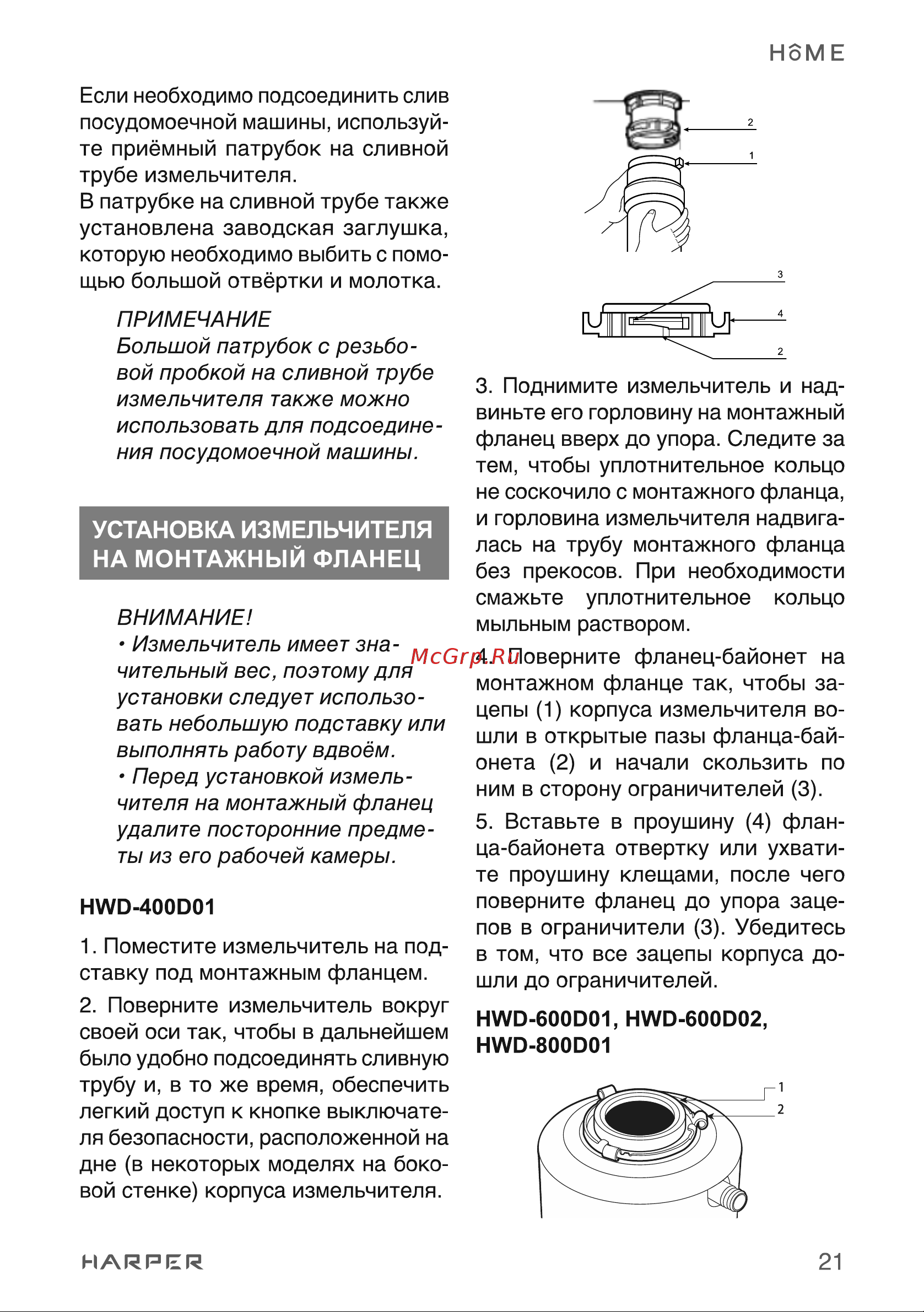

HOME Если необходимо подсоединить слив посудомоечной машины используй те приёмный патрубок на сливной трубе измельчителя В патрубке на сливной трубе также установлена заводская заглушка которую необходимо выбить с помо щью большой отвёртки и молотка ПРИМЕЧАНИЕ Большой патрубок с резьбо вой пробкой на сливной трубе измельчителя также можно использовать для подсоедине ния посудомоечной машины УСТАНОВКА ИЗМЕЛЬЧИТЕЛЯ НА МОНТАЖНЫЙ ФЛАНЕЦ ВНИМАНИЕ Измельчитель имеет зна чительный вес поэтому для установки следует использо вать небольшую подставку или выполнять работу вдвоём Перед установкой измель чителя на монтажный фланец удалите посторонние предме ты из его рабочей камеры HWD 400D01 1 Поместите измельчитель на под ставку под монтажным фланцем 2 Поверните измельчитель вокруг своей оси так чтобы в дальнейшем было удобно подсоединять сливную трубу и в то же время обеспечить легкий доступ к кнопке выключате ля безопасности расположенной на дне в некоторых моделях на боко вой стенке корпуса измельчителя HARPER 3 Поднимите измельчитель и над виньте его горловину на монтажный фланец вверх до упора Следите за тем чтобы уплотнительное кольцо не соскочило с монтажного фланца и горловина измельчителя надвига лась на трубу монтажного фланца без прекосов При необходимости смажьте уплотнительное кольцо мыльным раствором 4 Поверните фланец байонет на монтажном фланце так чтобы за цепы 1 корпуса измельчителя во шли в открытые пазы фланца бай онета 2 и начали скользить по ним в сторону ограничителей 3 5 Вставьте в проушину 4 флан ца байонета отвертку или ухвати те проушину клещами после чего поверните фланец до упора заце пов в ограничители 3 Убедитесь в том что все зацепы корпуса до шли до ограничителей HWD 600D01 HWD 600D02 HWD 800D01 21
