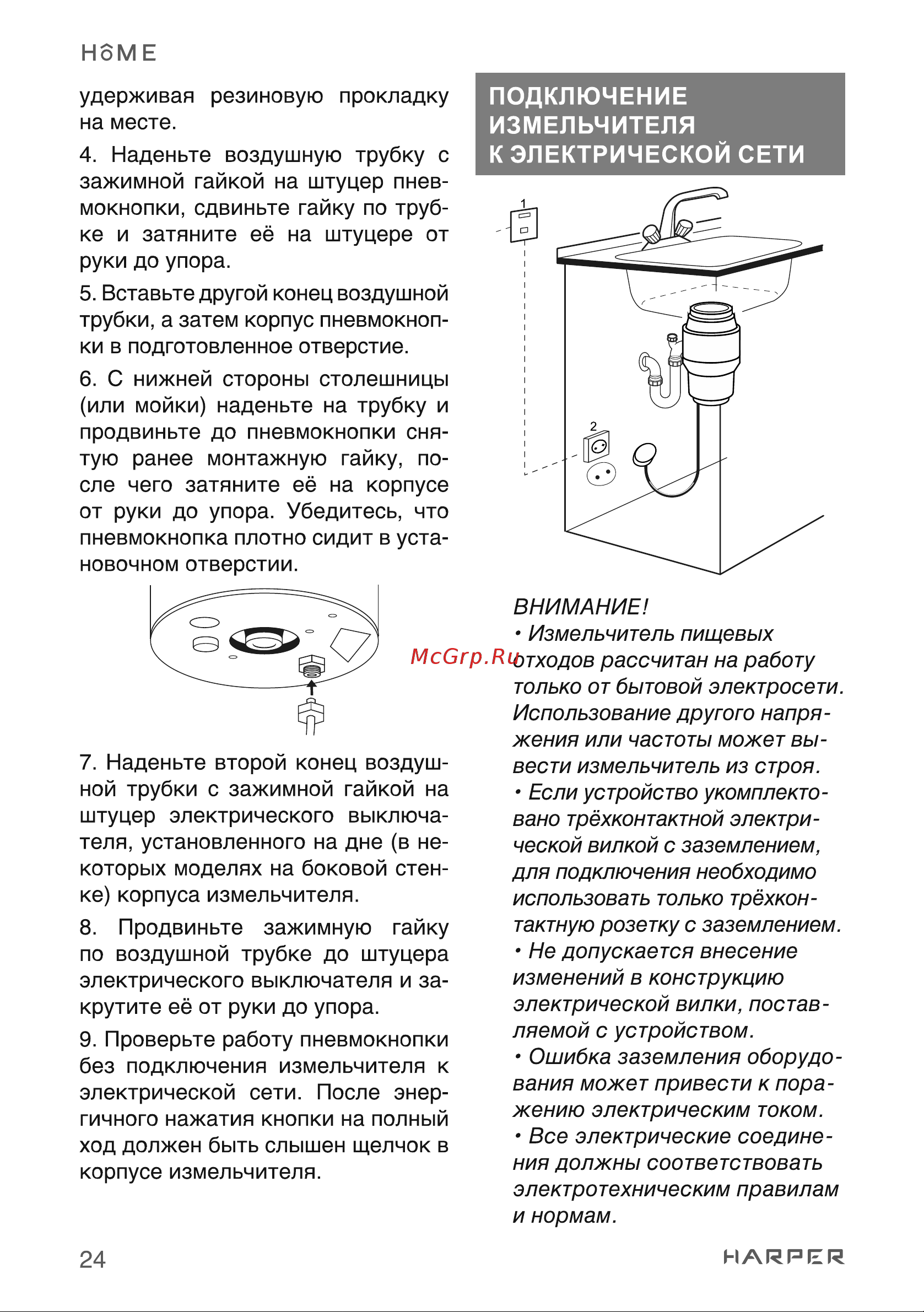

Н6МЕ удерживая на месте резиновую прокладку 4 Наденьте воздушную трубку с зажимной гайкой на штуцер пнев мокнопки сдвиньте гайку по труб ке и затяните её на штуцере от руки до упора ПОДКЛЮЧЕНИЕ ИЗМЕЛЬЧИТЕЛЯ К ЭЛЕКТРИЧЕСКОЙ СЕТИ 5 Вставьте другой конец воздушной трубки а затем корпус пневмокноп ки в подготовленное отверстие 6 С нижней стороны столешницы или мойки наденьте на трубку и продвиньте до пневмокнопки сня тую ранее монтажную гайку по сле чего затяните её на корпусе от руки до упора Убедитесь что пневмокнопка плотно сидит в уста новочном отверстии 7 Наденьте второй конец воздуш ной трубки с зажимной гайкой на штуцер электрического выключа теля установленного на дне в не которых моделях на боковой стен ке корпуса измельчителя 8 Продвиньте зажимную гайку по воздушной трубке до штуцера электрического выключателя и за крутите её от руки до упора 9 Проверьте работу пневмокнопки без подключения измельчителя к электрической сети После энер гичного нажатия кнопки на полный ход должен быть слышен щелчок в корпусе измельчителя 24 ВНИМАНИЕ Измельчитель пищевых отходов рассчитан на работу только от бытовой электросети Использование другого напря жения или частоты может вы вести измельчитель из строя Если устройство укомплекто вано трёхконтактной электри ческой вилкой с заземлением для подключения необходимо использовать только трёхкон тактную розетку с заземлением Не допускается внесение изменений в конструкцию электрической вилки постав ляемой с устройством Ошибка заземления оборудо вания может привести к пора жению электрическим током Все электрические соедине ния должны соответствовать электротехническим правилам и нормам HARPER
