Harper HWD-800D01 H00003319 [22/45] Н6ме
![Harper HWD-800D01 H00003319 [22/45] Н6ме](/views2/1836211/page22/bg16.png)
Содержание
- Harper 1
- Hwd 400d01 hwd 600d01 hwd 600d02 hwd 800d01 1
- Hwd 400d01 2
- Hwd 600d01 hwd 600d02 hwd 800d01 2
- Intended use 2
- Introduction of components 2
- Food waste disposer installation diagram 3
- ________ j 3
- Disassembly of disposer outlet mounting flange 4
- Dismantling the outlet of the kitchen sink 4
- Hwd 400d01 4
- Hwd 600d01 hwd 600d02 hwd 800d01 4
- Hwd 400d01 5
- Hwd 600d01 hwd 600d02 hwd 800d01 5
- Installing the mounting flange on the sink 5
- Connecting the overflow and dishwasher 6
- Hwd 400d01 6
- Installing the disposer on the mounting flange 6
- Hwd 600d01 hwd 600d02 hwd 800d01 7
- Connecting the disposer drain pipe to the sewerage 8
- Installation of 8
- The pneumatic button 8
- Connecting the disposer to the electric mains 9
- Using of a disposer 10
- Chamber 11
- Cleaning the disposer 11
- Cleaning the drain pipe 11
- Troubleshooting of the disposer 11
- Alkaline pipe cleaners or simi 13
- As rags paper or aerosol cans near the disposer 13
- Basic safety precautions should always be observed when us ing an electrical appliance including the following to reduce the risk of fire electrical shock or injury when using the food waste disposer the following safety rules must be observed 13
- Bleshoot your disposer section to remove jammed waste yourself 13
- Chamber when the disposer is off 13
- Children should be supervised to 13
- Do not allow the following items to 13
- Do not store flammable items such 13
- Do not store or use gasoline or 13
- Ensure that they do not play with the disposer 13
- Fall into the disposer 13
- Follow the directions in the trou 13
- Glass porcelain 13
- Harper 13
- Hot fat or other hot liquids 13
- Important read all instructions before use retain instructions for future referrence 13
- Important safety instructions 13
- Lar chemicals 13
- Large hollow bones 13
- Metal objects bottle caps 13
- Only load food waste into the working 13
- Other flammable substances in the vicinity of the disposer 13
- Plastic 13
- Shellfish shells 13
- Technical specifications 13
- Trical outlet before unclogging a blockage or removing food waste stuck in the working chamber of the disposer 13
- Unplug the disposer from the elec 13
- Warning 13
- Disposer maintenance 14
- Food waste disposer 15
- Harper 15
- Hwd 400d01 hwd 600d01 hwd 600d02 hwd 800d01 15
- Hwd 400d01 16
- Hwd 600d01 hwd 600d02 hwd 800d01 16
- Комплектация 16
- Назначение прибора 16
- Схема установки измельчителя 17
- Hwd 400d01 18
- Демонтаж выпуска кухонной мойки 18
- Разборка монтажного фланца выпуска измельчителя 18
- Hwd 400d01 19
- Hwd 600d01 hwd 600d02 hwd 800d01 19
- Установка монтажного фланца на мойке 19
- Соединение перелива мойки и посудомоечной машины 20
- Hwd 400d01 21
- Hwd 600d01 hwd 600d02 hwd 800d01 21
- Установка измельчителя на монтажный фланец 21
- Н6ме 22
- Подсоединение сливной трубы измельчителя к канализации 22
- Установка пневматической кнопки 23
- Н6ме 24
- Подключение измельчителя к электрической сети 24
- Использование измельчителя 25
- Очистка рабочей камеры измельчителя 26
- Очистка сливной трубы 26
- Устранение неполадок измельчителя 27
- Harper 28
- Бензин или другие легковоспла меняющиеся вещества поблизо сти с измельчителем 28
- Важные указания по технике безопасности 28
- Во время использования измельчи теля пищевых отходов необходи 28
- Дети должны находиться под 28
- Загружайте пищевые отходы в 28
- Играть с измельчителем 28
- Измельчитель выключен 28
- Мельчитель следующих предметов 28
- Мо соблюдать следующие правила безопасности 28
- Не допускайте попадания в из 28
- Не храните и не используйте 28
- Не храните рядом с измельчи 28
- Очистки труб или аналогич ные химические средства 28
- Предупреждение при исполь зовании электроприбора всегда следует соблюдать основные пра вила техники безопасности чтобы снизить риск пожара поражения электрическим током или травмы 28
- Присмотром взрослых и не 28
- Рабочую камеру только когда 28
- Телем воспламеняющиеся пред меты такие как ветошь бумага или аэрозольные баллончики 28
- Технические характеристики 28
- Щелочные средства для 28
- Обслуживание измельчителя 29
- Harper 30
- Hwd 400d01 hwd 600d01 hwd 600d02 hwd 800d01 30
- Ене 30
- Hwd 400d01 31
- Hwd 600d01 hwd 600d02 hwd 800d01 31
- Жабдык 31
- К рылгынын максаты 31
- Сактагышты орнату 32
- Схемасы 32
- Ac уй раковинасыньщ розеткасын б0лшектеу 33
- Hd 600d 01 hd 600d02 hd800d01 33
- Hwd 400d01 33
- Усактагышты орнату 33
- Фланец routlet болшектеу 33
- Hwd 400d01 34
- Hwd 600d01 hwd 600d02 hwd 800d01 34
- Монтаждау фланец1н pakobi ihafa орнату 34
- Тау жэне ыдыс жугышты косу 35
- Hwd 400d01 36
- Hwd 600d01 hwd 600d02 hwd 800d01 36
- Сактагышты орнату фланец1не орнату 36
- Тарткыштыц суды ру tybipih каналияга косу 37
- Пневматикалык туймен1 орнату 38
- Такырышты электр жолына косу 39
- Сактагышты пайдалану 40
- Скау камерасын тазалау 41
- Су тэгет1н кубырды тазалау 41
- Скауперд1ц акаулыктарын жою 42
- Harper 43
- Ipi куыс суйектер 43
- Балалардын усак тагышпен ой 43
- Даланбаиыз 43
- Жанында са таманыз 43
- Зинд немесе бас а жангыш зат 43
- К ыштар немесе ук сас химия лык заттар 43
- Кау1пс13д1к нускаулары 43
- Кезде гана сальщыз 43
- М не тек усак тагыш еш р лген 43
- Мацызды барлыкнуска уларды колданбас бурын окыцыз болашактары с1лтеме лер уш1н нускауларды сактацыз 43
- Металл заттар бетелке к ак 43
- Моллюскалар 43
- Намауын к адагалау керек 43
- Нтак тагыштын жанында бен 43
- Оме 43
- Пайдалану кез1нде келес i ayinci3 д к ережелерн сак тау к ажет 43
- Пак тары банкалар 43
- Пластик 43
- Розоль кутылары сияк ты тез 43
- Сак тагышк а келес заттардьщ 43
- Сьиткл кубырларды тазарт 43
- Тагам к алдык тарын nicipy бел1 43
- Тамак к алдык тарын жинагышты 43
- Тарды сактамацыз немесе пай 43
- Технические характеристики 43
- Тусу1не жол бермен1з 43
- Тутанатын заттарды ок ыстьщ 43
- Тык суйык тык тар 43
- Шуберектер к агаз немесе аэ 43
- Шыны фарфор 43
- Ыстык май немесе баск а ыс 43
- Скаушыга кызмет к0рсету 44
- Harper 45
- Hwd 400d01 hwd 600d01 hwd 600d02 hwd 800d01 45
Похожие устройства
- Halsen 350/80/6 4640015384618 Инструкция к HALSEN 350/80/10 4640015384625
- Halsen 350/80/8 4640015384694 Инструкция к HALSEN 350/80/10 4640015384625
- STOEWER d640 slim stwd640 Инструкция по эксплуатации
- WASTE FIGHTER F-32 Standard HR-375B (F-32) Инструкция по эксплуатации
- WASTE FIGHTER модель: f-12 junior slim HR-375E-3bolt (F-12) SL Инструкция по эксплуатации
- WASTE FIGHTER модель: f-12 junior slim HR-375E-3bolt (F-12) SL Инструкция к товару
- WASTE FIGHTER модель: f-22 standard HR-375A-3bolt (F-22) Инструкция по эксплуатации
- Pedrollo 4ZPC10A2 Инструкция по эксплуатации
- Halsen 500/80/10 4670004376454 Инструкция к HALSEN 350/80/10 4640015384625
- Echo BEAR CAT SG340 Инструкция к ECHO BEAR CAT SG340
- Husqvarna SG 13 9660427-01 Инструкция к Husqvarna SG 13 9660427-01
- Husqvarna SG 13 9660427-01 Инструкция к двигателю
- Laski F460/18 2000059001032 Инструкция к LASKI F460/18 2000059001032
- Laski F460E/27 2000059001049 Инструкция к LASKI F460/18 2000059001032
- Laski F500H/27 2000059001209 Инструкция к LASKI F500H/27 2000059001209
- Laski F500H/27 2000059001209 Инструкция к двигателю
- Laski F500H/38 2000059001216 Инструкция к LASKI F500H/38 2000059001216
- Halsen 500/96/12 4670008730054 Инструкция к HALSEN 500/96/12 4670008730054
- YONGKANG MAXPOWER TECHNOLOGY CO.,LTD dr-sg-15 044735 Инструкция пользователя
- ZimAni SG350 Инструкция по эксплуатации

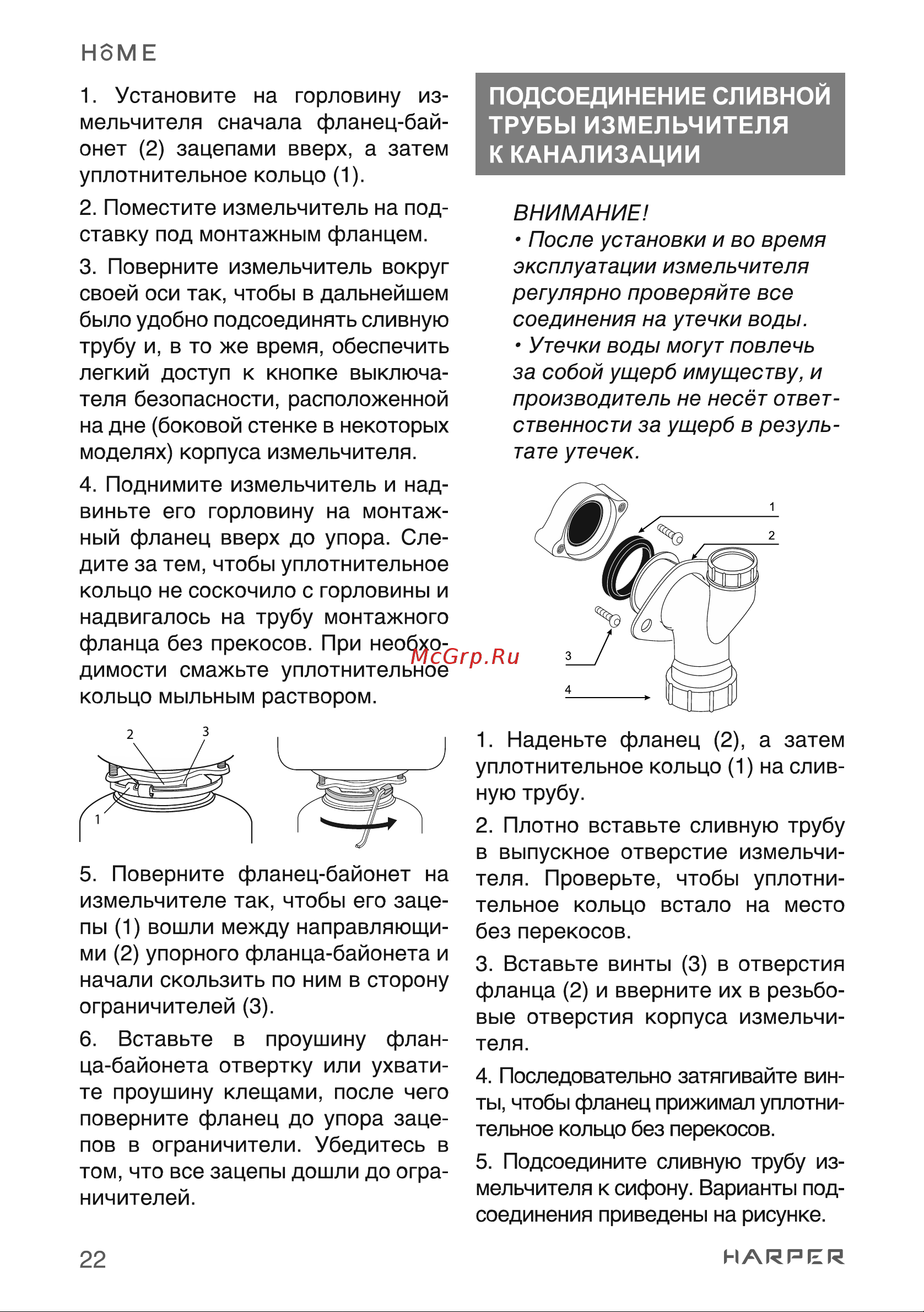

Н6МЕ 1 Установите на горловину из мельчителя сначала фланец бай онет 2 зацепами вверх а затем уплотнительное кольцо 1 2 Поместите измельчитель на под ставку под монтажным фланцем 3 Поверните измельчитель вокруг своей оси так чтобы в дальнейшем было удобно подсоединять сливную трубу и в то же время обеспечить легкий доступ к кнопке выключа теля безопасности расположенной на дне боковой стенке в некоторых моделях корпуса измельчителя ПОДСОЕДИНЕНИЕ СЛИВНОЙ ТРУБЫ ИЗМЕЛЬЧИТЕЛЯ К КАНАЛИЗАЦИИ ВНИМАНИЕ После установки и во время эксплуатации измельчителя регулярно проверяйте все соединения на утечки воды Утечки воды могут повлечь за собой ущерб имуществу и производитель не несёт ответ ственности за ущерб в резуль тате утечек 4 Поднимите измельчитель и над виньте его горловину на монтаж ный фланец вверх до упора Сле дите за тем чтобы уплотнительное кольцо не соскочило с горловины и надвигалось на трубу монтажного фланца без прекосов При необхо димости смажьте уплотнительное кольцо мыльным раствором 1 Наденьте фланец 2 а затем уплотнительное кольцо 1 на слив ную трубу 5 Поверните фланец байонет на измельчителе так чтобы его заце пы 1 вошли между направляющи ми 2 упорного фланца байонета и начали скользить по ним в сторону ограничителей 3 6 Вставьте в проушину флан ца байонета отвертку или ухвати те проушину клещами после чего поверните фланец до упора заце пов в ограничители Убедитесь в том что все зацепы дошли до огра ничителей 22 2 Плотно вставьте сливную трубу в выпускное отверстие измельчи теля Проверьте чтобы уплотни тельное кольцо встало на место без перекосов 3 Вставьте винты 3 в отверстия фланца 2 и вверните их в резьбо вые отверстия корпуса измельчи теля 4 Последовательно затягивайте вин ты чтобы фланец прижимал уплотни тельное кольцо без перекосов 5 Подсоедините сливную трубу из мельчителя к сифону Варианты под соединения приведены на рисунке HARPER
