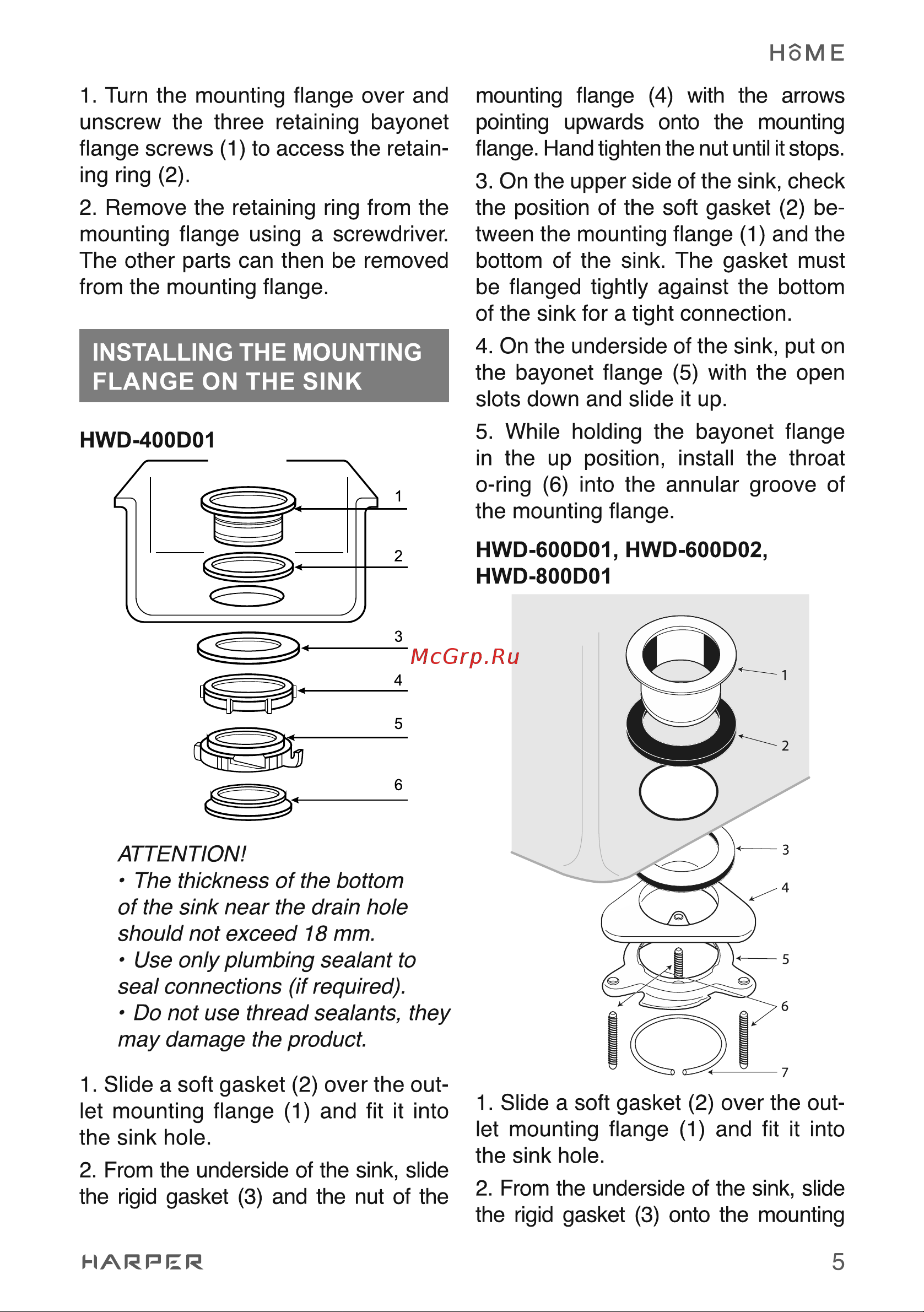

HOME 1 Turn the mounting flange over and unscrew the three retaining bayonet flange screws 1 to access the retain ing ring 2 2 Remove the retaining ring from the mounting flange using a screwdriver The other parts can then be removed from the mounting flange INSTALLING THE MOUNTING FLANGE ON THE SINK HWD 400D01 mounting flange 4 with the arrows pointing upwards onto the mounting flange Hand tighten the nut until it stops 3 On the upper side of the sink check the position of the soft gasket 2 be tween the mounting flange 1 and the bottom of the sink The gasket must be flanged tightly against the bottom of the sink for a tight connection 4 On the underside of the sink put on the bayonet flange 5 with the open slots down and slide it up 5 While holding the bayonet flange in the up position install the throat o ring 6 into the annular groove of the mounting flange HWD 600D01 HWD 600D02 HWD 800D01 ATTENTION The thickness of the bottom of the sink near the drain hole should not exceed 18 mm Use only plumbing sealant to seal connections if required Do not use thread sealants they may damage the product 1 Slide a soft gasket 2 over the out let mounting flange 1 and fit it into the sink hole 2 From the underside of the sink slide the rigid gasket 3 and the nut of the HARPER 1 Slide a soft gasket 2 over the out let mounting flange 1 and fit it into the sink hole 2 From the underside of the sink slide the rigid gasket 3 onto the mounting 5
