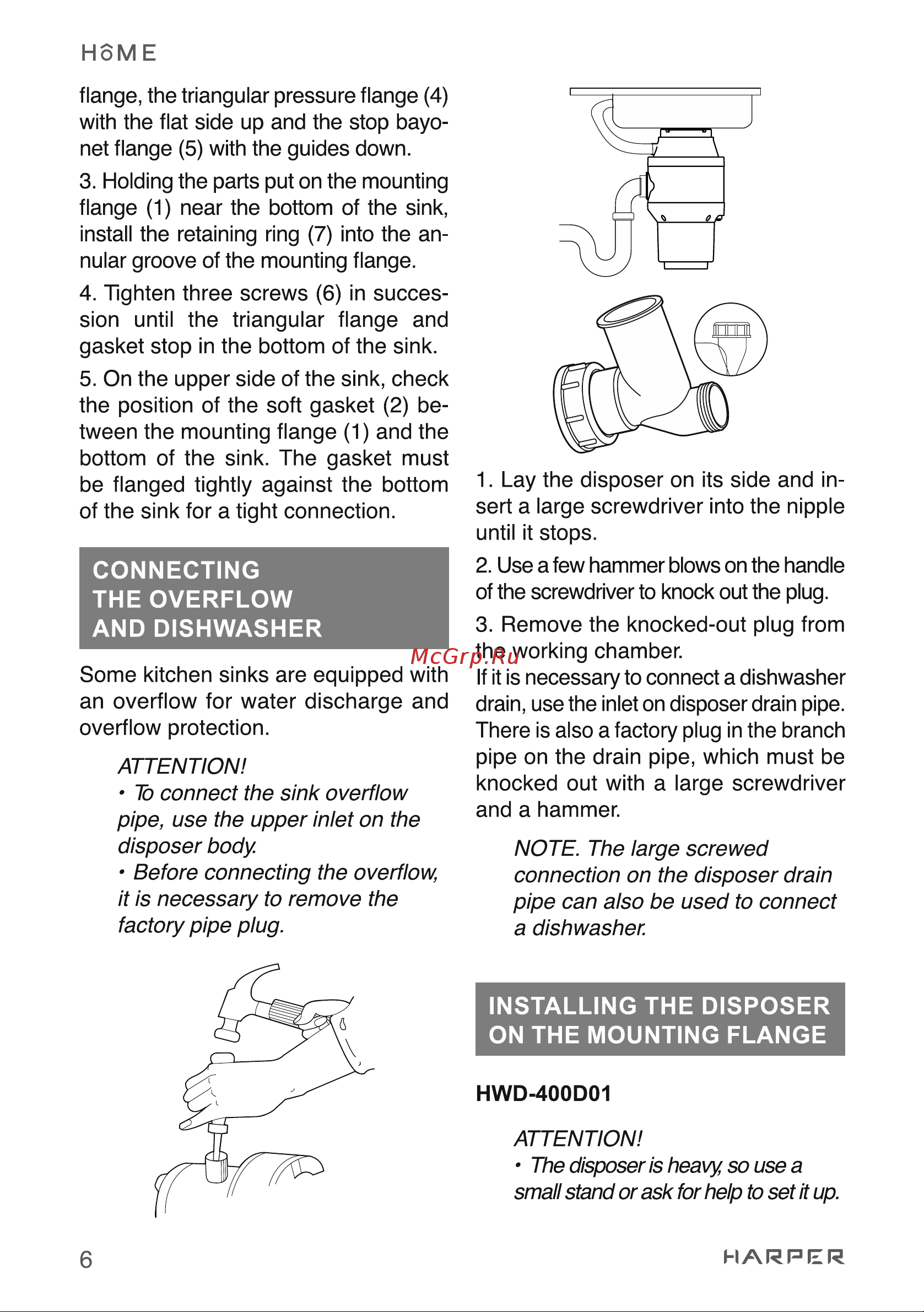

HOME flange the triangular pressure flange 4 with the flat side up and the stop bayo net flange 5 with the guides down 3 Holding the parts put on the mounting flange 1 near the bottom of the sink install the retaining ring 7 into the an nular groove of the mounting flange 4 Tighten three screws 6 in succes sion until the triangular flange and gasket stop in the bottom of the sink 5 On the upper side of the sink check the position of the soft gasket 2 be tween the mounting flange 1 and the bottom of the sink The gasket must be flanged tightly against the bottom of the sink for a tight connection CONNECTING THE OVERFLOW AND DISHWASHER Some kitchen sinks are equipped with an overflow for water discharge and overflow protection ATTENTION lb connect the sink overflow pipe use the upper inlet on the disposer body Before connecting the overflow it is necessary to remove the factory pipe plug 1 Lay the disposer on its side and in sert a large screwdriver into the nipple until it stops 2 Use a few hammer blows on the handle of the screwdriver to knock out the plug 3 Remove the knocked out plug from the working chamber If it is necessary to connect a dishwasher drain use the inlet on disposer drain pipe There is also a factory plug in the branch pipe on the drain pipe which must be knocked out with a large screwdriver and a hammer NOTE The large screwed connection on the disposer drain pipe can also be used to connect a dishwasher INSTALLING THE DISPOSER ON THE MOUNTING FLANGE HWD 400D01 ATTENTION The disposer is heavy so use a small stand or ask for help to set it up 6 HARPER
