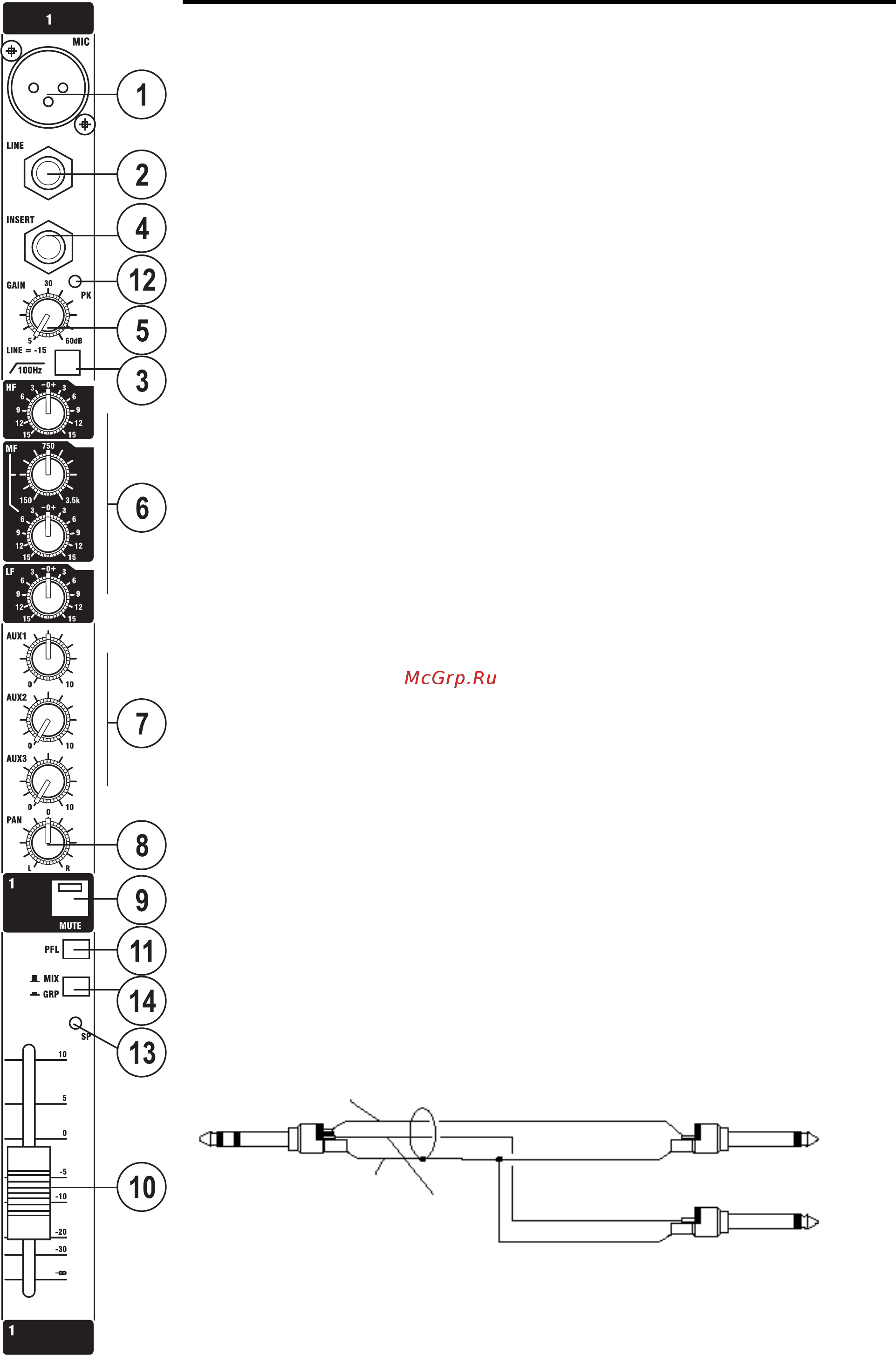

Монофонический входной канал__________________ 1 MIC INPUT микрофонный вход К микрофонному входу подключаются разъемы организованные на контактах типа XLR Этот вход сконструирован для работы с широким диапазоном симметричных и несимметричных сигналов Лучше всего использовать низкомпедансные професси ональные динамические конденсаторные ленточные микрофоны Также можно ис пользовать недорогие высокоимпедансные микрофоны но при этом уровень фоно вых шумов будет выше При включении фантомного питания PHANTOM POWER пе реключатель расположен в верхней правой части микшера на разъем подается со ответствующее напряжение питания необходимое для работы профессиональных конденсаторных микрофонов Подключайте конденсаторные микрофоны ТОЛЬКО при выключенном фан томном питании 8В Для предупреждения возможного повреждения микше ра или внешних устройств включение или выключение фантомного питания выполняйте ТОЛЬКО при убранных ВНИЗ фейдерах выходного сигнала Будьте внимательны при использовании несимметричных источников Наличие на пряжения фантомного питания на контактах 2 и 3 разъема XLR может привести к их повреждению При использовании линейного входа LINE отключите все микрофоны Уровень вход ного сигнала устанавливается с помощью ручки GAIN 2 LINE INPUT Линейный вход Подключается 3 х полюсный стерео джек 1 4 TRS Используйте этот вход для подключения источников сигнала отличных от микрофонных например клавишные инструменты драм машины синтезаторы кассетные устройства или DI гитар Вход является симметричным для низкого шума и дает высококачественный сигнал от профессионального оборудования Тем не менее можно использовать несимметрич ные источники выполнив разводку джеков так как показано ниже хотя при этом необходимо делать длину кабелей как можно короче При использовании этого разъема необходимо отключить все сигналы с MIC входа Уровень входного сигнала устано вите с помощью ручки GAIN 3 Высокочастотный фильтр Переключатель активизации высокочастотного фильтра Этот фильтр уменьшает уро вень только низких частот Используется в концертном оборудовании для умень шения сценического грохота или треска от микрофонов 4 Точка разрыва Insert Point Несимметричная npe EQ точка разрыва представляет собой разрыв в траектории сигнала канала который позволяет добавить в траекторию сигнала лимитеры комп рессоры специальные EQ или другие устройства обработки сигнала Разрыв nsert это 1 4 TRS джек который обычно обходится При подключении джека траекто рия сигнала разрывается как раз перед секцией EQ 13
