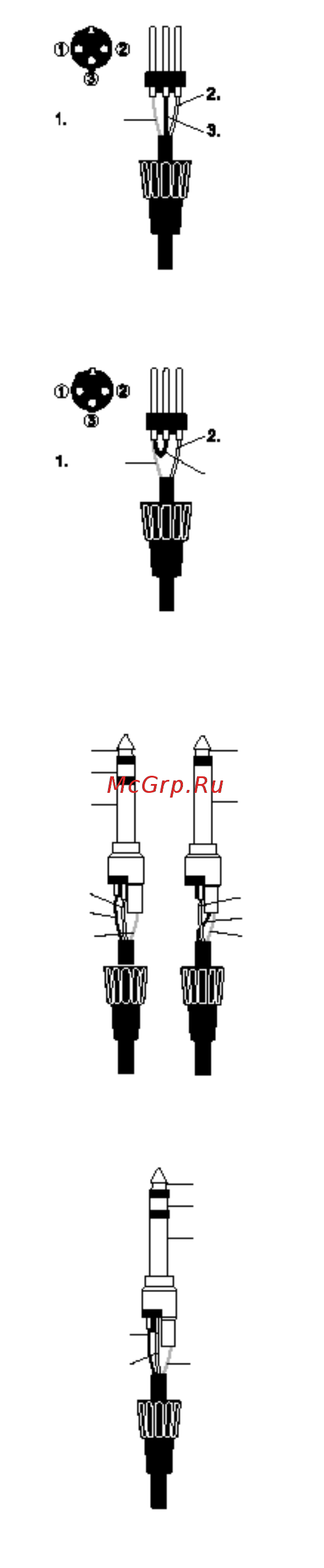

Коммутация Входы Микрофонный вход Mic симметричный MicXLR нессиметричный MicXLR Микрофонный вход организован на разъеме XLR и предназначен для использова ния с широким диапазоном симметричных и несимметричных низкоуровневых сиг налов будь это нежный вокал для которого необходима наилучшая малошумя щая характеристики или ударная установка для которой требуется максималь ный запасло уровню Желательно использование профессиональных динамичес ких конденсаторных или ленточных микрофонов поскольку они имеют низкое сопротивление Возможно использование недорогих микрофонов с высоким со противлением однако при этом возрастает уровень шумов При включении PHANTOM POWER на разъем будет подано фантомное питание необходимое для работы с конденсаторными микрофонами Не используйте симметричные источники сигнала при включенном фан томном питании Напряжение на контактах 2 и 3 разъема XLR может привести к серьезным повреждениям Симметричные динамические микрофоны нормально работают при включенном фантомно питании для получения дополнительных инструкций обратитесь к производителю вашего микрофона Уровень входного сигнала устанавливается регулятором GAIN Вход LINE предлагает такой же диапазон усиления что и вход MIC но приболев высоком импедансе входа и с чувствительностью меньшей на 20 дБ Он подхо дит для большинства линейных источников сигнала Внимание При подключении ко входу LINE источника с высоким уровнем сигнала поверните ручку GAIN полностью против часовой стрелки чтобы избе жать перегрузки входного канала З х контактный джек симметричный гор ХОЛ земля экран 2 х контакт ный джек нессимет ричный Ч сигн V0 провод наконечник ve провод кольцо Экран Вход LINE Служит для подключения синтезаторов ритм машин или других электронных инст рументов и организован на TRS джеке или 2 х полюсном монофоническом джеке который автоматически заземляет холодный вход Данный вход симметричен для низкого уровня шума и высокого качества для профессионального оборудования однако предусматривает подклю чение несимметричных источни ков как показано но при этом желательно использовать как можно более корот кий кабель Обратите внимание что если источник сигнала несимметричный то кольцо должно быть заземлено Установите уровень входного сигнала с помощью ручки GAIN начальное положение ручки полностью повернутое против часовой стрелки При использовании входа LINE отключите все от разъема MIC Разъем Insert разрывы кольцо наконечник Несимметричный пре эквалайзерный разрыв служит для включения в цепь сигнала приборов динамической обработки таких как лимитеры компрессоры и др Разъем выполнен на нормально замкнутом разъеме TRS JACK При вставке джека цепь сигнала разрывается перед секцией эквалайзера Сигнал с канала посылается на наконечник TIP вилки и возвращается на кольцо RING Оплетка используется как общая земля Посыл может использоваться для организации альтернативного прямого выхода pre fade pre EQ с использованием для этого провода с закороченными концом и кольцом так чтобы цепь сигнала не прерывалась Для подключения оборудования с отдельными разъемами посыла и возврата мо жет потребоваться У образный проводник как показано ниже 8
