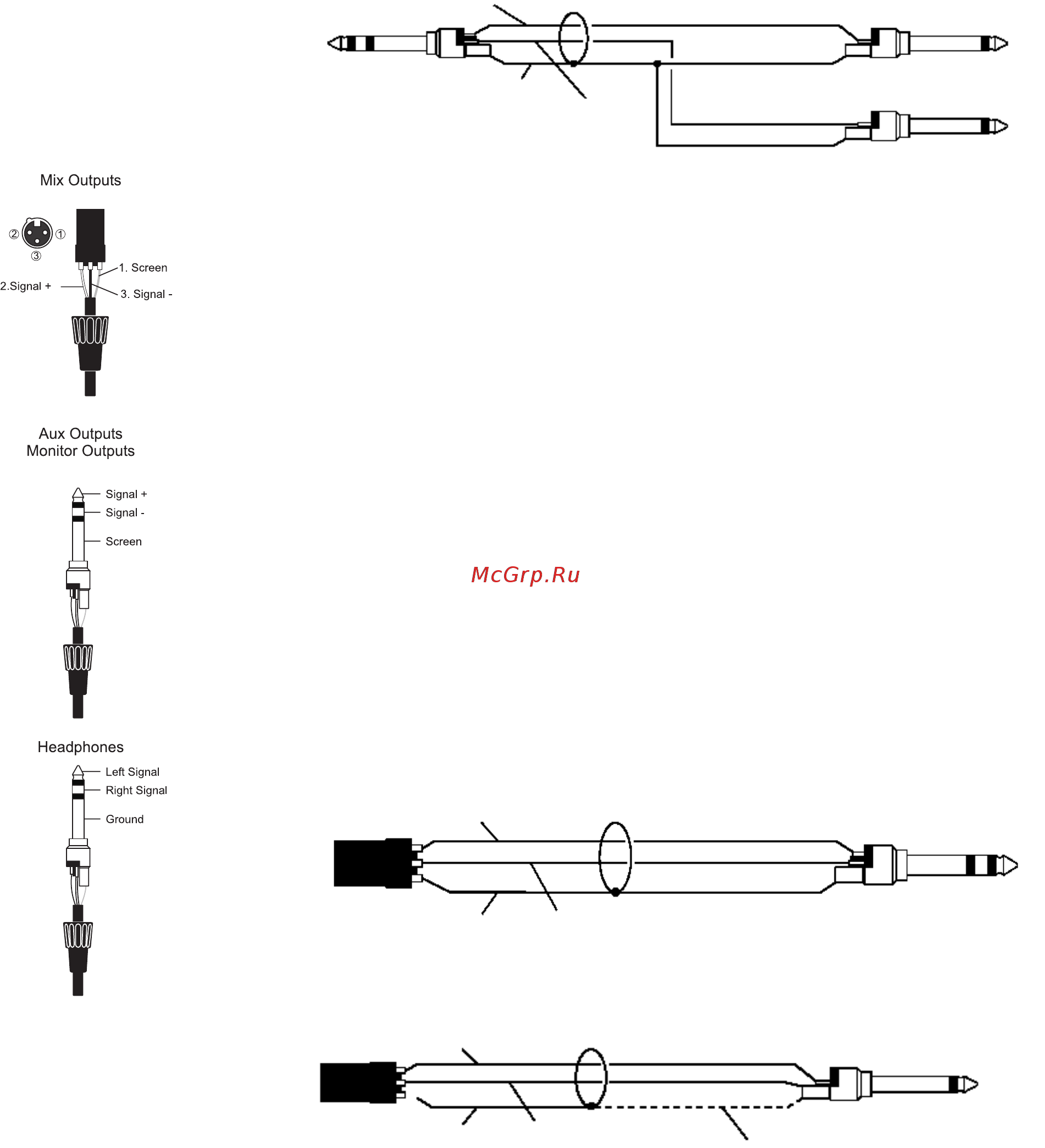

Выходы Примечание при использовании разъемов ХЬР соедините контакты 1иЗи подключите их к экрану кабеля Контакт 2 подключите к сигналу посыл сигнала посыл на внешнее устройство СП Ю При использовании XLR соедините контакты 1 и 3 и лодкг очите к экрану кабеля Подкоочите капакт 2 к сиг налу экран возврат сигнал а Mix Outputs Возврате внешнего устройства Стерео входы STEREO 1 2 Aux Outputs Monitor Outputs Служит для подключения синтезаторов ритм машин или других электронных инструментов и организован на TRS джеке или 2 х полюсном монофоническом джеке который автоматически заземляет холодный вход Данный вход симметричен для низкого уровня шума и высокого качества для профес сионального оборудования однако предусматривает подклю чение несиммет ричных источников как показано но при этом желательно использовать как можно более короткий кабель Обратите внимание что если источник сигнала несимметричный то кольцо должно быть заземлено Монофонические источники сигнала могут подаваться на обе траектории при подключении только клевому джеку Mix Outputs Выходы микшера Выходы MIX организованы на разъеме XLR Подключение показано ниже Эти выходы соединяют балансировку импеданса позволяя использовать длин ные кабели для подключения к симметричным усилителям и другому оборудо ванию Симметричное подОт симметричного импе ключение дансного выхода иа На внешнее устрой несимметричное подОт симметричного импе ключение дансного выхода пазона На внешнее устройство Шч Экран Сигнал Эксперименты показывают что луч ше ничего не подключать к экрану на конце внешнего устройства Выходы Aux Aux выходы выполнены на 1 4 TRS джеках Распайка показана на иллюст рации слева Они являются симметричными что позволяет использовать длин ные кабели при подключении к симметричным усилителям и другому оборудо ванию 9
