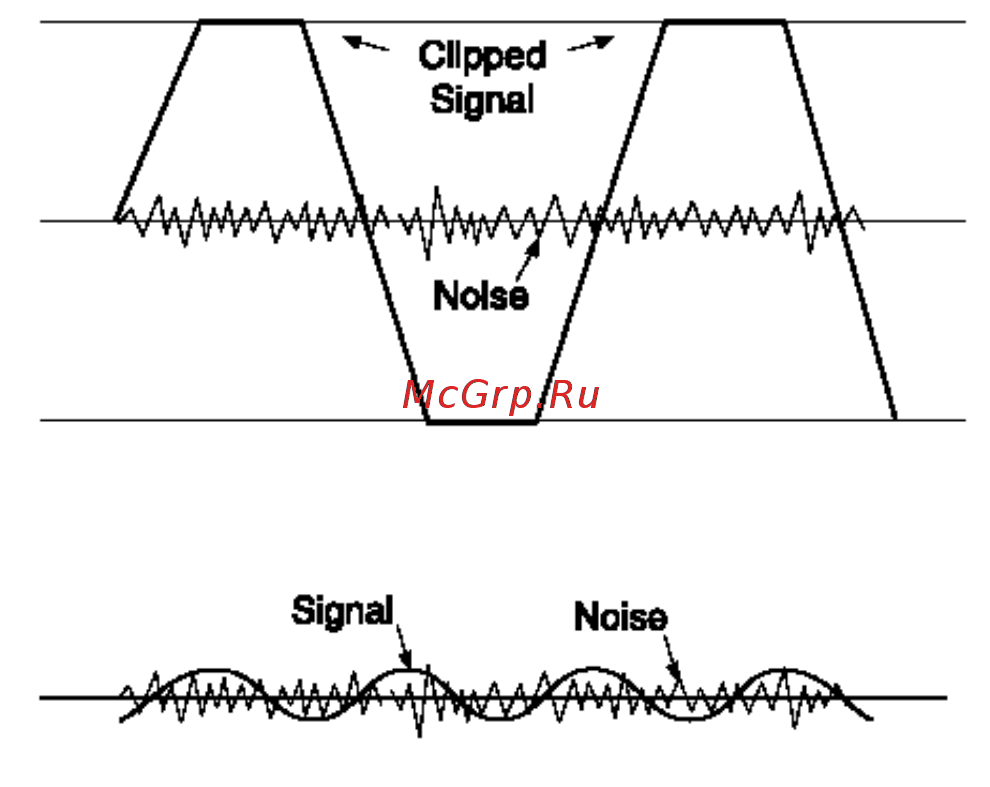

Внимательно прослушивайте звук на предмет возникновения обратной связи Если вы не можете получить достаточный уровень входного сигнала без возникновения обрат ной связи проверьте размещение микрофона и динамика и повторите операцию Если обратная связь по прежнему присутствует то возможно потребуется применение Графи ческого Эквалайзера для уменьшения чувствительности системы на конкретных резо нансных частотах Примечание Начальные установки должны рассматриваться только в качестве стартовой точки мик са Очень важно помнить о том что во время концерта на звук оказывают влияние множество факторов например размер аудитории Теперь вы готовы к созданию микса и это должно быть сделано постепенно с внима тельным прослушиванием каждой составляющей микса и просмотром индикаторов на предмет появления возможной перегрузки При возникновении перегрузки отодвиньте немного назад фейдер соответствующего канала до тех пор пока индикация уровня сигнала не выйдет из зоны красных сегментов или отрегулируйте положение Мастер фейдеров Помните о том что микшер это микшер а не усилитель Увеличение общего уровня сигнала это работа усилителя и если невозможно обеспечить соответствующий уро вень сигнала вероятно чтодля данного приложения усилитель слишком слабый Тща тельно выберите усилитель и не пытайтесь скомпенсировать недостаток мощности ис пользуя микшер для увеличения общего уровня сигнала Примечание На уровень любого источника сигнала в финальном выходном сигнале оказывает воз действие множество факторов в основном регулятор Input Gain Входное усиление фейдер канала и фейдеры микса Вы должны постараться использовать столько усиле ния микрофона сколько требуется чтобы получить хороший баланс между сигналами при описанной выше установке фейдеров При слишком высокой установке входного усиления фейдер канала необходимо сбро сить достаточно далеко вниз для компенсации чтобы оставить достаточный ход для успешного микширования так как малый ход фейдера будет оказывать значительное влияние на уровень выходного сигнала и даст больший риск возникновения обратной связи Также в этом случае возможно искажение так как сигнал перегружает канал и приводит к ограничению При слишком низком усилении фейдеры не дадут достаточно усиления для вывода сигнала на соответствующий уровень и фоновые шумы будут более заметны Все вышесказанное проиллюстрировано ниже Если уровень сигнала слишком высокий может произойти искажение перегрузки Signal Noisa При слишком низком уровне сигнала может стать заметным шум 23
