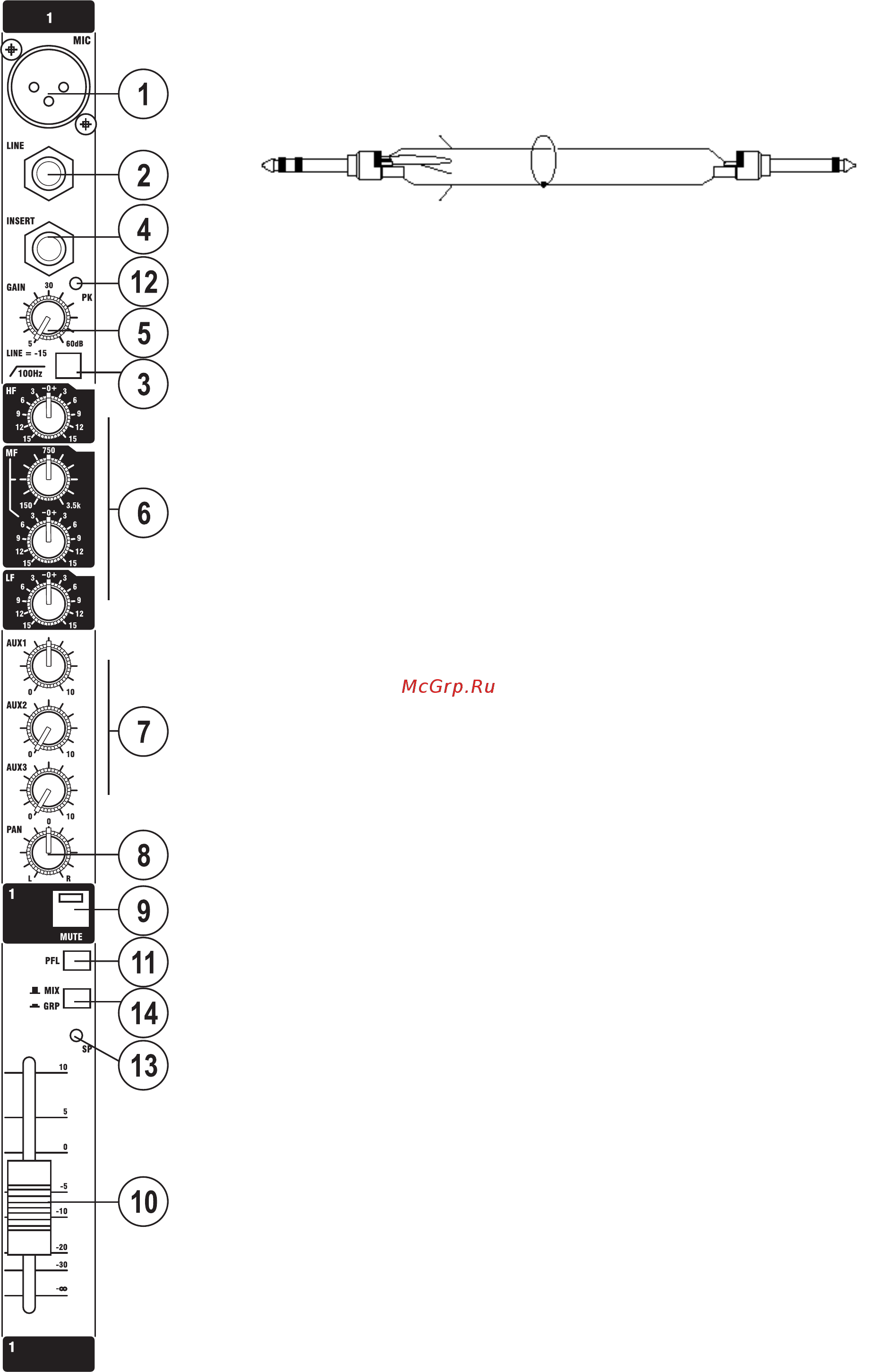

При необходимости Посыл может быть отведен в качестве альтернативного префейдерного пре ЕО прямого выхода с помощью провода с закороченными наконечником и кольцом что позволяет не прерывать траекторию сигнала на внешнее устройство 5 Усиление Gain Эта ручка устанавливает количество сигнала источника посылаемого на оставшуюся часть микшера Слишком высокое усиление приведет к перегрузке канала и следова тельно к искажению сигнала Слишком низкое усиление приведет к значительному увеличению уровня фонового шума что не позволит получить на выходе микшера сигнал достаточной громкости Обратите внимание что некоторое звуковое оборудование особенно то которое предназначенно для домашнего использования работает при более низком уровне сигнала 10 дБ чем профессиональное и следовательно для получения одинакового уровня выхода необходимо более высокая установка усиления Для правильной установки усиления GAIN смотрите раздел Начальная установка на стр 22 6 Эквалайзер Эквалайзер EQ позволяет осуществлять точную настройку звука для улучшения зву ка на концертах где оригинальный звук часто бывает далек от идеала и небольшой подъем или завал конкретных звуковых частот может дать реальное улучшение раз борчивости На большинстве больших микшеров обычно имеется только три секции регулировки Ручки EQ могут дать драматический эффект поэтому используйте их аккуратно постоянно прослушивая получаемый звук HF EQ ВЧ эквалайзер Поверните ручку направо для подъема высоких частот выше 12 кГц на величинудо 15 дБ Это позволит добавить четкости тарелкам вокалу и электронным инструментам Поверните ручку налево для завала АЧХ на значение до 15 дБ для уменьшения свиста или чрезмерного шипения или свиста возникающее на некоторых типах микрофона Если регулировка не требуется установите ручку в среднее положение MID EQ Среднечастотный эквалайзер Эти две ручки работают вместе и формируют SWEPT MID EQ Нижняя ручка обеспечи вает подъем и завал АЧХ на 15 дБ также как и ручка HF EQ но частота на которой это выполняется может быть установлена верхней ручкой в диапазоне от 150 ГцдоЗ бкГц Это позволяет добиться значительного улучшения сигнала при работе вживую так как этот среднечастотный диапазон перекрывает диапазон большинства вокалистов При совместном использовании этих регуляторов внимательно прослушивайте полученный результат чтобы понять как конкретные характеристики вокального сигнала могут быть улучшены или ухудшены Если регулировка не требуется установите нижнюю ручку в центральное фиксированное положение LF EQ Поверните ручку направо для подъема басовых частот ниже 60 Гц на 15 дБ Это позволит добавить теплоту вокалу или придаст дополнительную энергию синтезаторам гитарам и ударникам Поверните налево для завала низких частот на 15 дБ Это позво лит уменьшить шум сценический грохот или улучшить нечеткий звук Если регули ровка не требуется установите ручку в центральное фиксированное положение 7 Aux Sends Посылы Aux Используются для установки отдельных миксов для FOLDBACK EFFECTS или запи си а комбинация каждого Aux Send микшируется на соответствующем Aux Output Для Эффектов удобно выполнять плавный подъем уровня сигнала вверх или вниз с помощью фейдера так называемый POST FADE постфейдерный сигнал а при пода 14
