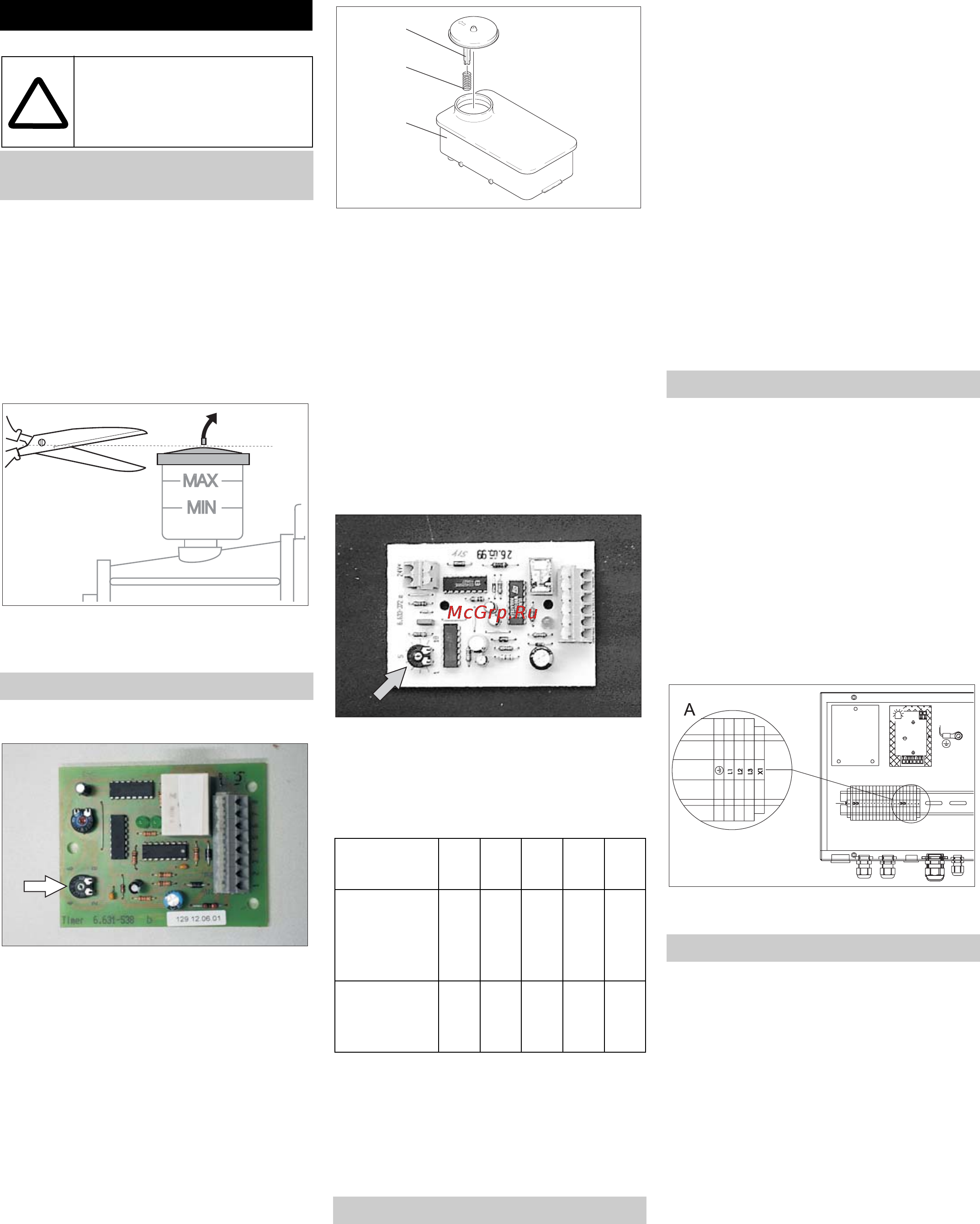

110 Português
Î Controlar o sentido de rotação da bom-
ba de tensão prévia. O sentido de rota-
ção deve coincidir com a seta na
carcaça.
Î Controlar a admissão da água quanto
ao débito necessário e à temperatura
permitida.
Î Verificar o nível de óleo da bomba de
alta pressão.
Î Antes da primeira utilização, cortar a
ponta da tampa do recipiente do óleo na
bomba de água.
Î Ajustar o tempo de preparação com o
potenciómetro na electrónica de co-
mando.
O tempo pode ser ajustado entre 2 e 8 mi-
nutos. Na platina de comando está impres-
sa uma escala simples com valores de
orientação.
Como protecção contra calcificação no fun-
cionamento com água dura. Adicionar des-
calcificante à água. A quantidade de
dosagem pode ser ajustada ao grau de du-
reza da água.
Î Remover a mola (c) do apoio da tampa
(b) do recipiente do descalcificador (a).
Î Encher o recipiente com líquido descal-
cificante Kärcher RM 110 (Nº de enco-
menda 2.780-001).
Perigo
Tensão eléctrica perigosa! O ajuste só
pode ser efectuado por um técnico electri-
cista autorizado.
Î Determinar a dureza da água local:
– pela empresa local de fornecimento de
água,
– com um aparelho de controlo da dureza
(Nº de encomenda 6.768-004).
Î Ajustar o potenciómetro rotativo na pla-
tina de descalcificação de acordo com a
dureza da água.
Com o auxílio da tabela é possível efectuar
o ajuste correcto.
Exemplo:
Para uma dureza de água de 15 °dH deve
ajustar o valor da escala 6 no potencióme-
tro de rotação. Daí resulta um intervalo de
31 segundos, isto é, em intervalos regula-
res de 31 segundos a válvula magnética
abre brevemente.
Aviso
A ligação da água, a rede de alta pressão e
a ligação eléctrica só podem ser efectua-
das por técnicos especializados e devida-
mente autorizados que cumpram as
prescrições locais em vigor.
– A instalação deve ser montada num
ambiente seco e não explosivo.
– A montagem deve ser efectuada num
pavimento sólido e plano.
– A instalação deve ser de fácil acesso
para os trabalhos de manutenção.
– A temperatura ambiente não deve ser
superior a 40 °C.
São possíveis os seguintes tipos de monta-
gem:
– Montagem na parede
– Montagem com o conjunto de monta-
gem de armação do chão (opção)
No caso de montagem na parede deve-se
verificar a capacidade de carga da parede.
O material de fixação incluído no volume de
fornecimento é adequado para paredes em
betão e de tijolos maciços com uma espes-
sura de parede a partir de 11,5 cm (ver es-
quema de furação na folha de dimensões).
– Valores de conexão: vide dados técni-
cos e placa sinalética.
– A alimentação eléctrica necessária para
a operação da instalação deve estar
preparada para um funcionamento per-
manente.
– A ligação eléctrica tem que ser feita por
um electricista credenciado e tem que
corresponder a IEC 60364-1.
– As peças condutoras de corrente, ca-
bos e aparelhos situados na zona de
trabalho devem estar protegidos correc-
tamente contra salpicos de água.
A Bornes de conexão
Î Estabelecer a ligação eléctrica.
– Preparar admissão de água para funci-
onamento permanente.
– A tubagem de admissão da água deve
ser equipada com uma valvularia de re-
tenção e ligada com uma mangueira de
pressão móvel à instalação de alta
pressão.
– Um corte seccional demasiado peque-
no ou uma tensão prévia demasiado
baixa têm como consequência a falta
de água.
– Montar um redutor de pressão sempre
que a pressão prévia for demasiado
elevada ou em caso de picos de pres-
são no sistema de tubagem.
– No local de montagem deve existir um
escoamento de águas.
Instalação da unidade
Apenas para técnicos autori-
zados!
Primeira colocação em funciona-
mento
Ajustes
Tempo de preparação
Conjunto de montagem para descalcifi-
cante (opção)
!
Dureza da
água (°dH)
510152025
Escala no
potenció-
metro de ro-
tação
87654,5
Tempo de
intervalo
(segundos)
50 40 31 22 16
Montagem
b
c
a
Ligação eléctrica
Alimentação de água
