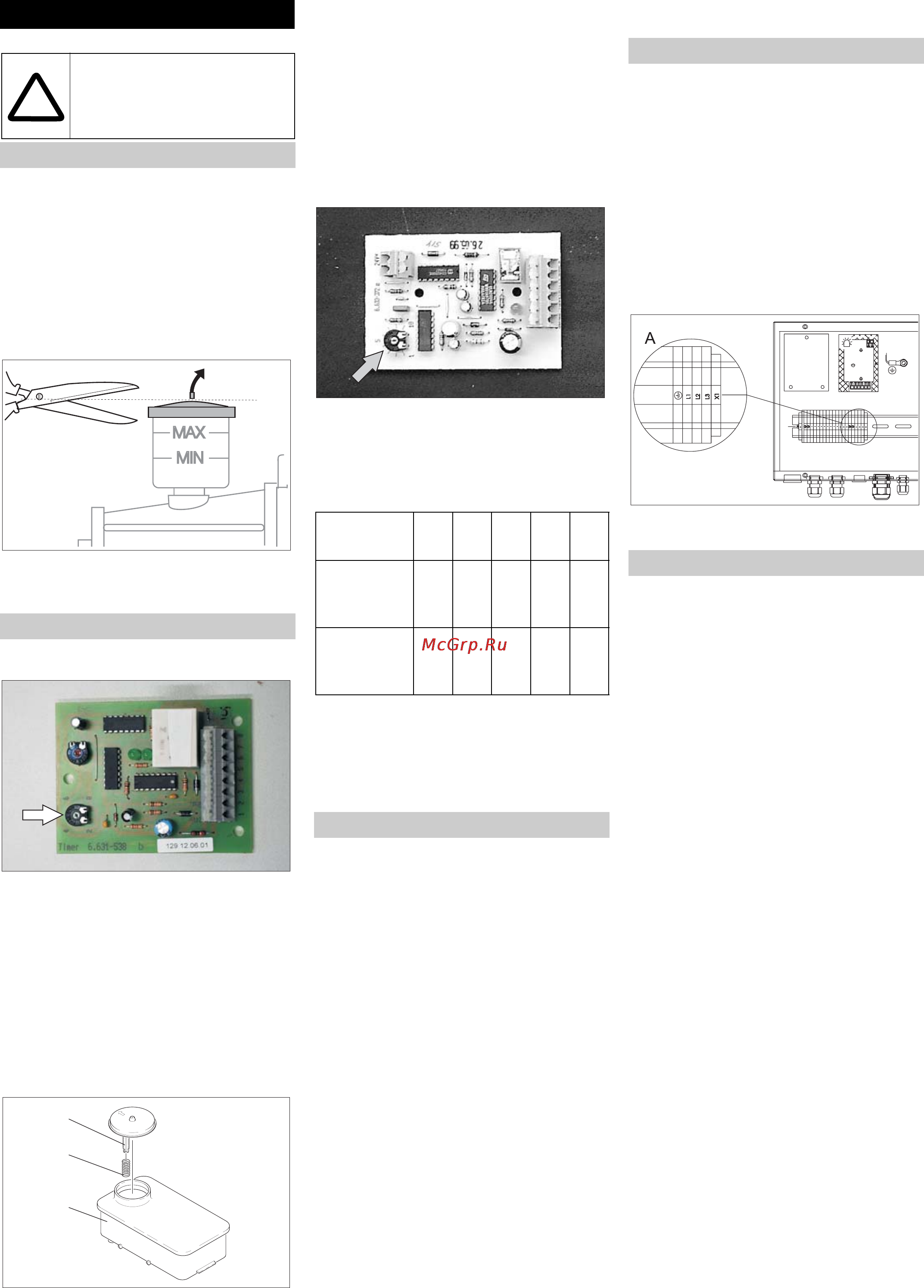

Magyar 223
Î Ellenőrizze az előnyomó szivattyú
forgásirányát. A forgásiránynak meg
kell egyezni a burkolaton megadott
nyíllal.
Î Ellenőrizze a vízbevezetés szükséges
szállított mennyiségét és megengedett
hőmérsékletét.
Î Ellenőrizze a magasnyomású szivattyú
olajszintjét.
Î Az első használat előtt a vízszivattyú
olaj tartály fedelének tetejét le kell
vágni.
Î A készenléti időt a vezérlőelektronikán
lévő potenciométeren állítsa be.
Az időt 2 és 8 perc között lehet beállítani. A
vezérlőplatinára egy egyszerű skála van
nyomtatva irányértékekkel.
Vízkő elleni védelemként kemény vizes
forró víz üzem esetén. A vízhez vízlágyítót
adagol. Az adagolási mennyiséget a víz
keménységéhez lehet igazítani.
Î Távolítsa le a rugót (c) a vízlágyító
tartály (a) fedél támasztékáról (b).
Î Töltse fel a tartályt RM 110 (megrend.
szám 2.780-001) Kärcher vízlágyító
folyadékkal.
Veszély
Veszélyes elektromos feszültség! Beállítást
csak villamos szakember végezheti.
Î A helyi víz keménység megállapítása:
A helyi ellátó vállalaton keresztül,
keménység ellenőrző berendezéssel
(megrend. szám 6.768-004).
Î A fordulat potenciométert a vízkőoldó
platinán a vízkeménysége szerint
beállítani.
A táblázatból le tudja olvasni a megfelelő
beállítást.
Például:
Egy 15 °dH vízkeménységhez a fordulat
potenciométeren 6-os skálaértéket állítson
be. Ebből egy 31 másodperces szünetidő
következik, azaz a mágnes szelep minden
31 másodpercben röviden kinyílik.
Tudnivaló
A vízcsatlakozást, a magasnyomású
hálózatot valamint az elektromos
csatlakozást csak az arra jogosult
szakemberek végezhetik el a helyi
előírások figyelembevétele mellett.
A berendezést száraz, nem
robbanásveszélyes környezetben kell
felállítani.
A felállításnak szilárd és sima talajon
kell történni.
A berendezésnek a karbantartási
munkák miatt jól hozzáférhetőnek kell
lenni.
A szobahőmérsékletnek a 40°C értéket
nem szabad meghaladnia.
A következő felállítási módok
lehetségesek:
Falra szerelés
Felállítás padlóváz rászerelési
készlettel (opcionális)
Falra szerelés előtt ellenőrizni kell a fal
teherbírását. A melléket rögzítési anyagok
beton falakhoz vagy tömör téglákhoz
alkalmasak 11,5 cm falvastagságtól
kezdődően (a furat ábrát lásd a méret
lapon).
A csatlakozási értékeket lásd a Műszaki
adatoknál és a Típus táblán.
A berendezés üzemeltetéséhez
szükséges áramellátásnak folyamatos
üzemeltetésre kell beállítva lenni.
Az elektromos csatlakozást
villanyszerelőnek kell elvégezni és meg
kell felelnie az IEC 60364-1-nek.
Áramvezető alkatrészeknek,
kábeleknek és a munkaterületen lévő
készülékeknek kifogástalan állapotban,
vízsugár ellen védettnek kell lenni.
A Csatlakozási szorítók
Î Elektromos csatlakozás létrehozása.
A vízhozzáfolyást folyamatos üzemre
kell kialakítani.
A vízbevezetést zárószerelvénnyel kell
ellátni és a nyomótömlőn keresztül
mozgathatóan kell csatlakoztatni a
magasnyomású berendezéshez.
Túl kicsi vezetékátmérő vagy túl
alacsony előnyomás vízhiányt okoz.
Túl magas előnyomás vagy
nyomáscsúcsok esetén a
vezetékrendszerben mindenképpen
kapcsoljon elő egy nyomáscsökkentőt.
A felállítási helyen vízlefolyónak kell
lenni.
Berendezés installációja
Csak felhatalmazott
szakszemélyzet részére!
Első üzembevétel
Beállítások
Készenléti idő
Vízlágyító rászerelési készlet
(opcionális)
!
b
c
a
Vízkemény
ség (°dH)
5 10152025
A fordulat
potenciomé
ter skálája
87654,5
Szünet idő
(másodperc
)
50 40 31 22 16
Felállítás
Elektromos csatlakozás
Vízellátás
