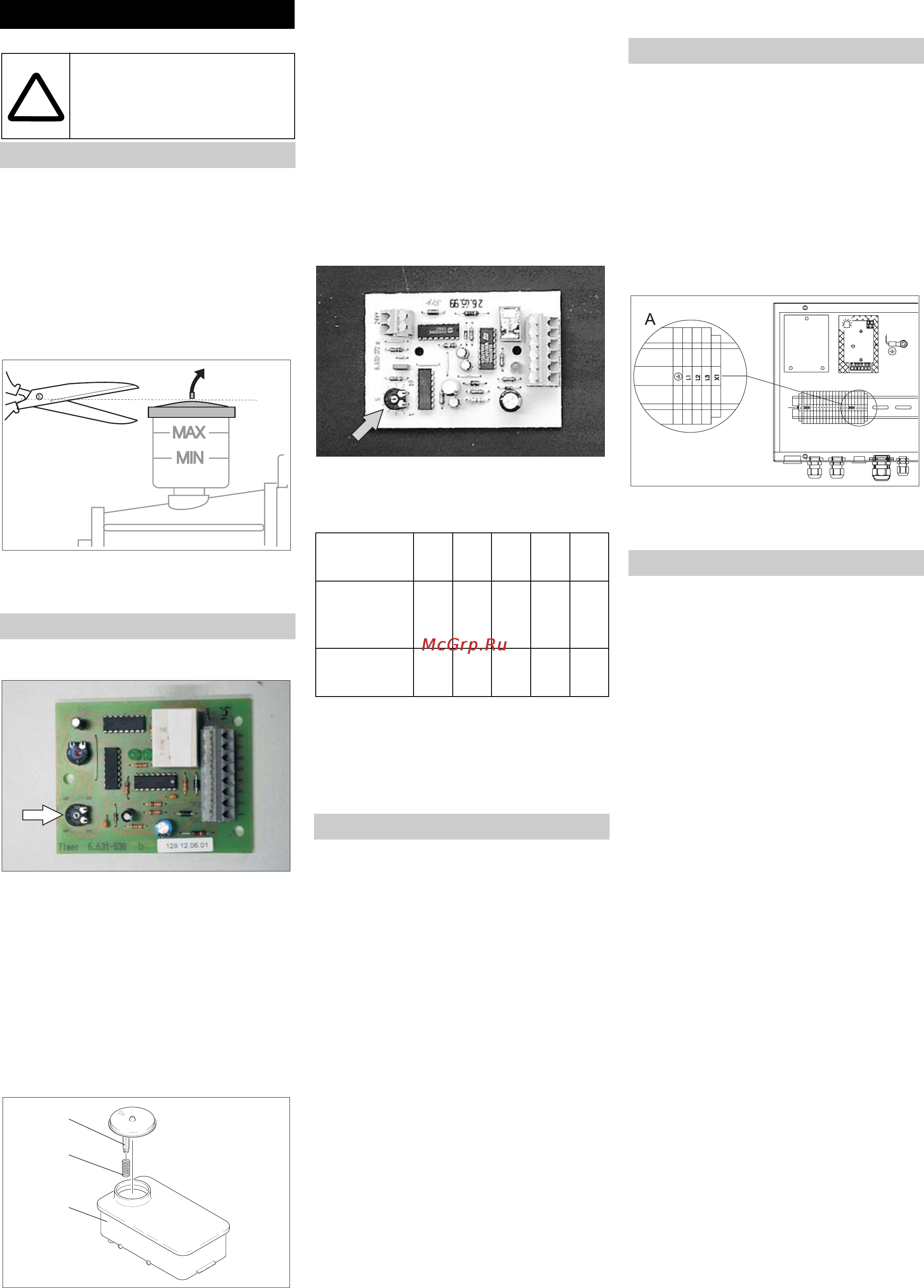

78 Nederlands
Î Draairichting van de voordrukpomp
controleren. De draairichting moet over-
eenstemmen met de pijl op de behui-
zing.
Î Watertoevoer op benodigd stromings-
volume en toegestane temperatuur
controleren.
Î Oliepeil in de hogedrukpomp controle-
ren.
Î Knip voor het eerste gebruik de punt
van het deksel van de olietank op de
waterpomp af.
Î Bedrijfsklaarheid met de potentiometer
op de besturingselektronica instellen.
De tijd kan ingesteld worden tussen 2 en 8
minuten. Op het bedieningspaneel is een
eenvoudige schaal met richtwaarden afge-
beeld.
Als verkalkingsbeveiliging bij gebruik met
heet, hard water. Voegt ontharder toe aan
het water. De doseerhoeveelheid kan aan-
gepast worden aan de waterhardheid.
Î Veer (c) van de dekselsteun (b) van het
onthardingsmiddelreservoir (a) verwij-
deren.
Î Reservoir bijvullen met Kärcher-onthar-
dingsvloeistof RM 110 (2.780-001).
Gevaar
Gevaarlijke elektrische spanning! Instelling
mag alleen door een elektrotechnicus wor-
den uitgevoerd.
Î Plaatselijke waterhardheid vaststellen:
– via het plaatselijke waterleidingbedrijf,
– met een testapparaat voor de water-
hardheid (bestelnr. 6.768-004).
Î Draaipotentiometer instellen in functie
van de waterhardheid.
De juiste instelling vindt u in de tabel.
Bijvoorbeeld:
Stel voor een waterhardheid van 15 °dH
scalawaarde 6 op de draaipotentiometer in.
Hieruit volgt een pauzetijd van 31 secon-
den, d.w. z. alle 31 seconden gaat de mag-
neetklep even open.
Waarschuwing
De wateraansluiting, het hogedruknet en de
elektrische aansluiting mogen alleen uitge-
voerd worden door geautoriseerde vaklui
die de plaatselijke voorschriften in acht ne-
men.
– De installatie moet in een droge, niet-
explosiegevaarlijke ruimte opgesteld
worden.
– De opstelling moet plaatsvinden op een
stevige en effen ondergrond.
– Voor onderhoudswerkzaamheden moet
de installatie goed toegankelijk zijn.
– De ruimtetemperatuur mag niet hoger
zijn dan 40 °C.
De volgende opstellingsmogelijkheden be-
staan:
– Wandmontage
– Opstelling met aanbouwset bodemfra-
me (optie)
Voor de montage moet worden gecontro-
leerd of de wand wel voldoende draag-
kracht heeft. Het meegeleverde
bevestigingsmateriaal is geschikt voor wan-
den uit beton of massieve baksteen bij een
wanddikte vanaf 11,5 cm (boortekening zie
maatblad).
– Aansluitwaarden zie Technische gege-
vens en typeplaatje.
– De voor de werking van de installatie
noodzakelijke stroomtoevoer moet ge-
schikt zijn voor continubedrijf.
– De elektrische aansluiting moet uitge-
voerd worden door een electricien en
moet voldoen aan IEC 60364-1.
– Stroomvoerende onderdelen, kabels en
apparaten in het werkgebied moeten in
goede staat en spuitwaterdicht zijn.
A Aansluitklemmen
Î Elektrische aansluiting tot stand bren-
gen.
– Watertoevoer voor continubedrijf leg-
gen.
– De waterleiding moet voorzien worden
van een afsluitkraan en moet via een
drukslang beweegbaar aangesloten
worden aan de hogedrukinstallatie.
– Leidingen met een te kleine diameter of
een te lage voordruk hebben waterge-
brek tot gevolg.
– Bij een te hoge voordruk of drukpieken
in het leidingsysteem moet zeker een
drukverlager voorgeschakeld worden.
– Op de opstelplaats moet een wateraf-
voer voorhanden zijn.
Installatievoorschriften
Alleen voor bevoegd en des-
kundig personeel!
Eerste ingebruikneming
Instellingen
Bedrijfsklaarheid
Aanbouwset ontharder (optie)
!
b
c
a
Waterhard-
heid (°dH)
510152025
Schaal op
de draaipo-
tentiometer
87654,5
Pauzetijd
(seconden)
50 40 31 22 16
Opstelling
Elektrische aansluiting
Watertoevoer
