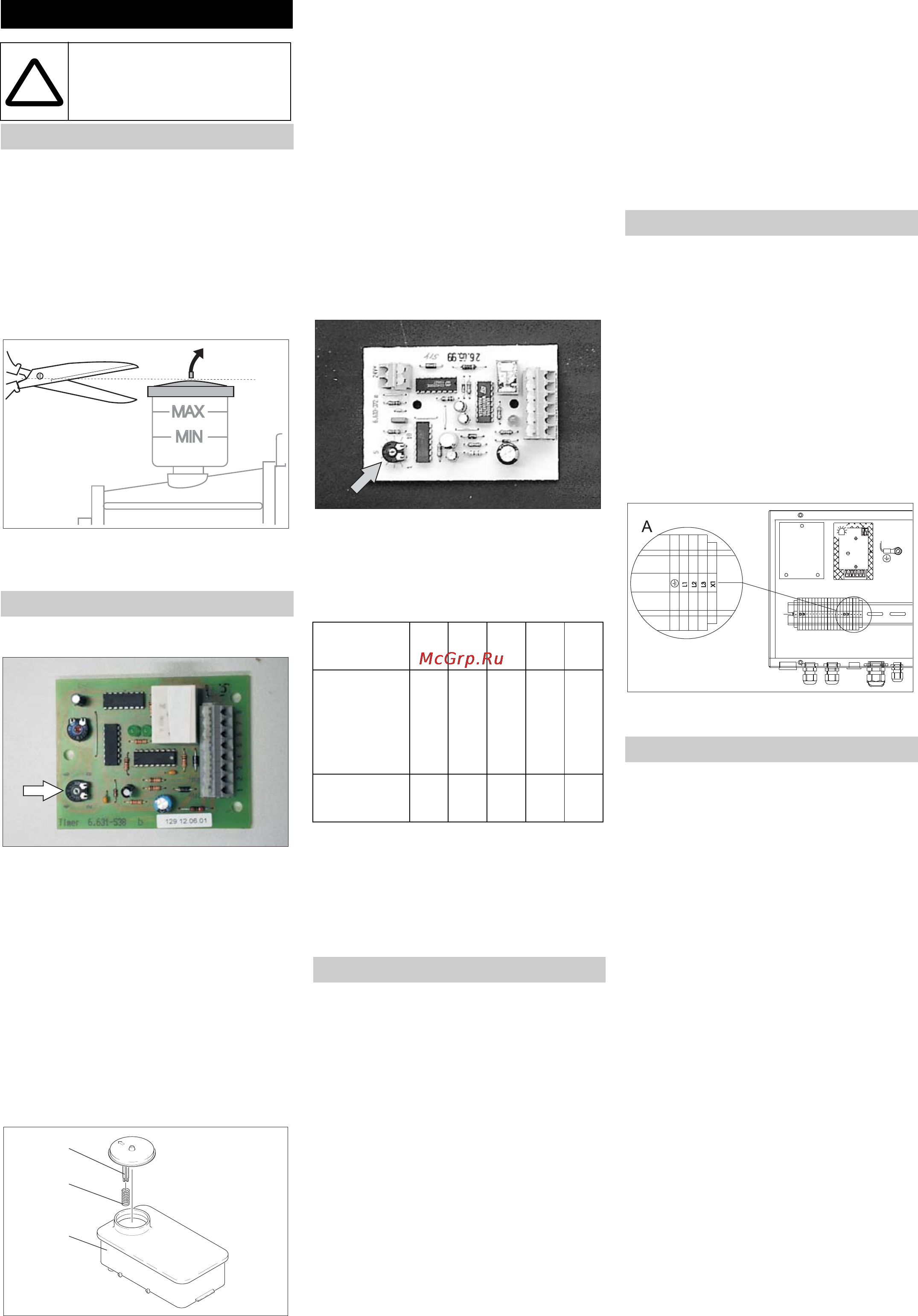

Українська 351
Î
Перевірити напрямок обертання
насоса попереднього тиску. Напрямок
обертання повинен відповідати
вказівкам на корпусі пристрою.
Î Перевірити лінію подачі води на
наявність необхідної продуктивності
та припустимої температури.
Î Перевірити рівень мастила в насосі
високого тиску.
Î Перед першим використанням
зрізати кінчик на ковпачку ємності з
маслом водяного насоса.
Î За допомогою потенціометра
встановити електронний блок
керування.
Час можна встановити між 2 та 8
хвилинами. На платі блоку є
надрукована проста
шкала нормативних
показників.
Як захист від накипу в режимі гарячої та
твердої води. Додати у воду
пом'якшувач. Дозована кількість
повинна бути співрозмірною із градусом
твердості води.
Î Зняти пружину (c) з упору кришки (b)
бака зм'якшувача (a).
Î Заповнити бак зм'якшувачем Kдrcher
RM 110 (номер для замовлення
2.780-001).
Обережно!
Небезпека поразки електричним
струмом! Настроювання дозволяється
проводити тільки фахівцю-електрику.
Î Визначення місцевої твердості води:
– через місцеве підприємство
комунально-побутового
обслуговування,
– за допомогою пристрою для виміру
твердості води (номер замовлення
6 768-001).
Î Встановіть поворотний потенціометр
на платі пом'якшувача залежно від
твердості води.
У таблиці зазначені правильні
установки.
Приклад:
Для
твердості води 15 °dH установити
положення 6 на поворотному
потенціометрі. Це означає, що час паузи
дорівнює 31 секунді, т.д. кожні 31
секунду на короткий час відкривається
магнітний клапан.
Вказівка
Підключення водопостачання, мережі
високого тиску, а також підключення
електроживлення може проводитися
тільки фахівцями при дотриманні
місцевих приписань.
– Установку слід розташовувати в
сухому, невибухонебезпечному
середовищі.
– Монтаж
повинен проводитися на
твердій, рівній поверхні.
– До установки повинен бути
забезпечений вільний доступ при
проведенні робіт з технічного
обслуговування.
– Температура в приміщенні повинна
бути не вище 40 °C.
Припустимі наступні види монтажу:
– Настінний монтаж
– Монтаж із вбудованою наземною
станиною (варіант виконання)
Перед установкою на стіну перевірити
несучу спроможність стіни. Кріпильний
матеріал,
що входить у комплект
постачання, придатний для бетонних
стін або масивної цегли при товщині
стіни в 11,5 см (схему розташування
отворів див. на габаритному кресленні).
– Значення щодо підключення див.
Технічні дані та заводську табличку.
– Для роботи установки необхідно
використовувати електроживлення,
придатне для безперервної
експлуатації.
– Електричні з’єднання повинні бути
виконані
електромонтажником та
відповідати IEC 60364-1.
– Струмовідні деталі, кабелі та
пристрої у робочій зоні повинні бути в
бездоганному стані та бути захищені
від потрапляння водяного струменю.
A Сполучні клеми
Î Встановити електричне з'єднання.
– Прокласти лінію подачі води,
придатну для безперервної
експлуатації.
– Лінію подачі води необхідно
постачити запірною арматурою та
підключити гнучкий напірний шланг
до установки високого тиску.
– Занадто малий поперечний переріз
проведення або занадто низький
попередній тиск призведе до
недостатнього надходження води.
– При занадто високому початковому
тиску або на піку тиску в системі
трубопроводів обов'язково
ввімкнеться редукційний клапан.
– На місці експлуатації установки
повинен бути забезпечений водостік.
Монтаж обладнання
Тільки для авторизованого
персоналу!
Перше введення в експлуатацію
Установки
Режим часу готовності
Вбудований агрегат, пом'якшувач
(додаткова функція)
!
b
c
a
Твердість
води (°dH)
5 10152025
Шкала
поворотног
о
потенціоме
тра
87654,5
Час паузи
(секунд)
50 40 31 22 16
Установка
Електричні з'єднання
Водозабезпечення
