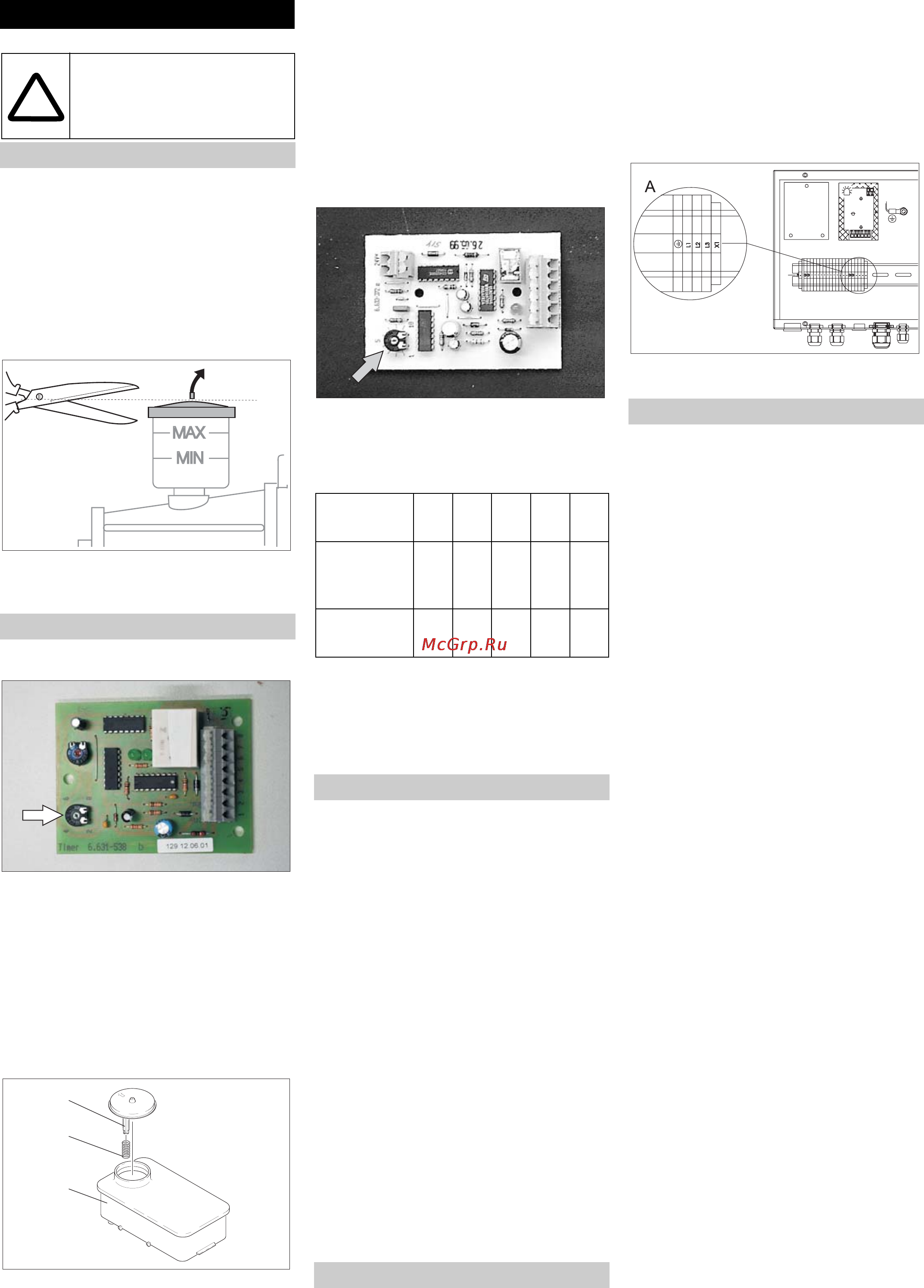

126 Dansk
Î Kontroller indløbstrykpumpens omdrej-
ningsretning. Omdrejningsretningen
skal stemme overens med pilen på kas-
sen.
Î Kontroller vandtilførslen med hensyn til
den nødvendige transportmængde og
tilladelige temperatur.
Î Kontroller oliens påfyldningsstand på
højtrykspumpen
Î Inden første drift, skal toppen af oliebe-
holderens dæksel på vandpumpen klip-
pes af.
Î Indstil "klar til drift tiden" med potentio-
meteret på styringselektronikken.
Tiden kan indstilles mellem 2 og 8 minutter.
På styringsplatinen er der en enkelt skala
med vejledende værdier.
Som forkalkningsbeskyttelse ved varmt
vand drift med hårdt vand. Doserer blødgø-
rer til vandet. Doseringsmængden kan til-
passes til vandets hårdhedsgrad.
Î Fjern fjeder (c) fra blødgøringsmiddel-
beholderens (a) dækselstøtte (b).
Î Påfyld beholderen med Kärcher-blød-
gøringsvæske RM 110 (bestillingsnr.
2.780-001).
Risiko
Farlig elektrisk spænding! Indstillinger må
kun gennemføres af en el-installatør.
Î Undersøg den lokale vandhårdhed:
– hos det lokale vandforsyningsselskab,
– med hårdhedsprøvesæt (bestillingsnr.
6.768-004).
Î Indstille drejepotentiometeret på blød-
gørerplatinen ifølge vandets hårdheds-
grad.
Tabellen viser de rigtige indstillinger.
Eksempel:
Til en vandhårdhed på 15 °dH, skal der ind-
stilles værdi 6 på drejepotentiometeret.
Herud følger en pausetid på 31 sekunder,
dvs. hver 31 sekunder åbner magnetventi-
len sig kort.
OBS
Vandtilslutningen, højtryksnettet som også
el-tilslutningen må kun gennemføres af
godkendte specialister og ifølge de lokale
forskrifter.
– Anlægget skal opstilles et tørt sted hvor
der ikke er fare for eksplosioner.
– Anlægget skal opstilles på en plan og
stabil bund.
– Anlægget skal være godt tilgængeligt
for vedligeholdelsesarbejder.
– Rumtemperaturen må ikke overskride
40 °C.
Anlægget kan opstilles på følgende måder:
– Vægmontering
– Opstilling med komponentsæt "Bund-
stel" (option)
Ved montering på væggen, skal væggen
kontrolleres for bæreevne. Det medlevere-
de monteringsmateriale er egnet til vægge
af beton eller stabile mursten med en væg-
tykkelse af 11,5 cm (boreskabelon se mål-
tegningen).
– Se typeskilt/tekniske data for tilslut-
ningsværdier
– Strømforsyningen til anlægget, skal
være udrettet til permanent drift.
– El-tilslutningen skal gennemføres af en
el-installatør og svare til IEC 60364-1.
– Strømførende komponenter, kabler og
apparater i arbejdsområdet skal være i
udmærket tilstand og være beskyttet
mod strålevand.
A Tilslutningsklemmer
Î Oprette el-tilslutningen.
– Vandtilførslen skal udrettes til perma-
nent drift.
– Vandtilførselsledningen skal forsynes
med en afspærringsarmatur og tilsluttes
bevægeligt til højtryksanlægget via en
trykslange.
– En for ringe ledningstværsnit eller for
ringe indløbstryk fører til vandmangel.
– Ved for høj indløbstryk eller trykspidser
i ledningssystemet, skal der i hvert fald
indkobles en tryk trykformindsker.
– Der skal være et vandafløb på opstil-
lingsstedet.
Anlægsinstallation
Kun til autoriserede speciali-
ster!
Første idriftsættelse
Indstillinger
Beredskabsperiode
Monteringssæt Blødgører (option)
!
b
c
a
Vandhård-
hed (°dH)
510152025
Skala på
drejepoten-
tiometeret
87654,5
Pausetid
(sekunder)
50 40 31 22 16
Opstilling
El-tilslutning
Vandforsyning
