Slovenčina 287
Î Skontrolujte smer otáčania
pretlakového čerpadla. Smer otáčania
musí súhlasiť so šípkou na skrini.
Î Skontrolujte prívod vody, či dosahuje
požadované prepravné množstvo a
prípustnú teplotu.
Î Skontrolujte stav oleja vysokotlakové
čerpadla.
Î Pred prvým uvedením do prevádzky je
nutné odrezat' hrot krytu olejovej nádrže
na vodnom čerpadle.
Î Pomocou potenciometra riadiacej
elektroniky nastavte dobu pripravenosti.
Doba môže byť nastavená medzi 2 a 8
minútami. Na riadiacej doske je vytlačená
jednoduchá stupnica s požadovanými
hodnotami.
Ako ochrana proti tvorbe vodného kameňa
pri prevádzke s horúcou vodou pri použití
tvrdej vody. Do vody sa pridá zmäkčovač.
Dávkovacie množstvo sa dá prispôsobiť
stupňu tvrdosti vody.
Î Odoberte pružinu (c) podpery krytu (b)
nádrže na zmäkčovač kvapaliny (a).
Î Nádrž naplňte zmäkčovačom firmy
Kärcher RM 110 (Obj. č. 2.780-001).
Nebezpečenstvo
Nebezpečné elektrické napätie! Nastavenie
môže uskutočnit' len odborný elektrikár.
Î Zistite miestnu tvrdost' vody:
– od miestneho vodárenského podniku,
– pomocou skúšobného prístroja na
meranie tvrdosti (Obj. č. 6.768-004).
Î Otočný potenciometer na doske
zmäkčovača nastavte podľa tvrdosti
vody.
Z tabuľky môžete zistiť správne nastavenie.
Príklad:
Pri tvrdosti vody 15 °dH nastavte na
otočnom potenciometri hodnotu stupnice 6.
Z toho vzniká čas prestávky 31 sekúnd, to
znamená každých 31 sekúnd sa nakrátko
otvára magnetický ventil.
Upozornenie
Pripojenie vody, vysokotlakovej siete ako aj
elektrické zapojenie môžu vykonávať len
odborníci s osvedčením a musia dodržiavať
miestne platné predpisy.
– Zariadenie je nutné nainštalovať do
suchého nevýbušného prostredia.
– Inštaláciu je nutné vykonať na pevnom
a rovnom podklade.
– Zariadenie má byť na účely
údržbárskych prác dobre prístupne.
– Nesmie sa prekročiť izbová teplota
40 °C.
Možné sú nasledovné spôsoby inštalácie:
– Montáž na stenu
– Inštalácia s príslušenstvom stojan
(nadštandard)
Pred montážou na stenu je nutné
skontrolovať stenu, či má dostatočnú
nosnosť. Dodaný upevňovací materiál je
vhodný pre steny z betónu alebo
masívnych tehál s hrúbkou steny od 11,5
cm (schéma otvorov viď rozmerový
náčrtok).
– Hodnoty pripojenia nájdete v
technických údajoch a na výrobnom
štítku.
– Elektrické napájanie potrebné pre
prevádzku zariadenia musí byť vhodné
pre trvalú prevádzku.
– Elektrické pripojenie musí vykonať
elektroinštalatér a musí zodpovedať
IEC 60364-1.
– Diely, káble a prístroje v pracovnom
priestore vedúce elektrický prúd musia
byt' v dobrom stave chránené proti
postriekaniu vodou.
A Pripojovacie svorky
Î Pripojte elektrickú prípojku
– Prívod vody musí byť vhodný pre trvalú
prevádzku.
– Prívod vody je nutné opatriť
uzatváracou armatúrou a pohyblivo
pripojiť tlakovou hadicou na
vysokotlakové zariadenie.
– Príliš malý prierez vedenia alebo
predtlak má za následok nedostatok
vody.
– Pri príliš vysokom predtlaku alebo
tlakových špičkách v systéme potrubí
bezpodmienečne zapojte redukčný
ventil.
– Na mieste inštalácie musí byť k
dispozícii odtok vody.

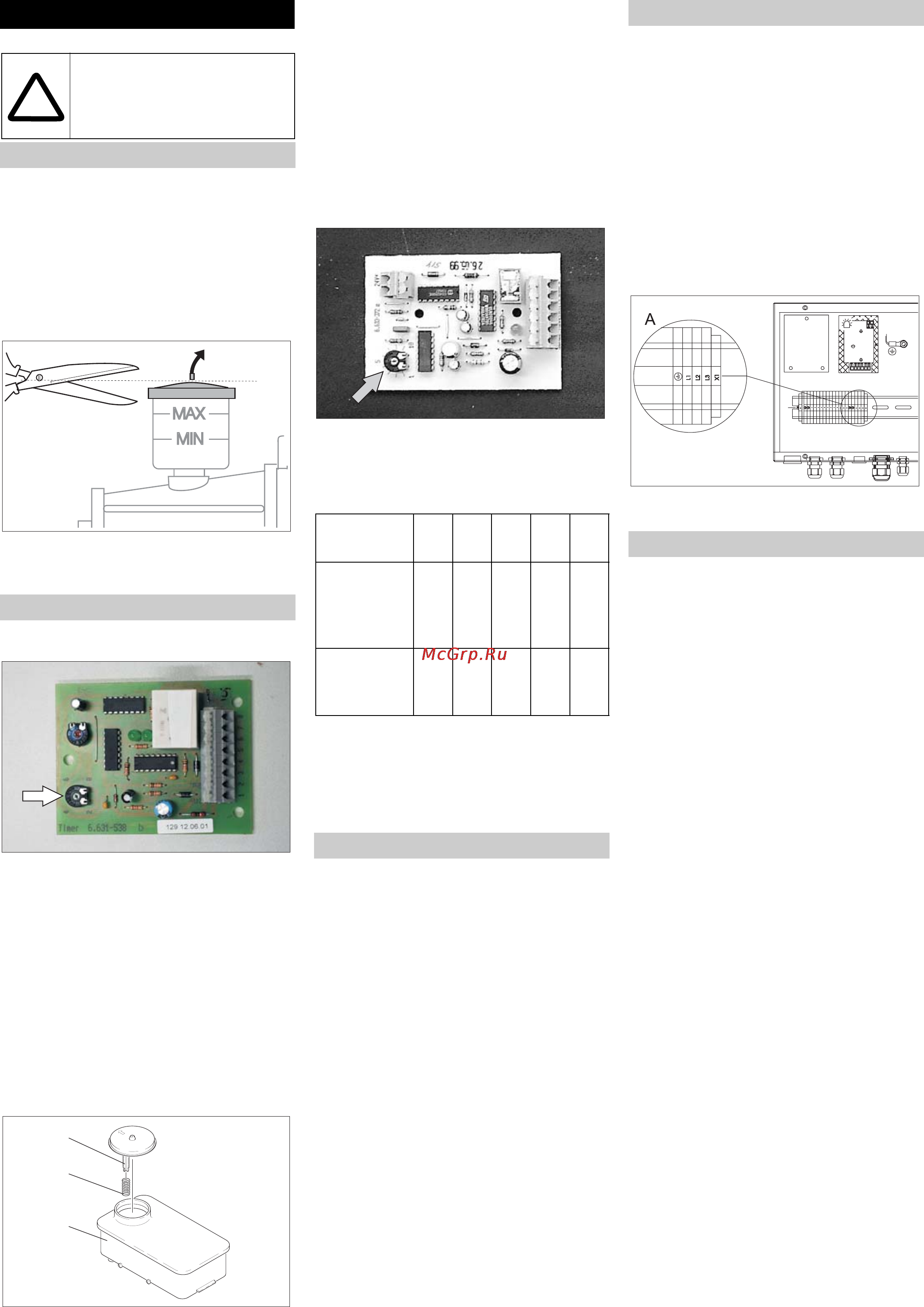

Inštalácia zariadenia
Len poverení odborní
pracovníci!
Prvé uvedenie do prevádzky
Nastavenia
Doba pripravenosti
Príslušenstvo sada zmäkčovač
(nadštandardná výbava)
!
b
c
a
Tvrdost'
vody (°dH)
5 10152025
Stupnica na
otočnom
potenciome
tri
87654,5
Čas
prestávky
(sekundy)
50 40 31 22 16
Montáž
Elektrické pripojenie
Napájanie vodou
