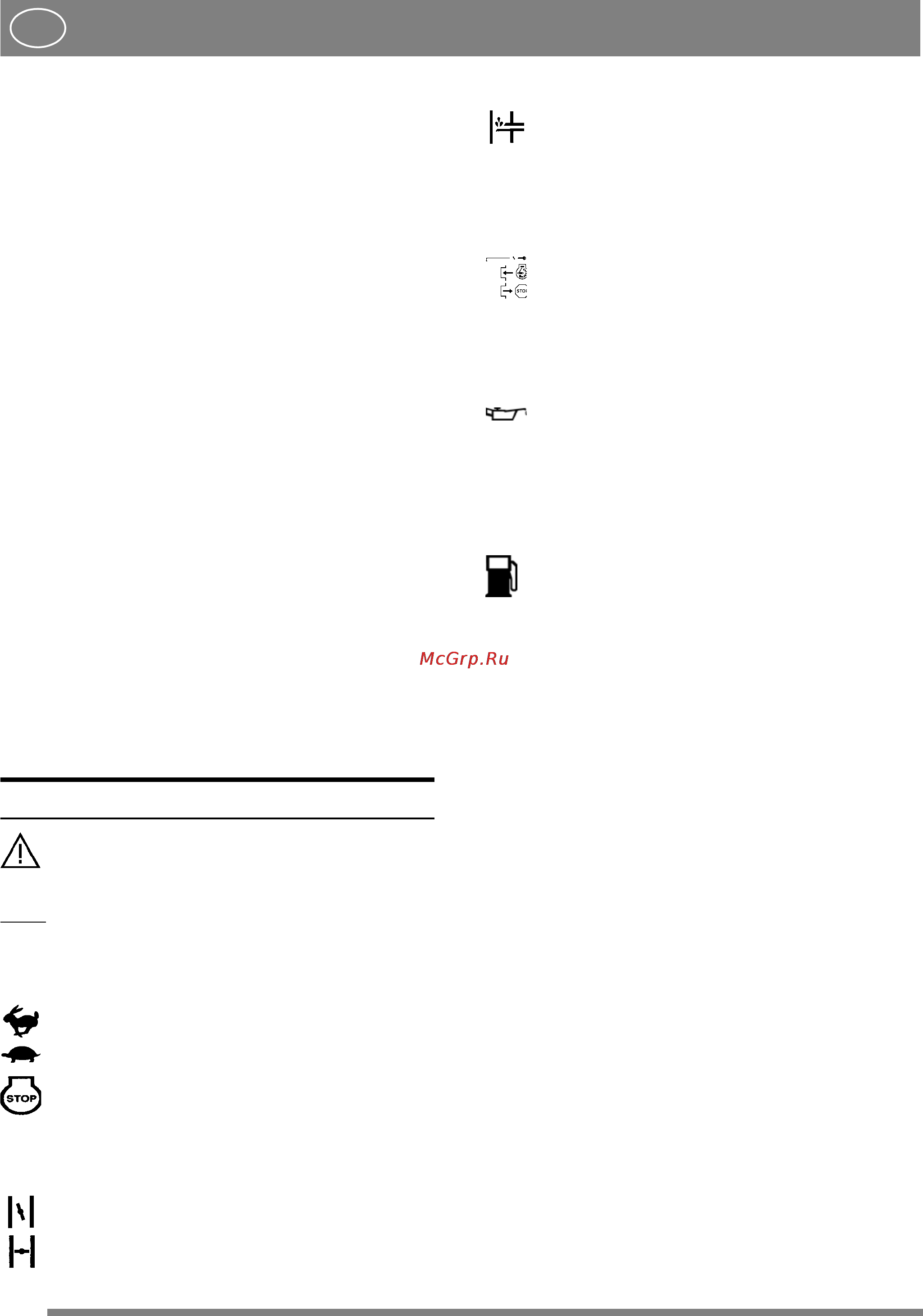

88
РУССКИЙ
RU
3.4 СНЕГОРАЗГРУЗОЧНЫЙ ЖЕЛОБ,
СМ. РИС. 3
1. Поместите желоб поверх выступов на кольце желоба.
2. Установите винты (E) изнутри, после чего навинтите
и затяните контргайки (F).
3. Проверьте все болты и гайки на фланце
4. Отрегулируйте механизм, вращающий желоб. См.
6.6.4.
3.5 РУЧКИ УПРАВЛЕНИЯ, РИС. 5
Монтаж выполняется следующим образом:
1. Навинтите гайку (J) на рычаг.
2. Установите ручку управления (K) на
рычаг.
3. Затяните гайку снизу ручки управления.
3.6 РЫЧАГ КОРОБКИ ПЕРЕДАЧ/РЫЧАГ РЕГУ-
ЛИРОВКИ СКОРОСТИ
Cм. рис. 7.
1. Установите рычаг в нужное положение, чтобы просто
вставить угловое звено (L) в отверстие в рычаге коро-
бки передач (M).
2. Произведите монтаж шайбы и контргайки.
3. Затяните гайку.
3.7 ПРОВЕРКА ТРОСОВ УПРАВЛЕНИЯ
Перед первым применением снегоочистителя может пот
-
ребоваться регулировка тросов управления.
См. раздел РЕГУЛИРОВКА ТРОСОВ УПРАВЛЕНИЯ
ниже.
3.8 ДАВЛЕНИЕ В ШИНАХ
Проверьте давление воздуха в шинах. См. 6.4.
4 ОРГАНЫ УПРАВЛЕНИЯ
Глушитель двигателя оснащен защитной ре-
шеткой. Двигатель можно запустить, только
когда эта решетка установлена на место и не
повреждена.
Pис. 1
.
4.1 ДРОССЕЛЬ (2)
Служит для управления частотой вращения двигателя.
Дроссель устанавливается в три положения:
1. Полностью открытое положение (положение
“Полный газ”).
2. Холостой ход.
3. Положение “Стоп” - двигатель заглушен.
4.2 ЗАСЛОНКА (5)
Используется для запуска двигателя из холодного состо-
яния: Заслонка может находиться в двух положениях:
1. Заслонка открыта.
2. Заслонка закрыта (для пуска из
холодного сост-
ояния).
4.3 ПОДКАЧИВАЮЩИЙ НАСОС (4)
При нажатии на резиновый пускатель подкачива-
ющего насоса топливо впрыскивается в карбюра-
тор, что облегчает пуск двигателя из холодного
состояния.
4.4 КЛЮЧ ЗАЖИГАНИЯ (3)
Для пуска двигателя ключ должен быть полностью вве-
ден в замок зажигания. Не поворачивайте ключ!
1. Ключ полностью введен – пуск двигателя.
2. Ключ выдвинут
– двигатель запустить невоз-
можно.
4.5 ПУСКОВАЯ РУКОЯТКА (1)
Пуск при помощи наматываемого шнура
4.6 ЩУП ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ МАСЛА (8)
Используется при заливке и проверке уровня мас-
ла в двигателе. На щупе имеются две отметки
уровня:
FULL (Полный) = максимальный уровень масла
ADD (Добавить) = минимальный уровень масла.
4.7 КРЫШКА ЗАЛИВНОЙ ГОРЛОВИНЫ/
ИЗМЕРИТЕЛЬ ТОПЛИВА (7)
Используется для заливки бензина
. В крышке
заливной горловины машин некоторых моделей
имеется указатель уровня топлива, при помощи
которого определяется количество топлива в баке.
4.8 ПРОБКА ОТВЕРСТИЯ ДZЛЯ СЛИВА МАСЛА
(14)
Используется для слива использованного моторного
масла при замене масла.
4.9 КНОПКА ПУСКА – ЭЛЕКТРОСТАРТЕР (11)
Кнопка служит для пуска двигателя с электрическим
стартером.
4.10 СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ –
ЭЛЕКТРОСТАРТЕР (12)
Соединительный кабель служит для подачи напряжения
питания на стартер. Подсоедините кабель к заземленной
розетке на 220/230 В при помощи удлинительного прово-
да с заземлением. Рекомендуется использовать выключа-
тель
для защиты от короткого замыкания на землю.
4.11 ЗАЩИТНЫЙ КОЛПАЧОК СВЕЧИ
ЗАЖИГАНИЯ (21)
Колпачок легко снимается вручную. Под колпачком уста-
новлена свеча зажигания.
4.12 УПРАВЛЕНИЕ СКОРОСТЬЮ (17)
Снегоочиститель оснащен гидростатической коробкой
передач с бесступенчатым регулированием. Используя
управление скоростью, можно регулировать ее без огра-
ничений, как вперед, так и назад.
Фара всегда включена во время
работы двигателя.
