Karcher HDS 12/14-4 ST Eco [100/444] Elementos del aparato

Karcher HDS 12/14-4 ST Eco [100/444] Elementos del aparato
- 3

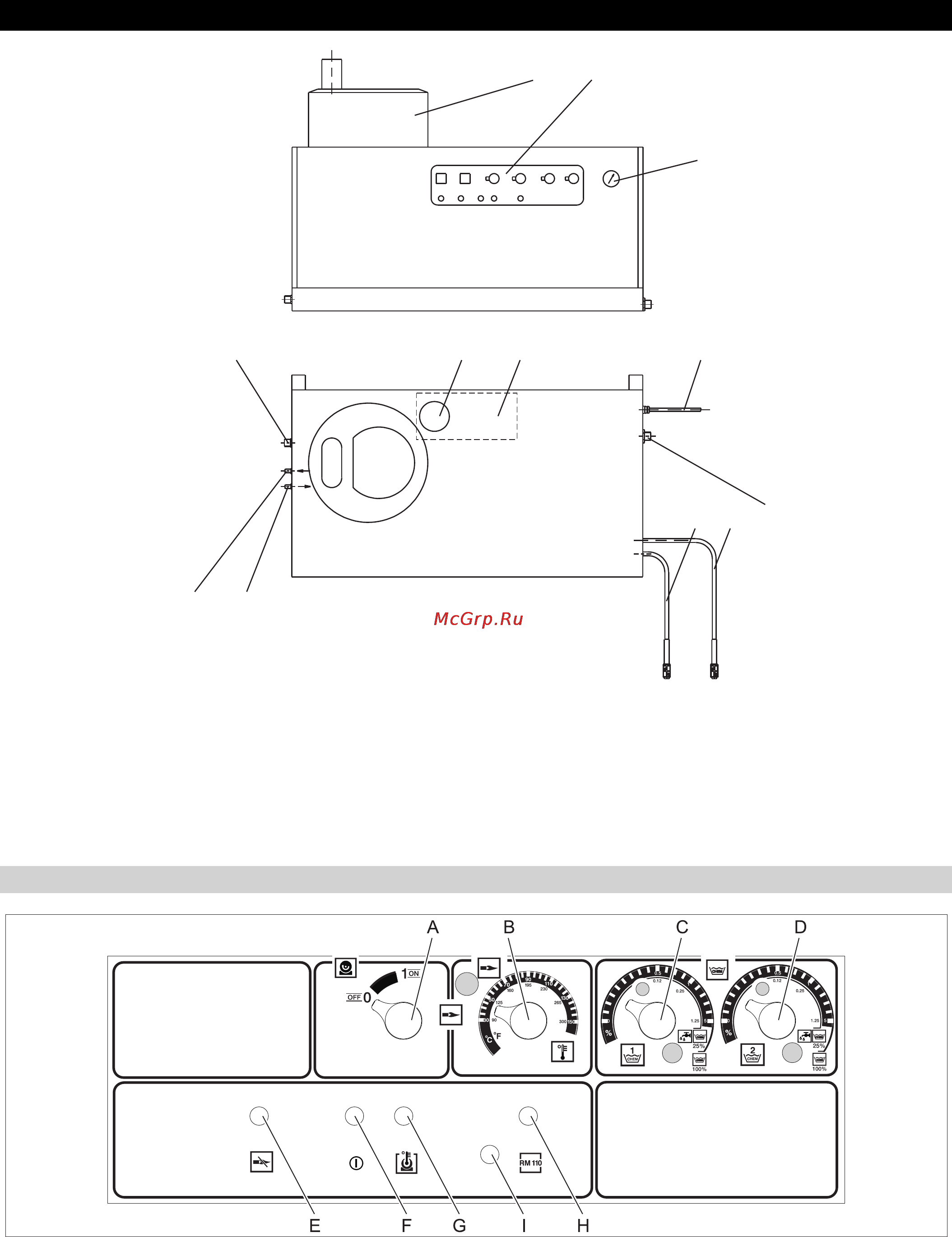

Figura 1
1 quemador
2 Manómetro
3 Entrada de agua fresca con tamiz
4 Salida de alta presión
5 Conducto de material combustible avance
6 Conducto de material combustible retorno
7 Manguera de aspiración de detergente I
8 Manguera de aspiración de detergente II (opcional)
9 Recipiente de descalcificador
10 Conexión eléctrica
11 caja de flotador
12 Panel de control
Figura 2
A Interruptor del aparato
B Regulador de temperatura
C Válvula dosificadora de detergente I
D Válvula de dosificación de detergente II (opcional)
E Piloto de control de avería en el quemador
F Piloto de control de disponibilidad de servicio
G Piloto de control sobrecalentamiento del motor
H Piloto de control de protección contra la calcificación
I Tapón - botón de desbloqueo del motor del quemador
Elementos del aparato
65
783
491110
112
2
Panel de control
100 ES
