- 16

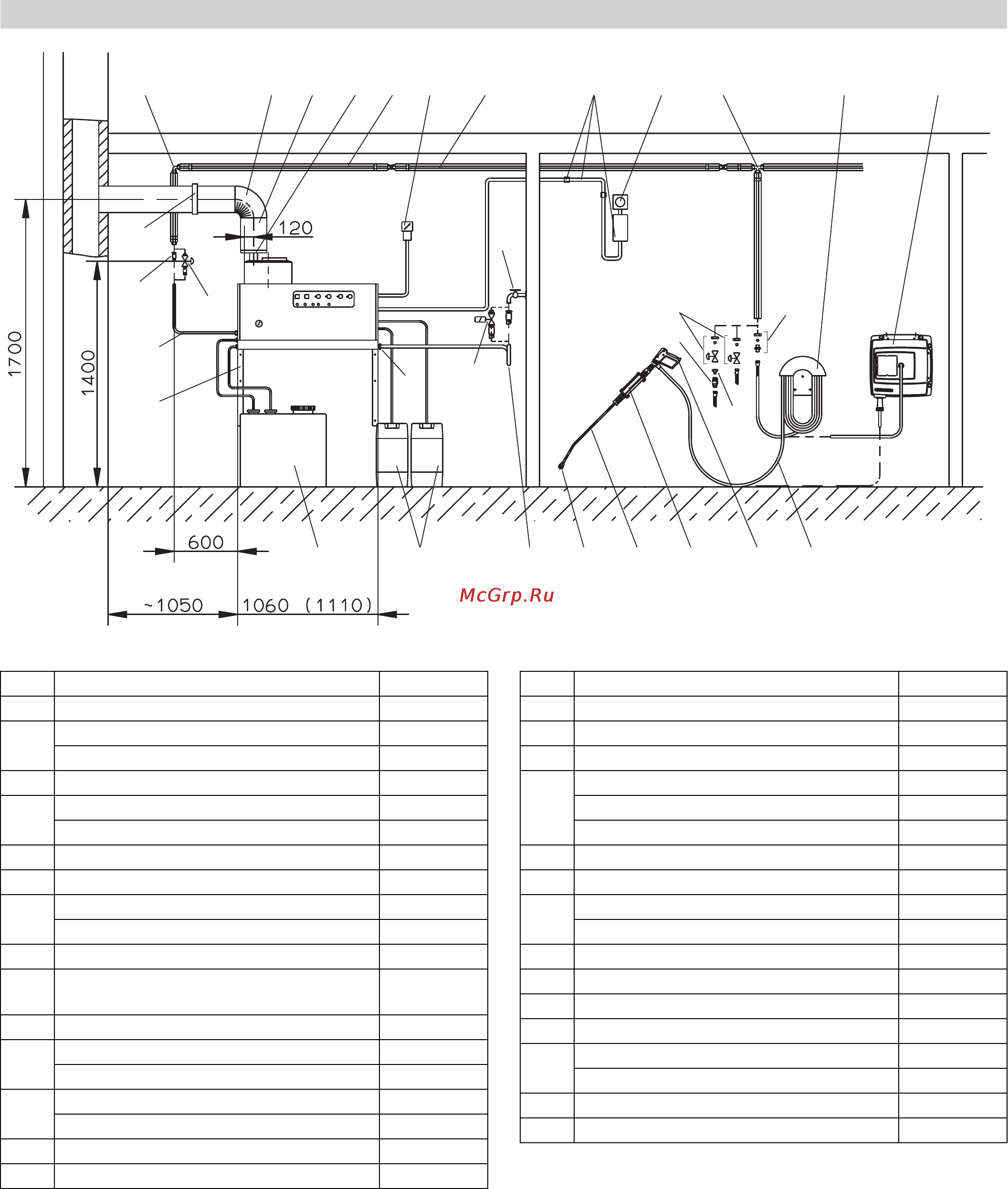

Figura 3
Material de instalación
1 23456 7 8 9 10 12 13
21 20 19 18 17 16 15 14
11b 11a
11d
11c
A
B 19a
24
11a
23
22
11b
Pos. Material de instalación Nº referencia
1 Atornilladura de ángulo 6.386-356
2 Codo de la tubería de gas de humo 90º 7.234-605
Codo de la tubería de gas de humo 45º 7.234-604
3 Tubería de gas de humo 7.234-603
4 Interruptor de gas de humo HDS 9/14-4 4.656-080
Interruptor de gas de humo HDS 12/14-4 4.656-079
5 Aislamiento térmico 6.286-114
6 Interruptor principal 6.631-455
7 Juego de tuberías, acero galvanizado 2.420-004
Juego de tuberías, acero inoxidable 2.420-006
8 Juego de piezas mando a distancia 2.744-008
9 Juego de piezas interruptor de parada de
emergencia
2.744-002
10 unión roscada en t 6.386-269
11a Manguito de empalme, latón 2.638-180
Manguito de empalme, acero inoxidable 2.638-181
11b Grifo de cierre NW 8, acero galvanizado 4.580-144
Grifo de cierre NW 8, acero inoxidable 4.580-163
11c Pieza fija del acoplamiento rápido 6.463-025
11d Pieza suelta del acoplamiento rápido 6.463-023
Pos. Material de instalación Nº referencia
12 Portamangueras 2.042-001
13 Enrollador de mangueras 2.637-238
14 Manguera de alta presión 10 m 6.388-083
15 Pistola pulverizadora manual easypress 4.775-463
Regulador de rosca HDS 9/14-4 4.775-470
Regulador de rosca HDS 12/14-4 4.775-471
16 Soporte de la lanza dosificadora 2.042-002
17 Lanza dosificadora 4.760-550
18 Orificio de la boquilla HDS 9/14-4 2.883-402
Orificio de la boquilla HDS 12/14-4 2.883-406
19 Manguera de agua 4.440-282
19a Válvula magnética alimentación de agua 4.743-011
20 Depósito de detergente, 60 l 5.070-078
21 Depósito de fuel 600 l 6.392-050
22 Juego de piezas consola de pared 2.053-005
Juego de piezas estructura del suelo 2.210-008
23 Manguera de alta presión 6.389-028
24 abrazadera de tubo 6.373-374
113ES
